5.3
Обзор элементов управления и индикации
Pos : 8. 9 / 0005 R ETSCH /0005 R ET SCH Bedienungs anl eit ungen Kapit els ammlungen/SM 200/0015 SM 200 Bedi enung/ 1530 SM200 Modul Gr afisc he Ansic ht en der Bedienelemente und Anz eige @ 3\ mod_1280230780000_27638. doc @ 28932 @ @ 1

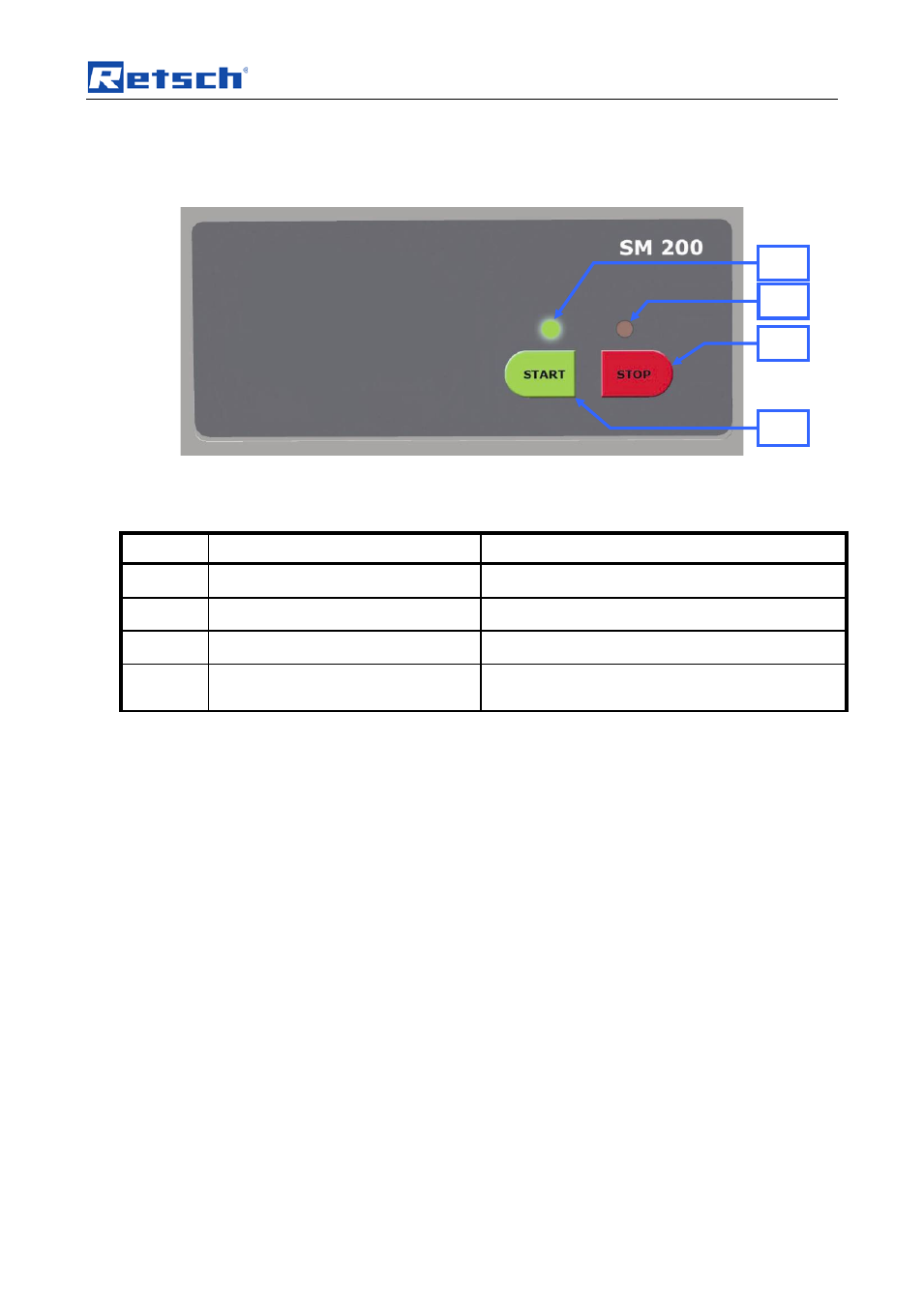

Рис. 11: Вид панели управления и индикации
Pos : 8. 10 /0020 Übersc hrift en/1. 1 Ü berschrif ten/ 1. 1 Ü bers chrift en BDA/ 11 Ü bersic hts tabelle der Bedi enel ement e und der Anz eige @ 0\ mod_1228990697273_27638. doc @ 27947 @ 2 @ 1
5.4
Обзор элементов управления и индикации
Pos : 8. 11 /0005 RET SCH/ 0005 R ETSCH Bedi enungsanlei tungen Kapit elsamml ung en/SM 200/ 0015 SM200 Bedienung/ 1571 SM 200 Modul Tabelle des Bedienf eldes @ 3\ mod_1282553251540_27638. doc @ 28949 @ @ 1
Элемент Описание
Функция
G1
Кнопка START
Запуск прибора
G6
Кнопка STOP
Останов прибора
G4
Зеленый светодиод
Индикатор работы прибора
G5
Красный светодиод
Индикатор готовности к работе / мигающий – сигнал о
неисправности
