Эксплуатация и управление
Автоматический монитор температуры (
монитор температуры (ASF)
ASF)
монитор температуры (
монитор температуры (
монитор температуры (
монитор температуры (
ASF является контрольным устройством, автоматически отслеживающим заданное значе-
ние температуры в рамках регулируемого интервала допуска (Рис. 19)
Если ASF включен, он активируется автоматически, как только текущее значение темпе-
ратуры первый раз достигает 50 % интервала допуска уставки (в данном примере: 50 °C
±
1 K) (участок A).
При выходе за пределы допустимого отклонения уставки (в примере на Рис. 19:
50°C ± 2K), например, при открытии дверцы во время работы (участок B на рисунке),
срабатывает аварийный сигнал. Аварийный сигнал ASF автоматически включается, как
только снова будет достигнуто значение 50 % интервала допуска уставки (в данном при-
мере: 50 °C ± 1 K) (участок C).
При изменении уставки температуры ASF автоматически временно отключается (в
данном примере: заданное значение изменено с 50°C на 25°C, отрезок D), пока снова не
будет достигнут допустимый диапазон новой заданной температуры (отрезок E).
52 °C
48 °C
ASF активно
52 °C
48 °C
Аварийный
сигнал ASF
27 °C
23 °C
°C
50 °C
t
A
B
C
D
E
AUTO
AUTO
AUTO
ASF активно
ASF активно

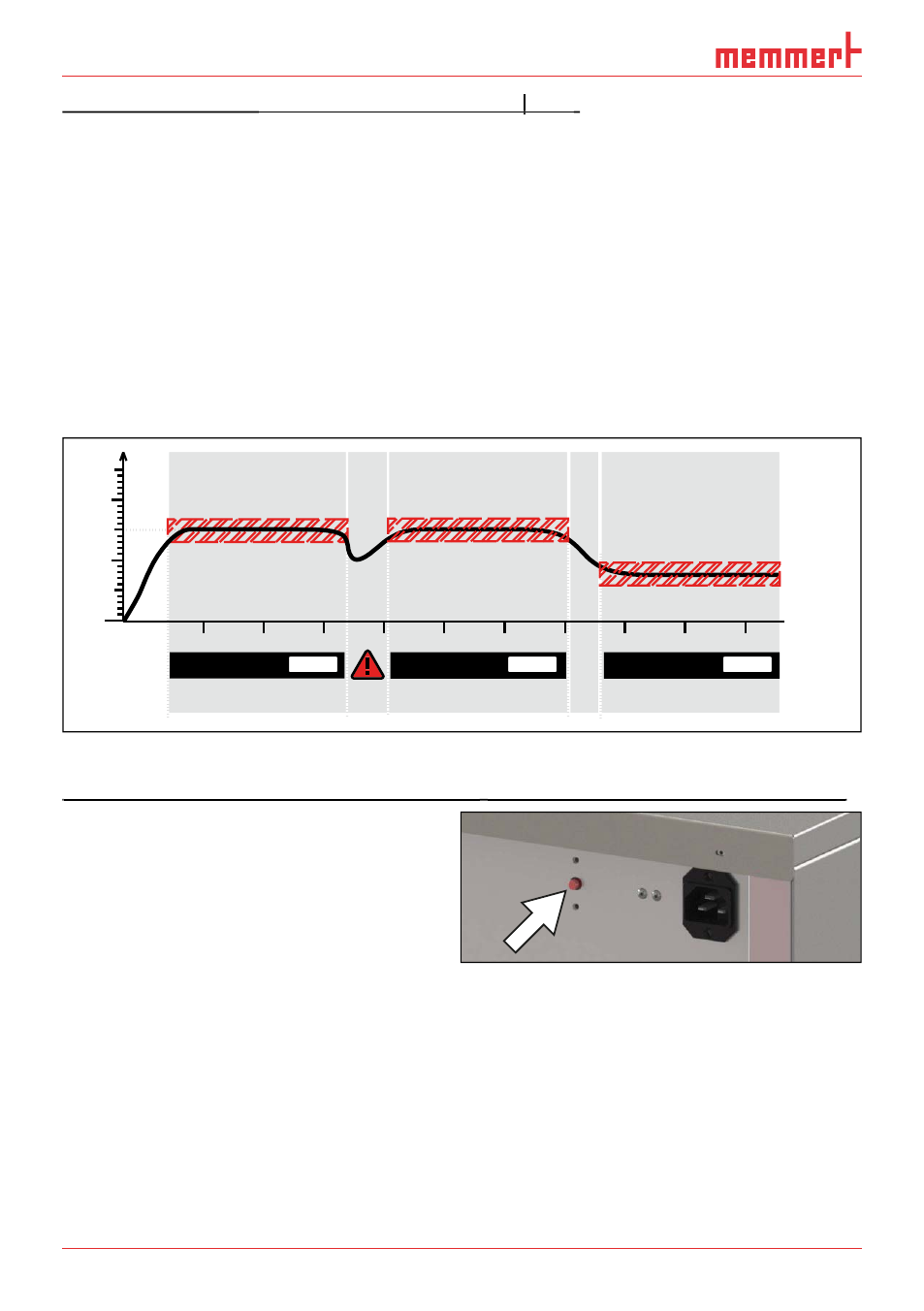

Рис. 19 Схема работы контроля температуры ASF
Механический контроль температуры:
Механический контроль температуры: Ограничитель температуры
Ограничитель температуры (TB)
(TB)
Ограничитель температуры
Ограничитель температуры
Ограничитель температуры
Ограничитель температуры
Устройство оборудовано механическим
ограничителем температуры (TB) с
классом защиты 1 в соответствии с DIN
12 880 (Рис. 20).
При отказе электронного устройства
контроля во время работы и превышении
установленной производителем макси-
мальной температуры примерно на 20 °C,
ограничитель температуры (как последнее
средство защиты) отключает нагрев на
неопределенное время.
Рис. 20
Сброс механического ограничителя
температуры
