Первичный ввод в эксплуатацию – Инструкция по эксплуатации Leica Biosystems CV5030
Страница 30
30
Руководство по эксплуатации V 3.0 RevE — 04/2013
4.
Первичный ввод в эксплуатацию
11
9
4
12
①
Монтаж
Для монтажа крепления для очисти-
теля иглы диспенсера необходимо
сначала удалить транспортировочные
фиксаторы модуля Pick & Place (см.
главу 4.3.1, рис. 5
).
Для монтажа используются резьбовые
отверстия (11) транспортировочного
фиксатора (
см. рис. 19/1
).
• Сначала закрепите монтажный уголок (4) двумя винтами
(9) в отверстия (11) в стенке корпуса (12) (
рис. 19/2
).
Следите за тем, чтобы монтажный уголок находился
параллельно краю стенки корпуса (
эллипс на рис. 19/2
).
• Теперь зафиксируйте крепление (3) винтом (7) с под-
кладной шайбой (8) на монтажном уголке.
• Вставьте собранный очиститель иглы диспенсера (1), как
показано на
рис. 20/2
, в крепление. Нажмите вниз, чтобы
убедиться, что два боковых крепежных лепестка (17)
защелкнулись со слышным щелчком в пазах крепления.
3
7, 8
➁
1
6
➁

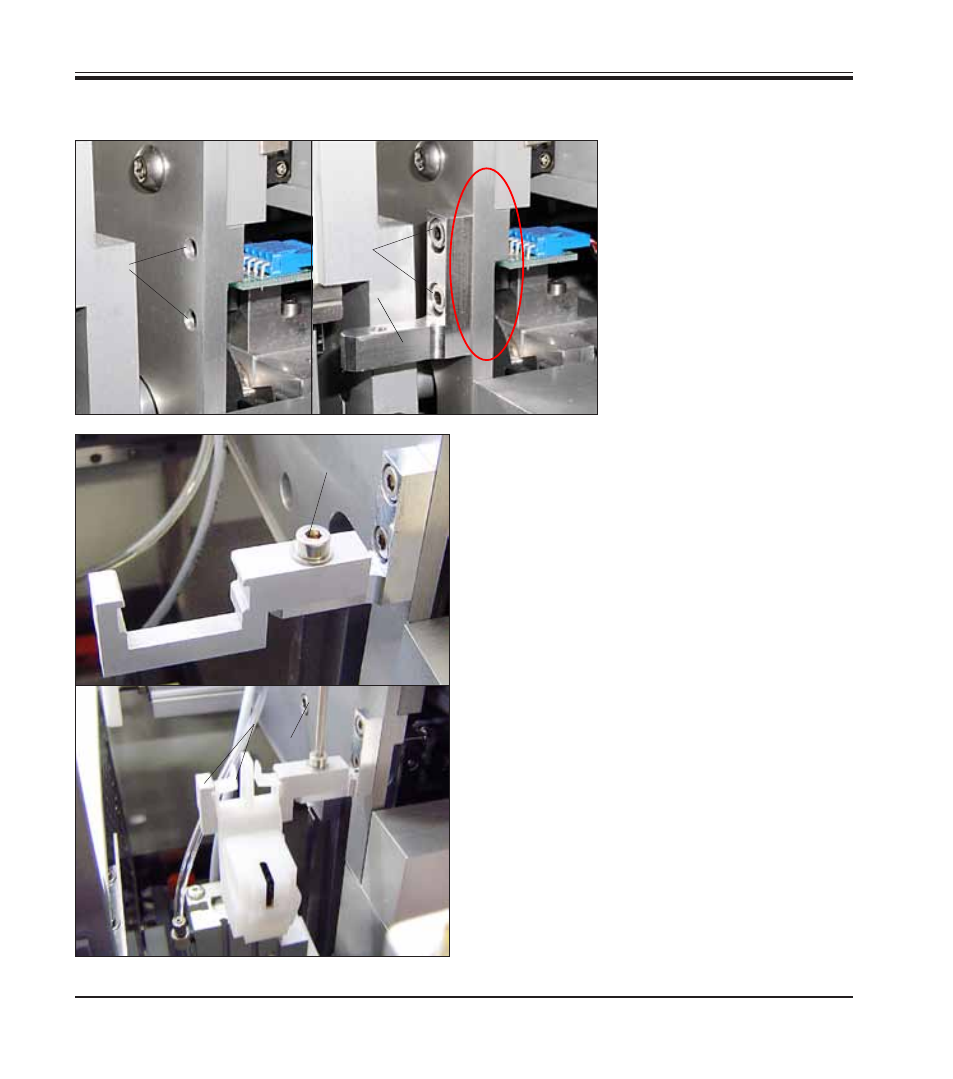

Рис. 19
①
17
Рис. 20
4.8 Очиститель иглы диспенсера (Nozzle-Cleaner) (продолжение)
