4.
Первичный ввод в эксплуатацию
4.6 Монтаж группы диспенсера
• Вставьте кабель (37), ведущий к клапану диспенсера, в
гнездо (43) и затяните винтом с рифленой головкой (38)
(
см. фрагмент
).
• Накрутите крышку (40) на флакон со средой (
рис. 10,
44)
и установите флакон в крепление (
рис. 10
).

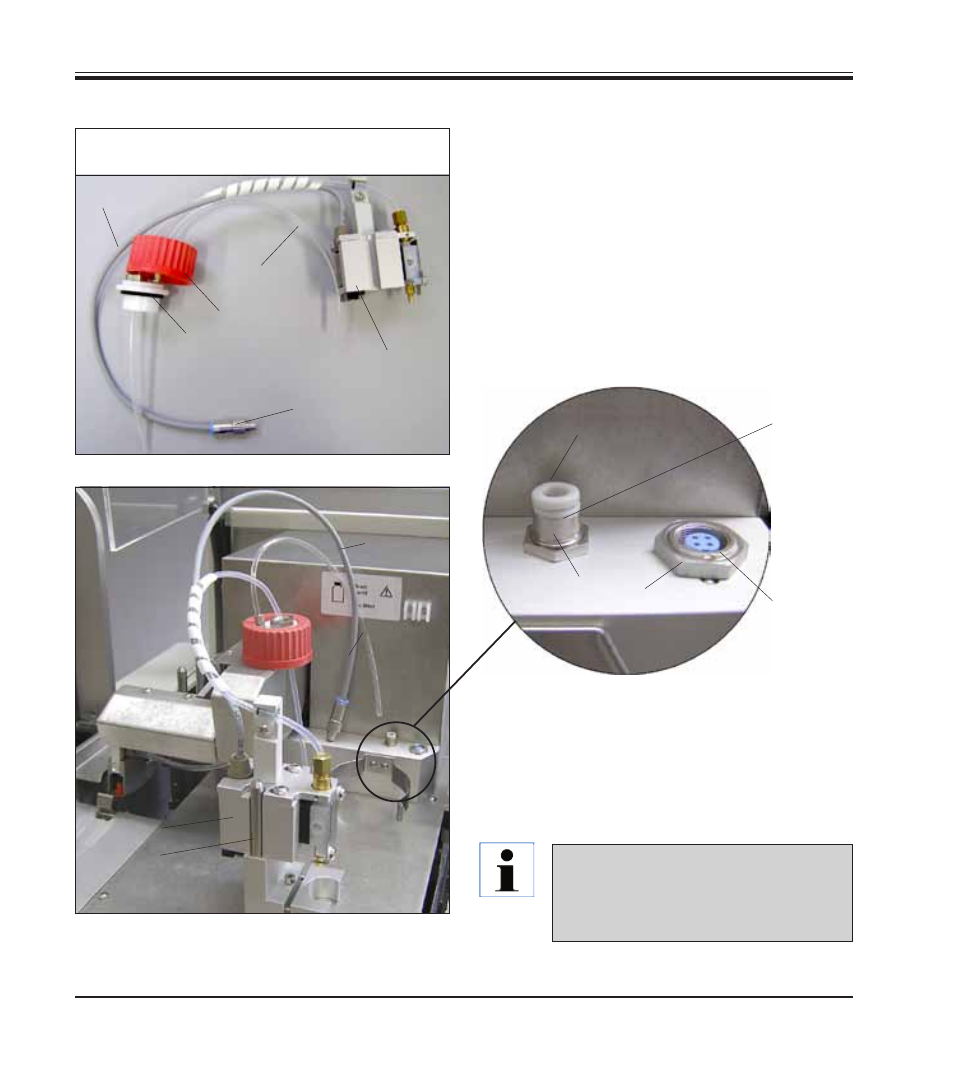

Рис. 8
43
42
41
36
37
38
35
Рис. 9
• Извлеките группу диспенсера (
рис. 8
) из упаковки.
• Вставьте диспенсер (35) в крепление (39) для исходной
позиции (
см. рис. 9
).
• Напорный шланг (36) от крышки флакона со средой (40)
вставьте в выход сжатого воздуха (41) до внутреннего
упора.
• Для того чтобы снять напорный шланг, нажмите белое
кольцо (42) вниз и вытащите напорный шланг.
40
34
37
39
Группа диспенсера
35
Фрагмент:
выход
сжатого
воздуха
и
гнездо для
управления
диспенсе-
ром
47
Следите, чтобы синее запорное кольцо на-
ходилось на горлышке флакона, а кольцо
(
рис. 8
, 47) было правильно расположено
на группе дозатора (
рис. 8,
40).
