12 Руководство пользователя Верс.1.3 – 10/2012
2. Дополнительные компоненты
Юстировка держателя лезвия с уголком
Высоту системы уголка можно изменить при помощи гайки
с накаткой (1):
• при вращении против часовой стрелки система уголка
перемещается к лезвию,
• при вращении по часовой стрелке система уголка пере-
мещается от лезвия.
Если система уголка находится в неправильном положении
относительно режущей кромки, возникают следующие
проблемы:

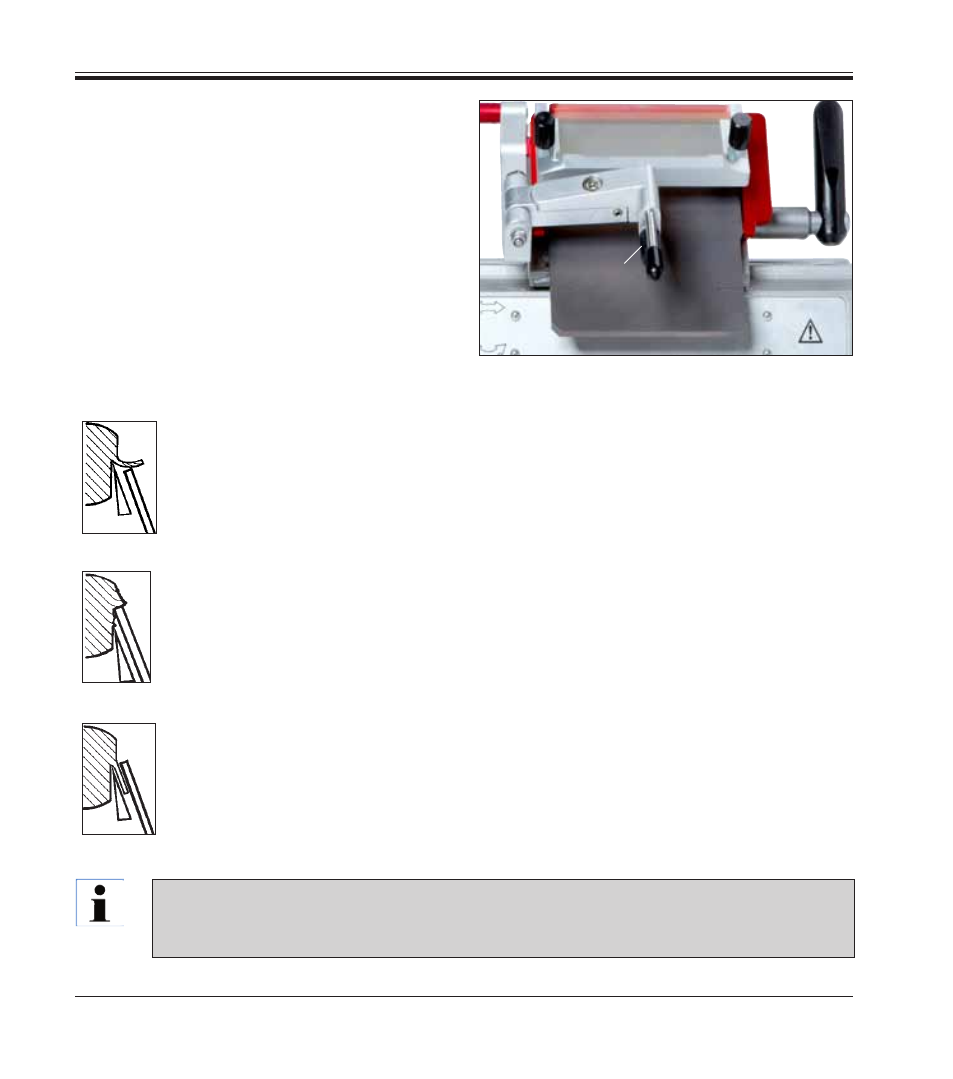

Рис. 15: держатель лезвия Premium с уголком
Рис. I
Рис. I : Срез скручивается на стеклянной вставке системы уголка.
Ошибка: Стеклянная вставка недостаточно высоко.
Способ устранения: Вращайте гайку с накаткой против часовой стрелки до тех пор, пока срез, как показано
на
рис. III , не войдёт между лезвием и уголком.
Рис. II
Рис. II : Срез разрывается, и блок после срезания наталкивается на стеклянную вставку.
Ошибка: Система уголка установлена слишком высоко.
Способ устранения: Вращайте гайку с накаткой по часовой стрелке до тех пор, пока срез не войдёт между
лезвием и уголком, как показано на
рис. III .
Рис. III
Рис. III : Правильное положение уголка относительно лезвия.
1
В целом мы рекомендуем выполнить предварительную юстировку системы уголка на большую толщину
среза (например, 10 мкм). Из этого положения выполняйте постепенное движение вниз до нужной тол-
щины, при этом подстраивайте систему уголка с помощью гайки с накаткой, как описано выше.
