Дополнительные компоненты – Инструкция по эксплуатации Leica Biosystems Premium blade holder
Страница 10
10
Руководство пользователя Верс.1.3 – 10/2012
2.
Дополнительные компоненты

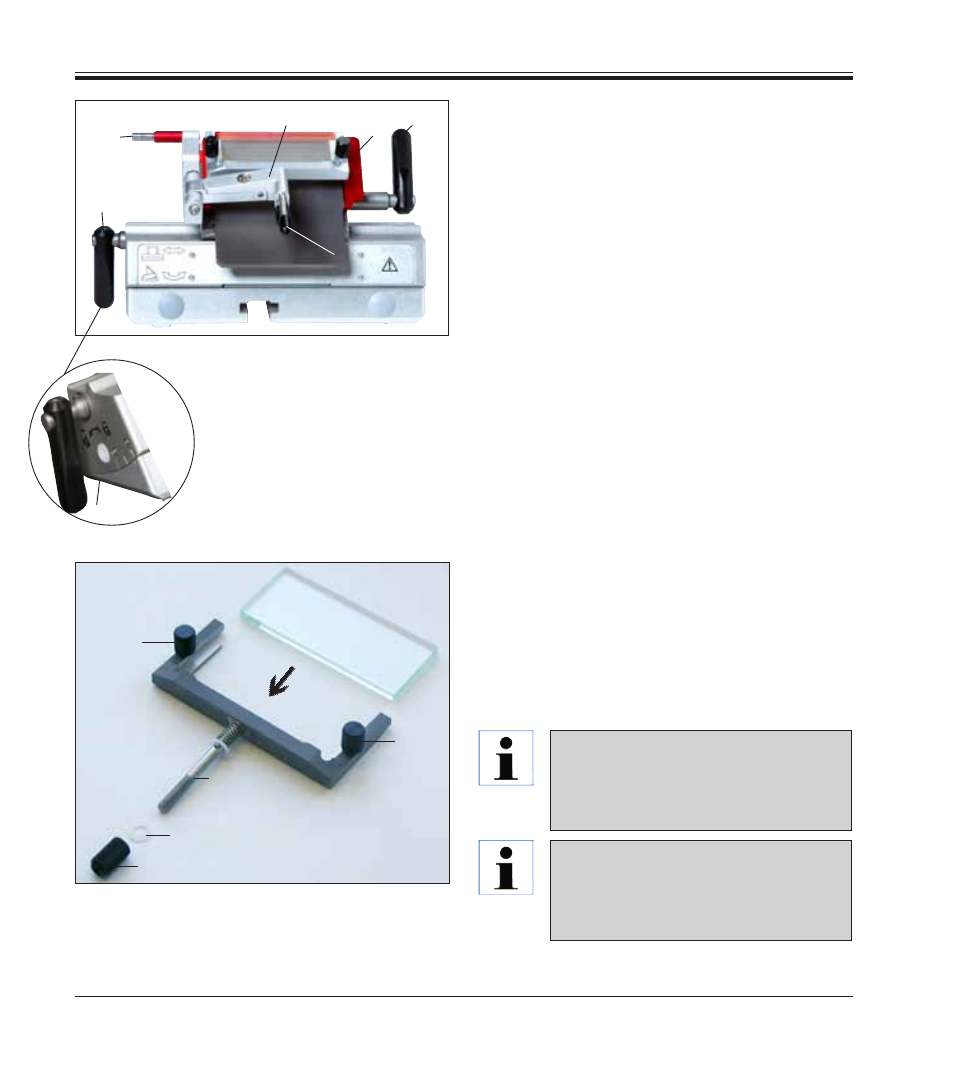

Держатель лезвия Premium с уголком (для узких и
широких лезвий)
Монтаж системы уголка для держателя лезвия
держатель лезвия Premium
1. Вставьте защитную стеклянную вставку в сменную
рамку и равномерно затяните винтом с накатанной
головкой (10).
2. Вставьте ось (11) металлической сменной рамки сверху
в отверстие поворотного рычага (12) таким образом,
чтобы штифт вошёл в паз.
3. Наденьте белую пластиковую шайбу (14) снизу на ось (11).
4. Навинтите гайку с накаткой (13) снизу на ось (11).
13
14
11
10
10
Рис. 13
• Прижимная пластина с регулируемым уголком и
стеклянной вставкой для различной толщины среза
• Выталкиватель лезвия (1) и защита пальцев (2)
• Встроенное боковое перемещение и устойчивое осно-
вание
• Регулировка угла наклона ножа (5) с помощью ключа
под внутренний шестигранник на 4 (см. рис. слева на
держателе лезвия), рекомендуемый угол от 2° до 5°
• Рычаг (6) для бокового перемещения
• Рычаг (7) для зажимания лезвия
• Опора лезвия (линейка) для узких лезвий (7a,
рис. 14
)
для установки в держатель лезвия Premium
1
5
2
3
4
6
7
8
12
Рис. 12
Стекло уголка может использоваться со
всех четырёх сторон. В случае необходимо-
сти можно заказать запасную стеклянную
вставку отдельно.
Элементы красного цвета на держателях
лезвия, такие как защита пальцев и вытал-
киватель, являются защитными механиз-
мами, удалять их запрещено.
