4 применение, 5 транспортировка и хранение, 6 условия применения изделия – Инструкция по эксплуатации Festo DAPS..R..-F..-MW..

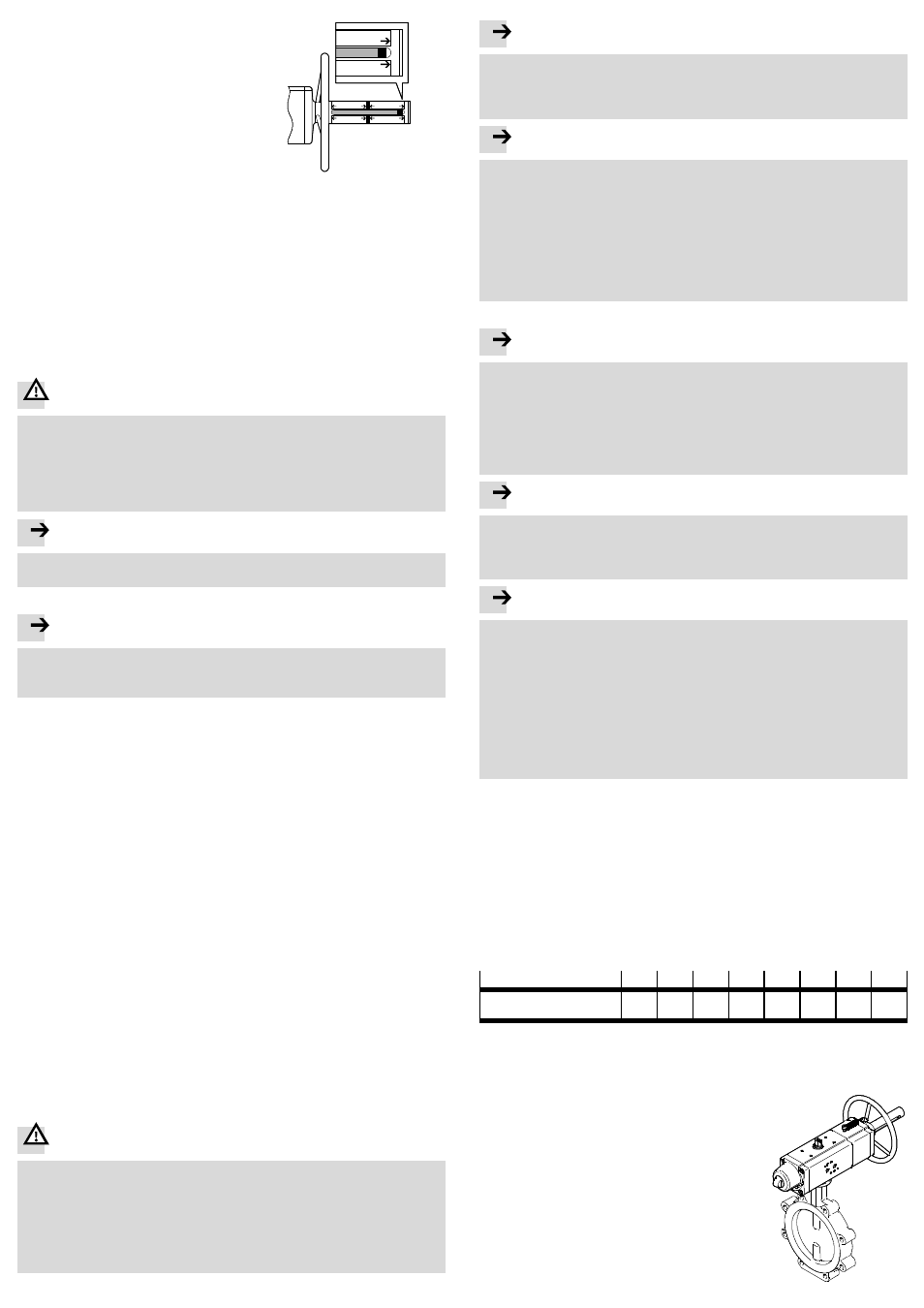

Страница 2: 7 монтаж, 1 механический монтаж
Индикатор справа (снаружи)
А) Привод двустороннего действия:
Поворот маховика по часовой стрелке
сдвигает индикатор кнаружи.
– Арматурный клапан закрывается.
Б) Привод одностороннего действия:
Поворот маховика против часовой стрел-
ки сдвигает индикатор кнаружи.
– Арматурный клапан открывается.
Fig. 7
4
Применение
Неполноповоротный привод DAPS предназначен для управления арматурными
клапанами с запиранием вправо, например, шаровыми кранами и заслонками
с углом поворота от 0° (клапан закрыт) до 90°(клапан открыт).
Привод полностью отвечает требованиям, предъявляемым к оборудованию
управления технологическим процессом, и подходит для управления арматур-
ными клапанами, через которые осуществляется прохождение рабочей среды
в пневматических и гидравлических установках.
5
Транспортировка и хранение
Обеспечьте следующие условия хранения: малая длительность хранения и про-
хладные, сухие, затененные, защищенные от действия коррозии места хране-
ния.
Предупреждение
Опасность защемления! Опасность отсечения!
В зависимости от модели вес привода DAPS может достигать 50,6 кг.
Падение изделия может привести к защемлению или отсечению частей тела.
• В случае с моделями весом более 12 кг обязательно пользуйтесь специаль-
ными грузоподъемными средствами для обеспечения безопасного пере-
мещения изделия при транспортировке и монтаже.
Примечание
Неправильное обращение может привести к повреждению изделия.
•
Никогда не поднимайте привод за маховик.
6
Условия применения изделия
Примечание
Неправильное обращение с устройством может привести к неисправностям.
• Обеспечьте соблюдение инструкций, данных в этой главе. Так обеспечива-
ется правильность и надежность функционирования изделия.
• Сравнивайте указанные в настоящем руководстве по эксплуатации предель-
ные значения со значениями в конкретных условиях эксплуатации (напри-
мер, значения давления, усилия, моментов, массы, скорости, температуры).
Только соблюдение пределов нагрузки обеспечит эксплуатацию изделия
согласно соответствующим правилам безопасности.
• Убедитесь, что соблюдаются все действующие в месте эксплуатации предпи-
сания, в том числе профсоюзов и государственных органов.
• Учитывайте условия окружающей среды в месте эксплуатации. При эксплуа-
тации в коррозионной среде сокращается срок службы изделия.
• Снимите упаковку за исключением имеющихся самоклеющихся этикеток
на пневматических разъемах (опасность загрязнения). Упаковка пригодна
для утилизации по виду материала (исключение: промасленная бумага, ути-
лизируется как “остальной мусор”).
• Используйте изделие в оригинальном состоянии без самовольного внесения
каких-либо изменений.
• Обеспечьте устройству защиту от колебаний давления. Использовать редук-
ционные клапаны и регуляторы давления.
• Обеспечьте надлежащую подготовку сжатого воздуха (Технические характе-
ристики
раздел 12).
• Перед выполнением работ по монтажу/демонтажу, подключению и техниче-
скому обслуживанию отключите подачу сжатого воздуха и сбросьте воздух из
привода. Защитите установку от непреднамеренного повторного включения.
• Никогда не демонтируйте крышку цилиндра, защитную трубку и маховик.
• Никогда не активируйте передаточный вал вручную с помощью вилочного
гаечного ключа.
• Никогда не используйте спуско-подъёмные инструменты для активации ма-
ховика.
Опасность
В случае с односторонним приводом DAPS внутри изделия действуют значи-
тельные силы упругости (энергия, накопленная механическим способом).
При демонтаже крышек цилиндра может произойти выскакивание деталей,
что может повлечь за собой серьезные травмы персонала.
• Никогда не демонтируйте крышку цилиндра!
• В случае выявления дефекта или при необходимости технического
обслуживания изделие следует отправить в сервисный центр Festo.
Примечание
• При нормальных условиях эксплуатации использовать только безмасляный
сжатый воздух.
Неполноповоротный привод DAPS имеет заводскую смазку, которой доста-
точно для всего срока службы.
Примечание
Длительная эксплуатация на пределе указанной температуры окружающей
среды и рабочей частоты может уменьшить срок службы неполноповоротно-
го привода.
• При длительной эксплуатации в экстремальных условиях использовать
сжатый воздух с содержанием масла. Масло должно быть химически
нейтральным и не должно закоксовываться.
При использовании сжатого воздуха с содержанием масла:
Заводская смазка вымывается. Неполноповоротный привод разрешается
потом использовать только со сжатым воздухом, содержащим масло.
7
Монтаж
Примечание
Следующие инструкции по монтажу неполноповоротного привода DAPS
на арматурном клапане применять только при следующих условиях:
– Установка неполноповоротного привода в направлении трубопровода.
– При использовании арматурного 2-ходового клапана:
арматурный 2-ходовой клапан закрыт.
– При использовании арматурного 3-ходового клапана:
Состояние переключения арматурного 3-ходового клапана известно.
Примечание
При использовании 3-ходового клапана:
• Установите неполноповоротный привод таким образом, чтобы
соединительные отверстия для распределителя NAMUR располагались
на стороне, где не проходит трубопровод.
Примечание
Вытекающая рабочая среда не должна попадать в неполноповоротный при-
вод.
На корпусе некоторых неполноповоротных приводов на стороне соединения
с арматурным клапаном имеется канавка для отвода утечек. В случае негер-
метичности арматурного клапана утекающая рабочая среда может выходить
через открытую канавку.
• В изделиях с канавкой для утечки убедитесь в том, чтобы эта канавка
не была уплотнена. Тем самым предотвращается попадание
в неполноповоротный привод как рабочей среды, так и выходящего
из клапана воздуха.
Установка неполноповоротного привода DAPS осуществляется с монтажным
мостом или без него.
При высоких температурах рабочей среды в трубопроводе и клапане:
• Используйте монтажный мост, а также теплоизолирующую муфту-удлинитель.
7.1 Механический монтаж
• Для монтажа неполноповоротного привода DAPS установите переключаю-
щий вал клапана таким образом, чтобы был реализован требуемый принцип
открывания и закрывания клапана.
• Учитывайте то, что клапан с заслонкой открывается только в одном направ-
лении и закрывается в обратном направлении.
• Соблюдайте момент затяжки:
Резьба
M5
M6
M8
M10 M12 M14 M16 M20
Момент затяжки
[Н·м]
5 …
6
10 …
11
20 …
23
45 ...
50
80 …
85
125 …
135
190 …
200
370 …
390
Fig. 8
Для установки неполноповоротного привода
без монтажного моста:
1. Установите неполноповоротный привод
на переключающий вал клапана. Проследите
при этом, чтобы четырехгранник клапана распо-
лагался в звездообразной цапфе неполнопово-
ротного привода без перекоса.
Fig. 9
2. Прикрепите неполноповоротный привод с помо-
щью 4 коррозионностойких винтов и стопорных
колец (материал: нержавеющая сталь) к соеди-
нительному фланцу арматурного клапана.
3. Затяните все винты попеременно крест-накрест.
Момент затяжки
Fig. 8.
4. Продолжение
Пункт 6.
