Страница 25
25
Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
10.7
Схема подключения и описание контактов

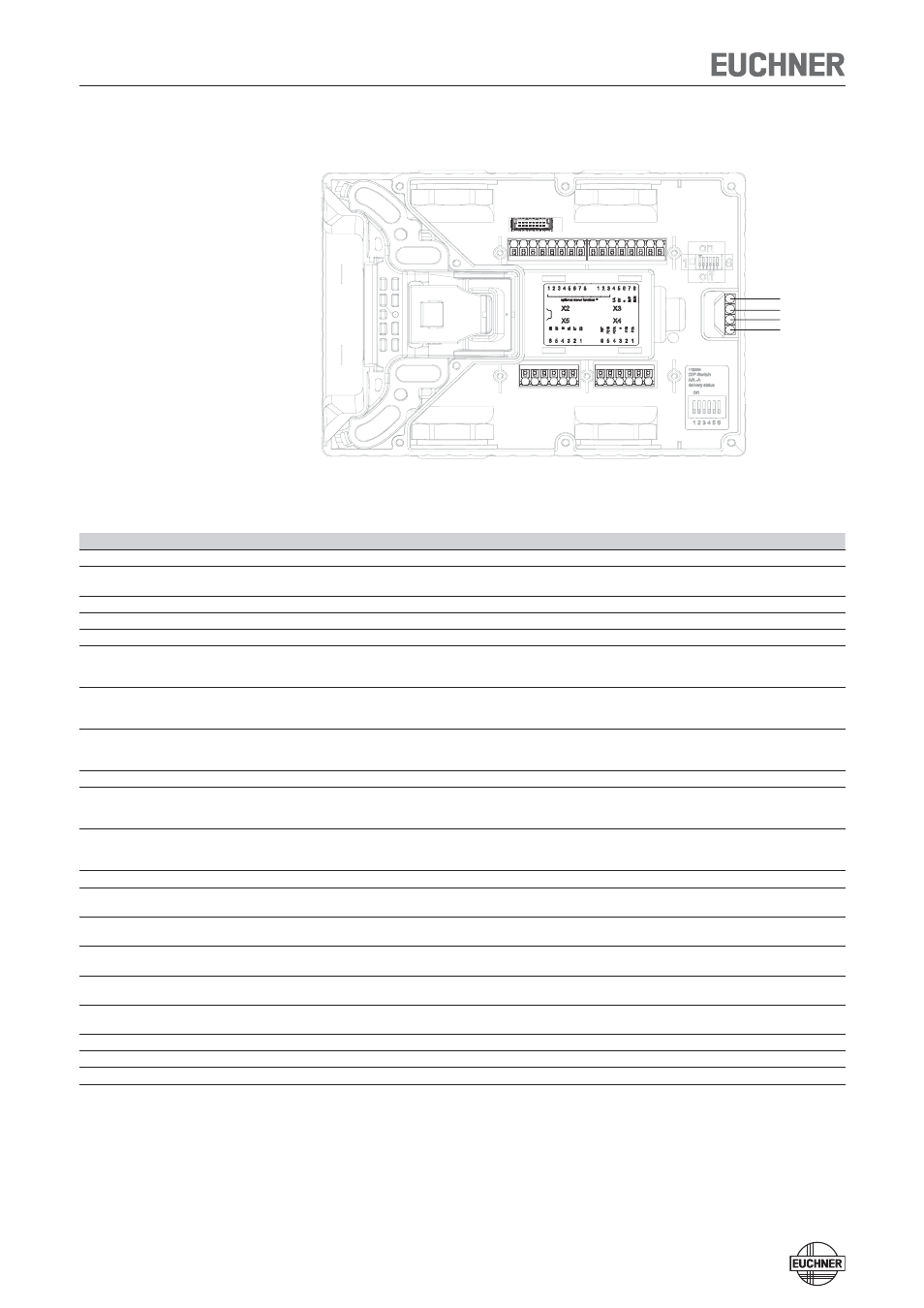

Рис. 16. Клеммы и светодиодные индикаторы
Клемма
Наименование
Описание
Старое наименование
X3.1–X3.3
-
См. прилагаемый технический паспорт
-
X3.4
UA
Питающее напряжение для блокировочного магнита, сигнальные выходы и оснащение крышки, 24 В пост. тока, должно
подаваться постоянно для обеспечения работы блокировочного магнита.
U
A
X3.5 0V
Масса, 0 В пост. тока (внутри соединена с X5.5).
0V
M
X3.6 -
См. прилагаемый технический паспорт
-
X3.7
IMP
Управляющее напряжение для включение и выключения блокировки, 24 В пост. тока
U
CM
X3.8
IMM
При использовании защищенного ПЛК: дополнительный управляющий вход для включения и выключения блокировки, 0 В
(см. раздел Подключение к защищенным программируемым логическим контроллерам, страница 24). В стандартном
случае не требуется.
-
X4.1
FI1A
При конфигурации AR: вход разблокирования для канала A, в отдельном режиме напряжение 24 В пост. тока. В случае
цепей выключателей подключить входной сигнал FO1A от предшествующего устройства.
При конфигурации AP: сигнал входа не анализируется.
I
A
X4.2
FI1B
При конфигурации AR: вход разблокирования для канала B, в отдельном режиме напряжение 24 В пост. тока. В случае
цепей выключателей подключить входной сигнал FO1B от предшествующего устройства.
При конфигурации AP: сигнал входа не анализируется.
I
B
X4.3
-
См. прилагаемый технический паспорт
-
X4.4
FO1A
Предохранительный выход канала A (функция зависит от положения DIP-выключателей)
Контроль блокировки включен: ВКЛ, если дверь закрыта и заблокирована.
Контроль блокировки выключен: ВКЛ, если дверь закрыта, а ригель вдвинут.
O
A
X4.5
FO1B
Предохранительный выход канала B (функция зависит от положения DIP-выключателей)
Контроль блокировки включен: ВКЛ, если дверь закрыта и заблокирована.
Контроль блокировки выключен: ВКЛ, если дверь закрыта, а ригель вдвинут.
O
B
X4.6
RST
Вход сброса, параметры устройства сбрасываются, если на RST в течение не менее 3 с подается 24 В пост. тока.
RST
X5.1
OD
Сигнальный выход двери,
ВКЛ, если дверь закрыта.
O1
X5.2
OT
Сигнальный выход ригеля,
ВКЛ, если дверь закрыта, а ригель вошел в блокировочный модуль.
O2
X5.3
OL
Сигнальный выход блокировки,
ВКЛ, если дверь закрыта и заблокирована.
O3
X5.4
OI
Сигнальный выход диагностики,
ВКЛ, если устройство находится в состоянии ошибки.
O4
X5.5
0V
Масса, 0 В пост. тока
(внутри соединена с X3.5).
0V
X5.6
UB
Питающее напряжение, 24 В пост. тока
U
B
X2.1–X2.8
-
См. прилагаемый технический паспорт
-
X1
-
Резерв для подключения платы крышки (только при наличии компонентов на крышке)
-
Табл. 1. Схема подключения и описание контактов
Светодиод
X3
X2
X1
X4
X5
Lock
DIA
State
Power
gn
gn
rd
ye
