Инструкция по эксплуатации MGB-L1…AR.-… / MGB-L2…AR.-… и MGB-L1…AP.-… / MGB-L2…AP.-…
10.5
Изменение настройки устройства (ис-
пользование DIP-выключателей)
Совет!
По адресу www.mgb.EUCHNER.de имеется анимированная инструкция по настройке устройства.
DIP-выключатели
Для настройки устройства используются DIP-выключатели. Возможны следующие настройки:
изменение семейства (переключение AR/AP).
Выключение контроля блокировки
Включить контроль разблокировки (возможно только при активном контроле блокировки)

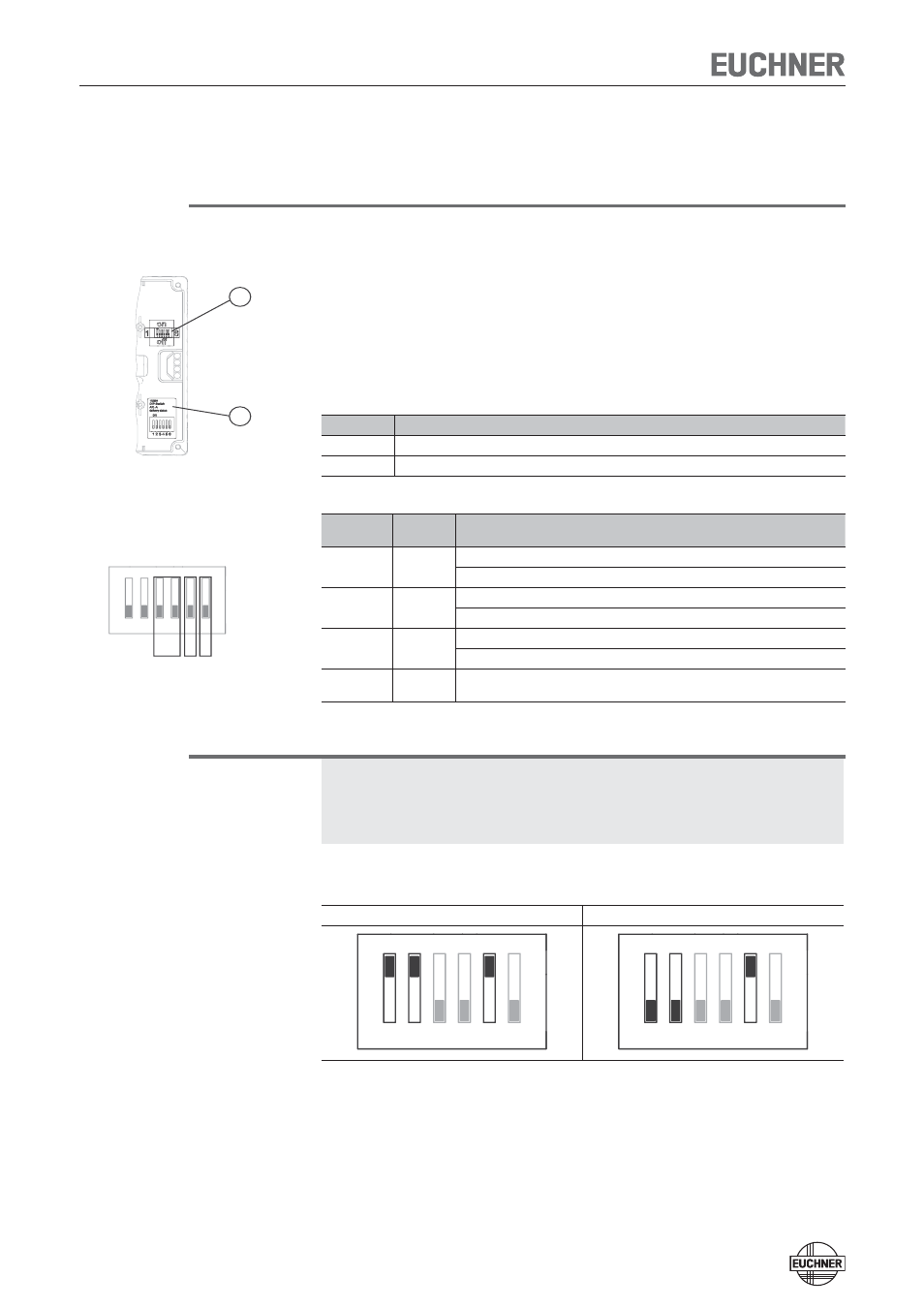

Положение выключателей
Поз.
Описание
1
DIP-выключатели
2
Наклейка с заводскими установками
Назначение выключателей
Деталь
Выключа-
тель
Назначение
A
1+2
on: устройство работает как система AP
off: устройство работает как система AR
B
3+4
on: контроль блокировки выключен
off: контроль блокировки включен (стандартная заводская установка)
C
5
on: настройка возможна
off: настройка заблокирована (заводская установка)
D
6
on: контроль разблокировки включен
off: контроль разблокировки выключен (заводская установка)
Изменение семейства (переключение AR/AP)
Осторожно!
Неверная работа из-за неправильной настройки или подключения.
Необходимо проследить за тем, чтобы при изменении настройки также была изменена
схема подключения (см. раздел 10.7 Схема подключения и описание контактов, стра-
ница 25).
1. Выключить питание.
2. Установить DIP-выключатели 1, 2 и 5, как показано на рисунке.
Для переключения AR => AP
Для переключения AP => AR
¥¦
¥¦
3. Включить питание на 5 с.
Перестановка подтверждается горением светодиода питания. Все другие светодиоды не
горят.
4. Выключить питание и установить DIP-выключатель 5 в положение OFF.
При следующем включении устройство работает в настроенном режиме.
