Инструкция по эксплуатации предохранительных выключателей SGA...

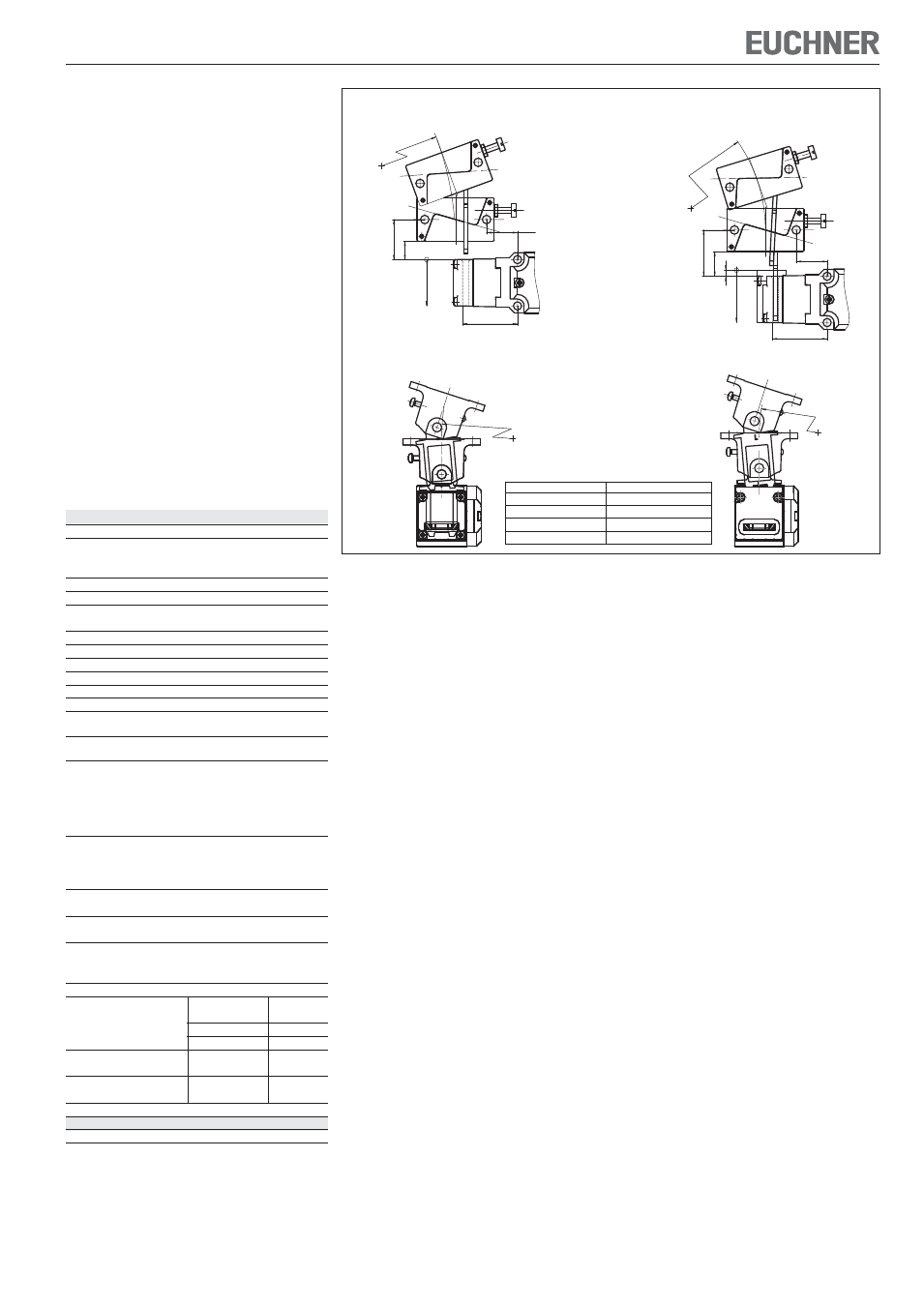

Рис. 4. Мин. значения радиуса открывания двери
Тип исп. ключа
Мин. радиус двери [мм]
Исп. ключ S-G...
300
Исп. ключ S-W...
300
РАДИУСНЫЙ ИСП. КЛЮЧ S-OU...
200
РАДИУСНЫЙ ИСП. КЛЮЧ S-LR...
200
Радиусный исп. ключ S-OU-LN
для раструба
Радиусный исп. ключ S-LR-LN
для раструба
16
30
R >
200
35,5
4
28,5 +5
20
R>200
Радиусный исп. ключ S-OU-SN
Радиусный исп. ключ S-LR-SN
24,5 +5
12
26
35,5
R >
20
200
R>200
Заявление о соответствии требованиям
стандартов ЕС
Указанный ниже производитель настоящим
заявляет, что данное изделие соответствует
положениям перечисленных ниже директив и что
соответствующие стандарты разрешены к
использованию.
EUCHNER GmbH + Co. KG
Kohlhammerstraße 16
70771 Leinfelden-Echterdingen, Германия
Применимые директивы:
Директива о машинном оборудовании 2006/42/ЕС.
Применимые стандарты:
EN 60947-5-1:2004 + Cor.:2005 + A1:2009;
EN 1088:1995+A2:2008.
Лайнфельден, июль 2010 г.
Дипл. инженер Михаэль Ойхнер
Директор
Дук Бинь Нгуен
Менеджер отдела документации
Подписанное Заявление о соответствии
требованиям стандартов ЕС прилагается к изделию.
Технические характеристики
Параметр
Значение
Материал корпуса
легкий сплав под давлением
Степень защиты по IEC 60529
SGA1...
IP67
SGA2...
IP65
Мех. срок службы
2x10
6
циклов переключений
Температура окр. среды
-20...+80 °C
Степень загрязнения
3 (промышленность)
(снаружи, по EN 60947-1)
Монтажное положение
любое
Макс. скорость пуска
20 м/мин
Усилие срабатывания
25 Н
Макс. частота срабатывания 6700/ч
Усилие вытягивания
25 Н
Удерживающее усилие
10 Н
Принцип переключения
отстающий коммутирующий
э л е м е н т
Материал контактов
серебряный сплав с матовым
золочением
Тип соединения
SGA1...
винтовое соединение
SGA2...SR6
штекерный разъем SR6,
6-пол. + PE
SGA2...SR11
штекерный разъем SR11,
11-пол. + PE
Поперечное сечение провода (жесткого/гибкого)
SGA1...
0,34... 1,5 мм²
SGA2...SR6
0,5... 1,5 мм²
SGA2...SR11
0,5 мм²
Мин. напряжение
12 В
переключения при 10 мА
Мин. ток переключения
при 24 В
1 мА
Защита при коротком замыкании
(предохранитель управления)
по IEC 60269-1
4 A gG
Конв. тепловой ток I
th
4 A
Потребительская категория
SGA1.../SGA2...SR6 SGA2...SR11
по EN 60947-5-1
AC-15
4 A 230 В
4 A 50 В
DC-13
4 A 24 В
4 A 24 В
Ном. импульсное
U
imp
= 2,5 кВ
U
imp
= 1,5 кВ
выдерживаемое напряжение
Ном.
U
i
= 250 В
U
i
= 50 В
напряжение изоляции
Условный ток короткого замыкания
100 A
Параметры надежности по EN ISO 13849-1
Количество переключений B
10d
3 x 10
6
