РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-11 31200633

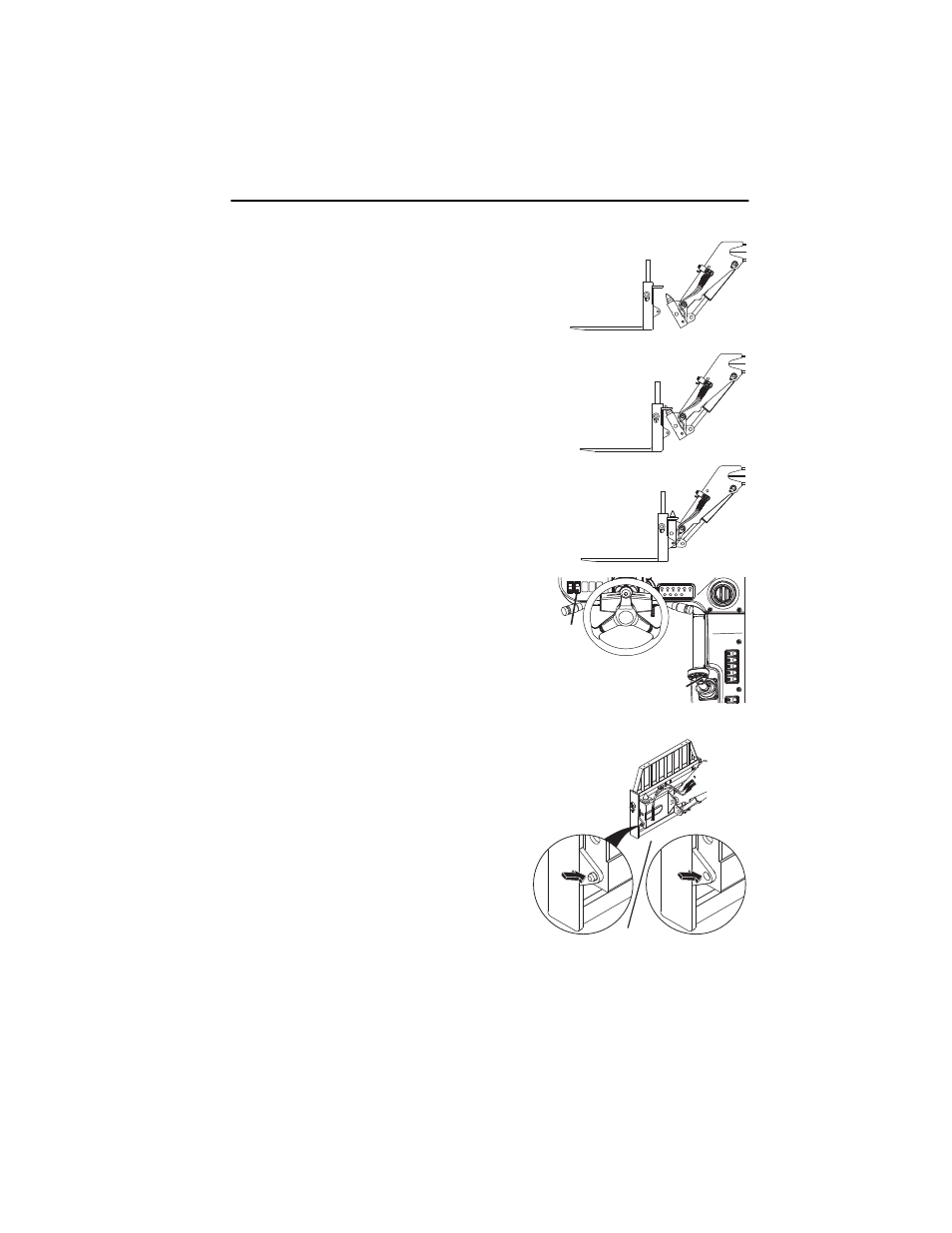

Эта процедура установки рассчитана на одного человека .
1. Наклоните быстросменное соединение
вперед , чтобы образовался зазор . Убедитесь
в том , что стопорный палец выдвинут .
2. Совместите наконечник сцепного соединения
с отверстием в навесном оборудовании .
Слегка поднимите стрелу , чтобы закрепить
наконечник сцепного соединения в отверстии .
3. Наклоните быстросменное соединение назад ,
чтобы зацепить навесное оборудование .
4. Нажмите и удерживайте
выключатель (1) и кнопку (2),
одновременно перемещайте
рукоятку управления вперед , чтобы
зацепить палец быстросменного
соединения JD, или назад , чтобы
отцепить его .
5. Поднимите стрелу до уровня глаз и
визуально убедитесь в том , что палец
быстросменного устройства выступает
из отверстия навесного оборудования .
Если палец не выступает из отверстия ,
опустите навесное оборудование на
землю и вернитесь к шагу 2.
6. Если навесное оборудование гидравлическое , подсоедините
гидравлические шланги . См . « ГИДРАВЛИЧЕСКОЕ НАВЕСНОЕ
ОБОРУДОВАНИЕ » на стр . 5-12.
OAH1640
OAH1650
OAH1660
OAH1620
1
2
OAH2010
ЗАМКНУТО РАЗОМКНУТО
