РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-20 31200633
Удлинитель вил
Описание № изд .
Удлинитель вил , 50 x 100 мм ..................................1001112559
Пользуйтесь соответствующей таблицей грузоподъемности для навесного
оборудования — каретки .
Чтобы определить максимальную грузоподъемность , см .
« ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА , НАВЕСНОГО
ОБОРУДОВАНИЯ И ВИЛ » на стр . 5-2. Максимальная грузоподъемность
каретки с удлинителем вил может быть снижена до значения ,
отштампованного на удлинителе вил . Если груз превышает грузоподъемность
удлинителя вил , свяжитесь с компанией JLG, чтобы получить вилы и ( или )
удлинители вил необходимой номинальной грузоподъемности и длины .

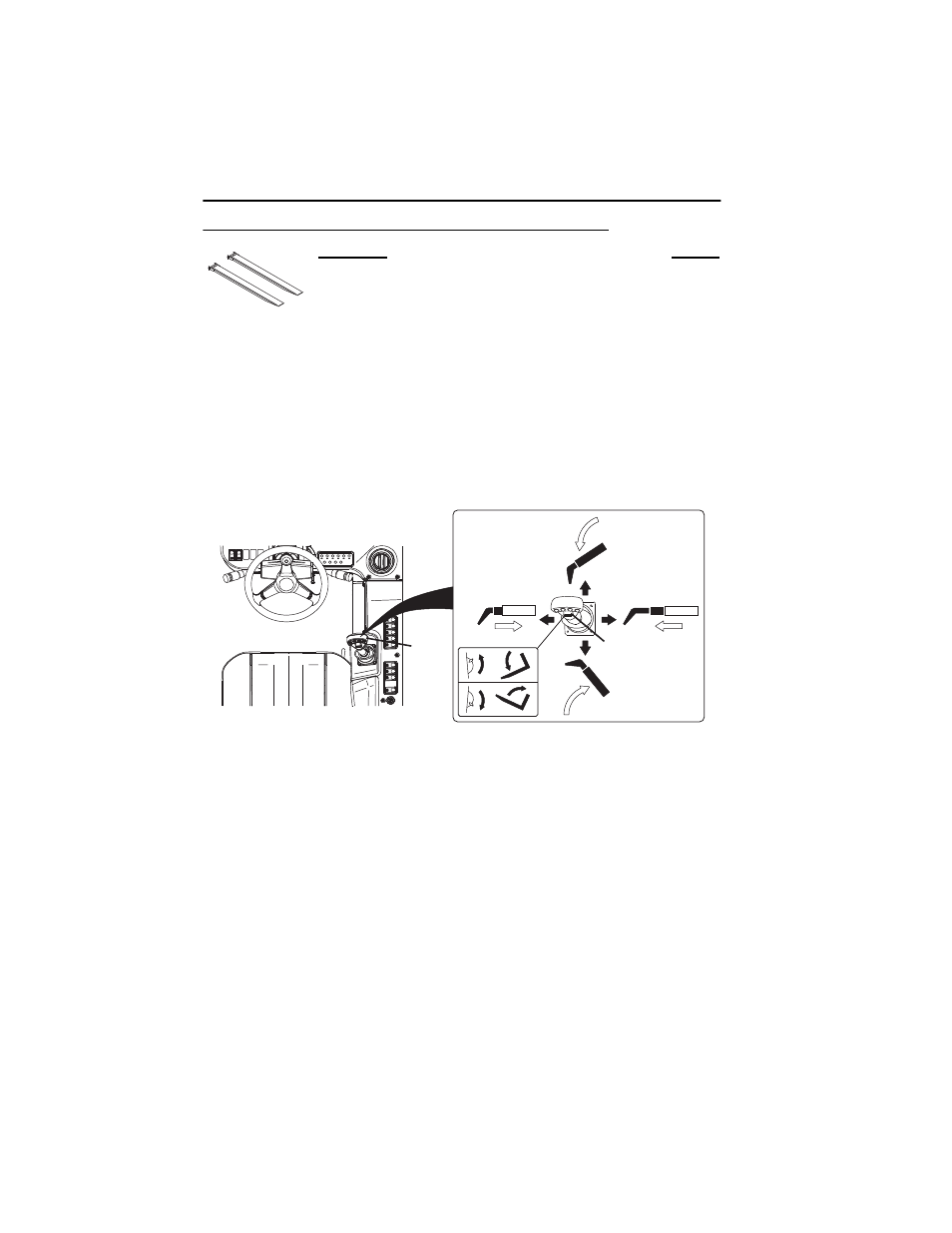

Рукоятка управления (1) управляет подъемом и опусканием , а также
выдвижением и втягиванием стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона вил .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
Процедура установки
• Убедитесь , что каретка установлена надлежащим образом . См .
« УСТАНОВКА НАВЕСНОГО ОБОРУДОВАНИЯ » на стр . 5-7.
• Проследите за тем , чтобы , что длина и поперечное сечение основного зуба
вил значений , отштампованных на удлинителе вил .
• Укрепите удлинители вил на вилах , надвинув его на основной зуб , и
установите стопорный штифт за вертикальным хвостовиком зуба .
OZ0750
OAH1690
1 2
