Светодиодная
индикация
Состояние
детектора
Постоянный зеленый
Питание включено
Медленно мигающий
зеленый
(
реже одного раза в
секунду)
Функция изучения
включена
Быстро мигающий
зеленый (дважды в
секунду)
Выполняется
самотестирование в
ручном режиме
Постоянный жёлтый
Критический сбой
Медленно мигающий
жёлтый (реже одного раза
в секунду)
Возможность сбоя
Постоянный красный
Тревога
Быстро мигающий красный
(
дважды в секунду)
Предтревожная
ситуация
Магнитные переключатели
В трансмиттере модели ATX10 имеются два
магнитных
переключателя,
осуществляющие
локальное включение акустической проверки и
сброс
фиксированных
сигналов
тревоги.
Расположение переключателей показано на рис. 2.

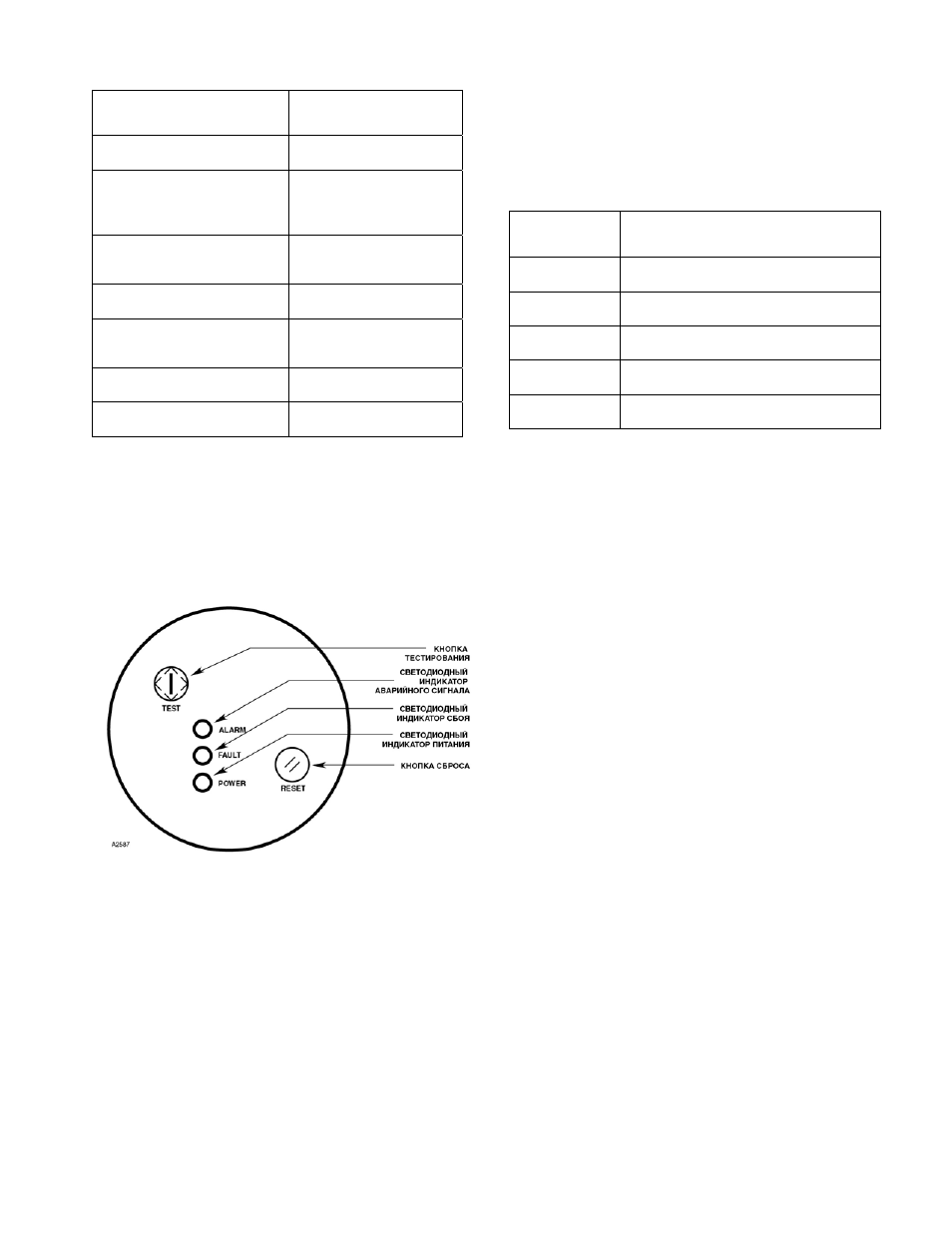

Рис. 2. Магнитные переключатели и свето-
диодные
индикаторы
на
лицевой
панели
детектора.
Выходной ток 4-20 мА
Иноформация о состоянии детектора, касающаяся
функций обеспечения безопасности, передаётся
по выходной цепи 4-20 мА с поддержкой стандарта
HART.
Возможные токовые значения выхода 4-20
мА и их описания изложены ниже:
Выходной
ток
Состояние
1
мА
Критический сбой
2
мА
Возможность сбоя
4
мА
Нормальный режим работы
16
мА
Предтревожная ситуация
20
мА
Тревога
Система акустического самотестирования (AIC)
Акустический датчик утечки газа модели АС100
оснащен
встроенным
источником
звуковых
колебаний,
способным
производить
сигнал
различной
частоты/амплитуды
для
само-
тестирования
системы.
Основанная
на
инновационной
модели
функции
проверки
целостности оптических цепей (oi
®
)
извещателей
пламени
производства Det-Tronics, система
акустического самотестирования (AIC) авто-
матически или в ручном режиме тестирует
акустический
детектор
для
проверки
его
исправности;
программирование
системы
осуществляется пользователем. Состояние сбоя
(2
мА и свечение желтого светодиода) включается,
когда пониженная сила сигнала свидетельствует
об уменьшении дальности обнаружения.
Автоматический режим AIC
Автоматическое самотестирование представляет
собой периодическую, кратковременную проверку,
в ходе которой не активируются сигналы тревоги,
светодиодные индикаторы или сигналы 4-20 мА; в
случае предтревожной или тревожной ситуации
самотестирование отключается.
Интервал выполнения самотестирования, а также
число последовательных отказов оборудования,
необходимое
для
объявления
о
сбое,
устанавливаются пользователем и регулируются
через HART. Для обеспечения безотказной работы
детектора сочетание интервала между само-
тестированием и числа последовательных отказов
оборудования до объявления о сбое ограничено
таким
образом,
чтобы
до
индикации
о
непройденном
самотестировании
детектора
прошло не более 60 минут, см. таблицу ниже:
