Det-Tronics ATX10 Transmitter - Инструкция (Страница 26)

27 95-3657
ПУСК В ЭКСПЛУАТАЦИЮ
Следующий раздел содержит описание
конфигурации акустического детектора ( с
использованием портативного устройства HART)
для следующих режимов работы:
• Базовый
• Профилирование - Уровень/Обучение
(Level/Learn)
Трансмиттер модели ATX10 программируется на
предприятии-изготовителе для работы в Базовом
режиме. В этом режиме применяется простейший
процесс
настройки, но обеспечивается
наименьшее количество опций для регулирования
чувствительности.
Режим профилирования представляет собой
альтернативный вариант, позволяющий получить
доступ
к дополнительным параметрам
конфигурации, а также дающий возможность
"
изучать" профили акустического фона.
БАЗОВЫЙ РЕЖИМ (BASIC MODE)
Базовый режим использует простую технологию
обнаружения
сигналов тревоги. Детектор
исследует ультразвуковой спектр на наличие
полос частот, превышающих установленный порог.
Когда
количество таких полос превышает
предустановленный уровень, определяется
наличие тревожной ситуации (диапазон настройки
от 40 до 120 дБ, по умолчанию - 59 дБ). Если
тревожная ситуация продолжается в течение
определенного времени, генерируется исходящий
сигнал тревоги (диапазон настройки от 0 до 30 с,
по умолчанию - 5 с). Устанавливаемые пороговые
уровни и контрольные интервалы времени могут
выбираться в полевых условиях и являются
единственными переменными, которые необхо-
димо учитывать при работе в Базовом режиме.
Для конфигурации детектора в Базовом режиме
работы используйте следующую процедуру.

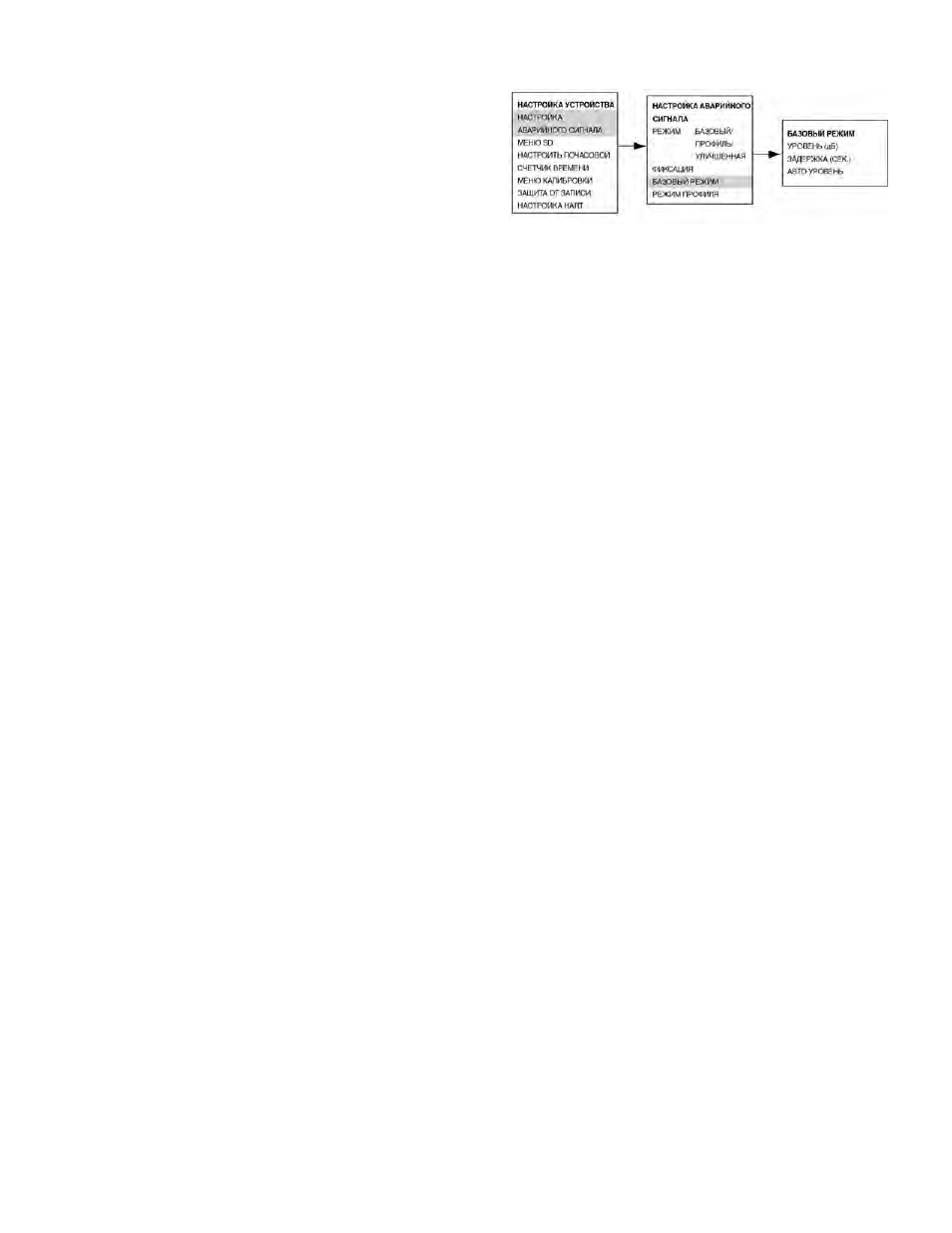

1. Перемещайтесь по меню HART в следующим
порядке:
DEVICE MENU ( меню УСТРОЙСТВА) > DEVICE
SETUP ( НАСТРОЙКА УСТРОЙСТВА) > ALARM
SETUP ( НАСТРОЙКА СИГНАЛА ТРЕВОГИ) >
MODE ( РЕЖИМ) > BASIC (БАЗОВЫЙ).
2. В меню БАЗОВЫЙ РЕЖИМ установите
УРОВЕНЬ (LEVEL) (дБ): это должно быть
численное значение в диапазоне от 40 до 120
(
заводская настройка по умолчанию - 59). Это
значение определяет порог, при котором будет
обнаруживаться утечка и будет срабатывать
тревожная сигнализация. Более низкое значение
определяет более высокую чувствительность, а
более высокое значение приведет к снижению
чувствительности к обнаружению тревожных
ситуаций. Значение устанавливается вручную,
либо с использованием функции АВТО УРОВЕНЬ
(AUTO LEVEL).
3. АВТО УРОВЕНЬ устанавливается следующим
образом:
Включите АВТО УРОВЕНЬ с помощью команды
ВКЛЮЧИТЬ в подменю АВТО УРОВЕНЬ. Детектор
автоматически выберет новую настройку УРОВНЯ
(
дБ), основываясь на данных о фоновом шуме,
полученных в течение 10-секундного
( нерегулируемое значение) интервала.
4. Установите ЗАДЕРЖКУ СЕК (DELAY): задержка
определяет время, в течение которого должна
сохраняться тревожная ситуация, чтобы сработало
оповещение (диапазон настройки от 0 до 30 с, по
умолчанию - 5 с). Данное значение обычно не
обязательно изменять. Тем не менее, может
оказаться полезным увеличить задержку в случаях
срабатывания
ложной тревоги вследствие
кратковременных событий.
РЕЖИМ ПРОФИЛИРОВАНИЕ (PROFILE)
В режиме Профилирование детектор использует
аналогичную технологию обнаружения тревожных
ситуаций. Однако, имеются дополнительные опции
и возможности. Для конфигурации детектора в
режиме
профиля используйте следующую
процедуру.
1. Перемещайтесь по меню HART следующим
образом:
DEVICE MENU ( меню УСТРОЙСТВА) > DEVICE
SETUP ( НАСТРОЙКА УСТРОЙСТВА) > ALARM
SETUP ( НАСТРОЙКА СИГНАЛА ТРЕВОГИ) >
MODE ( РЕЖИМ) > PROFILE (ПРОФИЛЬ).
