12 MF02 – 3.17
CWF, BWF, RWF
7.0 Э ЛЕКТРИЧЕСКИЕ СХЕМЫ
Электромагнитные фильтры (если установлены): в зависимости от модели может быть установлен
один фильтр, или несколько параллельных. Примеры электрических схем не приводят системы с
несколькими фильтрами.

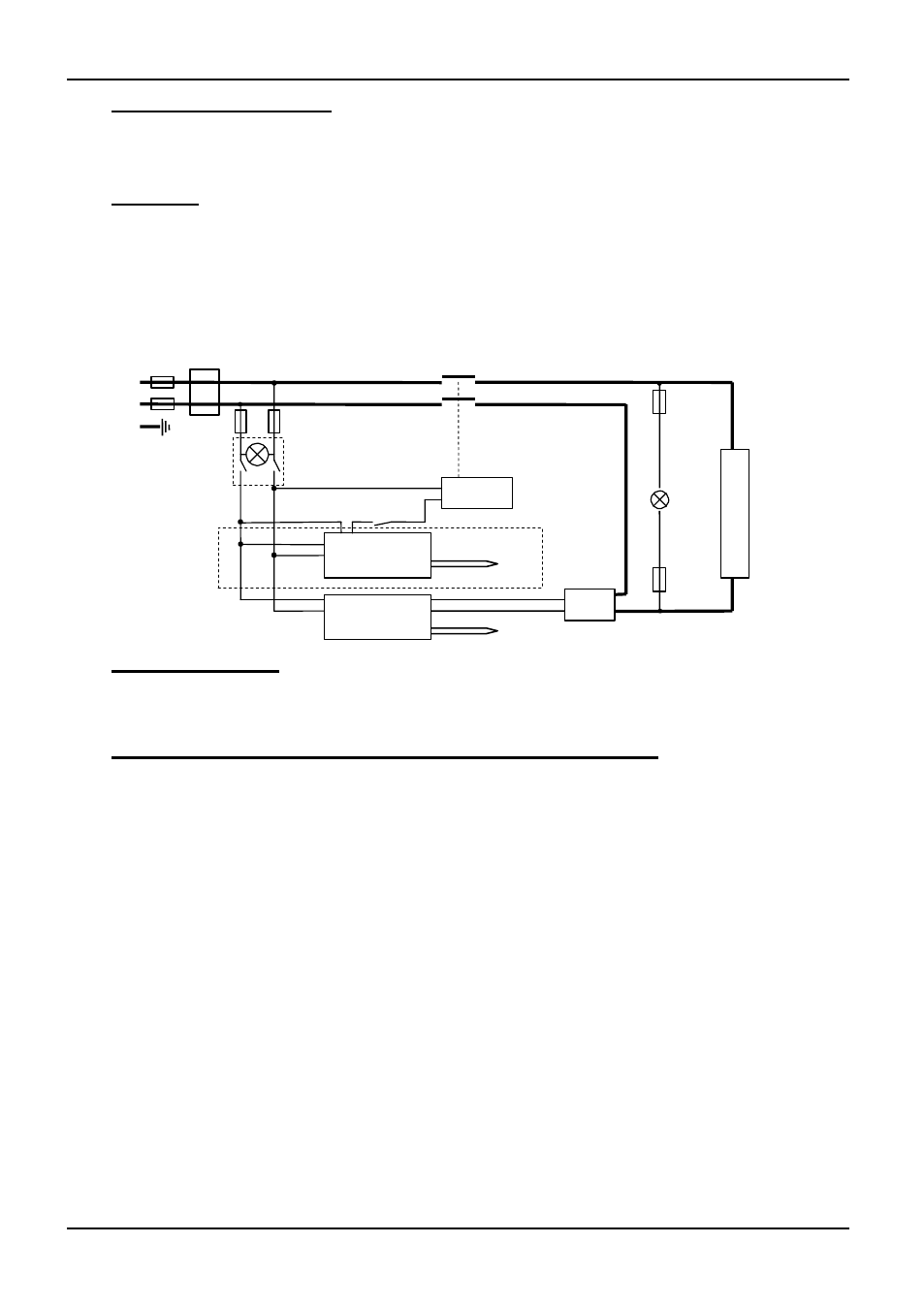

7.1 Одна фаза
ПРИМЕЧАНИЕ – модели начиная с 2001 года: однофазная модель --/23 заменена универсальной
моделю – см. раздел 7.4
ПРИМЕЧАНИЕ – модели до средины 2002 года: в некоторых моделях два дверных выключателя
были установлены непосредственно в контуре элемента, вместо одного переключателя и
контактора.
F1
Фильтр (если установлен)
N
L
PE
F2
F3
контактор
или реле
Индикатор питания
Выключатель
устройства
дверной
переключатель
регулятор для
защиты от
перегрева
регулятор
температуры
катушка
если установлено
термопара
Твердо-
тельное
реле
нагрев
вкл.
F3
э
л
е
м
е
н
т
(ы)
7.2 2 фазы с нейтралью
термопара
Если требуется схема, то отправьте соответствующий запрос.
7.3 Более высокие напряжения (например, 254В; 440В, 480В 3-фазы)
Обычно применяется схема, приведенная выше (0), где нейтраль (если имеется) не используется.
Для однофазных моделей от 254 В или выше применяется схема 7.1 или 7.4, за исключением того,
что трансформатор цепи управления встраивается как на схеме 0
.
