10 MF02 – 3.17

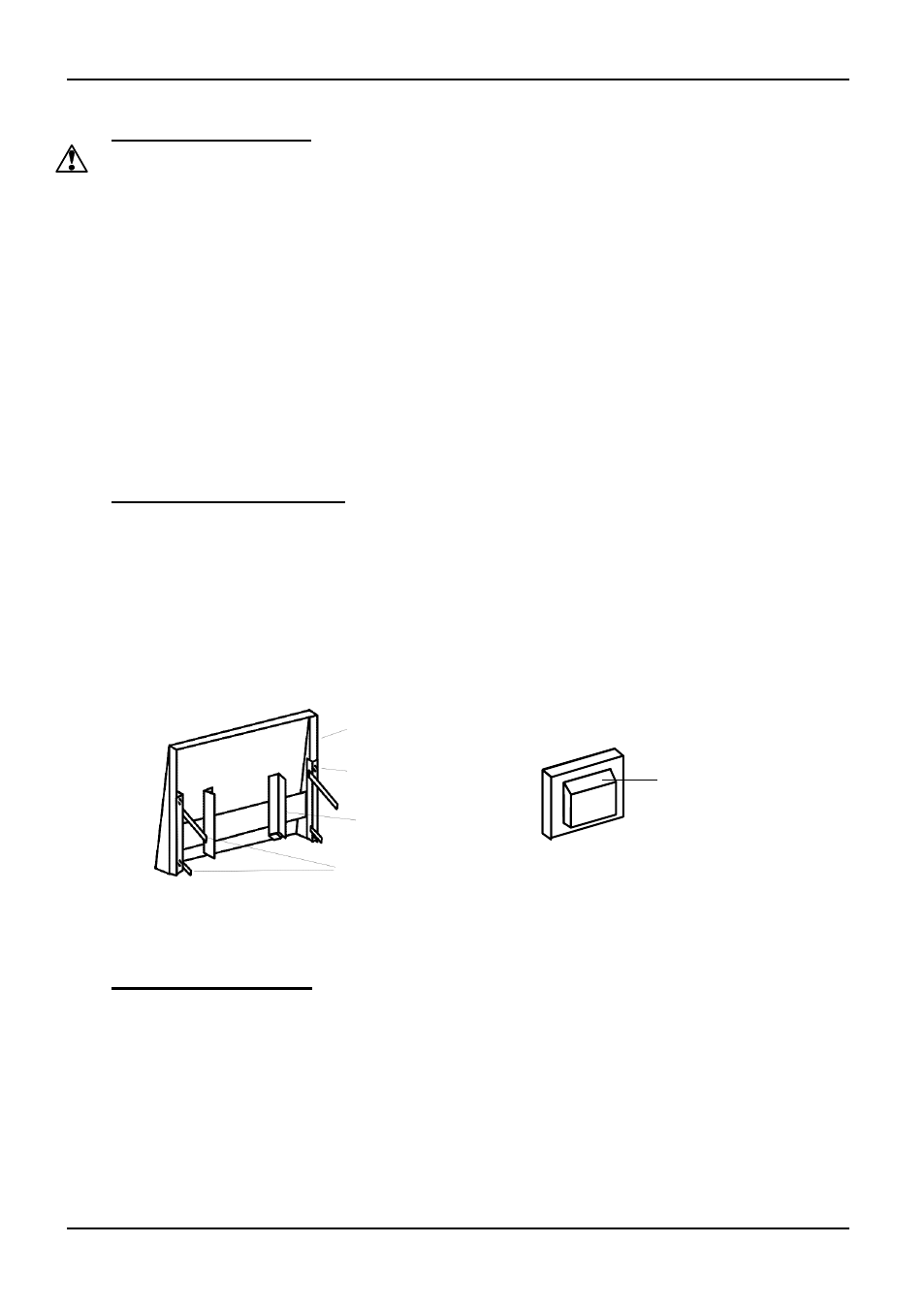

Дверная перемычка
CWF, BWF, RWF
5.7 Замена элементов RWF
См. раздел 5.2 – рекомендуется носить маску.
Специальные нагревательные элементы RWF формируют стенки, основание и крышку камеры в
одном модуле. Они хрупкие, поэтому запасные элементы поставляются в комплекте в
изоляционной коробке, чтобы избежать повреждений.
Отключите печь, снимите заднюю панель, составьте план и отключите провода, как описано в
разделе 5.6 выше для CWF.
Выньте термопары и опорные трубки.
Используя торцевой гаечный ключ, открутите четыре болта, которые прикрепляют изоляционную
коробку. Они расположены под изоляционной коробкой на двух поперечных опорах.
Выньте изоляционную коробку, осторожно выдвинув ее через заднюю часть корпуса печи.
Аккуратно вставьте новую изоляционную коробку, и закрепите ее четырьмя болтами. НЕ
поддерживайте элемент, поместив руки внутрь камеры – он хрупкий.
В случае необходимости укоротите провода элементов (и т.п. как для CWF, раздел 5.6).
Не забудьте сделать план соединений.
5.8 Замена дверной перемычки
Поднимите дверь печи в открытое положение и снимите крышку двери с узла держателя
перемычки.
Удалите старую дверную перемычку, сдвинув ее вверх с ее держателя.
Вставьте новую перемычку в держатель и убедитесь, что она правильно направлена вверх.
Установите на место крышку двери.
При первом нагреве печи после замены убедитесь, что обеспечивается достаточная вентиляция:
возможно выделение паров.
5.9 Замена предохранителя
Предохранители обозначены на схеме (раздел 7.0) с помощью обозначений, например F1, F2.
Список подходящих предохранителей приведен в разделе 8.0. Возможность установки различных
типов предохранителей зависит от модели и напряжения.
Если предохранитель вышел из строя, то необходимо, чтобы электрик проверил внутренние цепи.
Замените перегоревшие предохранители на подходящие. По соображениям безопасности не
рекомендуется использовать предохранители более высокого номинала без предварительной
консультации с компанией Carbolite.
Предохранители находятся рядом с точкой ввода кабеля. Доступ к ним можно получить путем
удаления задней панели.
Верх
Крышка двери
Крепежные винты
Держатель дверной
перемычки
Раскосы тяг двери
Дверь
(вид сзади)
