РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-12
– Подъемник JLG –
3123245
1. Сигнальная лампочка наклона и звуковой сигнал
Этот оранжевый индикатор показывает, что шасси
находится на склоне. Звуковая сигнализация прозвучит
также, если шасси находится на склоне и стрела поднята
из горизонтального положения. Если индикаторная
лампа горит, когда стрела поднята или выдвинута,
втяните и опустите стрелу ниже горизонтали, а затем,
прежде чем продолжать работу, выровняйте машину.
Если стрела поднята над горизонталью, а машина
находится на склоне, загорится сигнальная лампа
наклона и раздастся звуковой сигнал наклона,
и автоматически включается ПОЛЗУЧИЙ режим.
ОСТОРОЖНО
ЕСЛИ СИГНАЛЬНАЯ ЛАМПА НАКЛОНА ГОРИТ, КОГДА
СТРЕЛА ПОДНЯТА ИЛИ ВЫДВИНУТА, ВТЯНИТЕ
И ОПУСТИТЕ СТРЕЛУ НИЖЕ ГОРИЗОНТАЛИ, А ЗАТЕМ,
ПРЕЖДЕ ЧЕМ ВЫДВИНУТЬ СТРЕЛУ ИЛИ ПОДНЯТЬ НАД
ГОРИЗОНТАЛЬЮ, ВЫРОВНЯЙТЕ МАШИНУ.
2. Платформа перегружена (если имеется)
Показывает, что платформа перегружена.
1704239 E
+
-
1001110226A
+
-
7
9
6
1
5
4
3
8
2
1. Уклон
2. Перегрузка платформы
3. Аварийное состояние
системы
4. Положительная тяга
5. Активация
6. Аккумуляторная батарея
разряжена
7. Ползучий режим
8. Блокировка ориентации
движения
9. Индикатор упругого
бампера

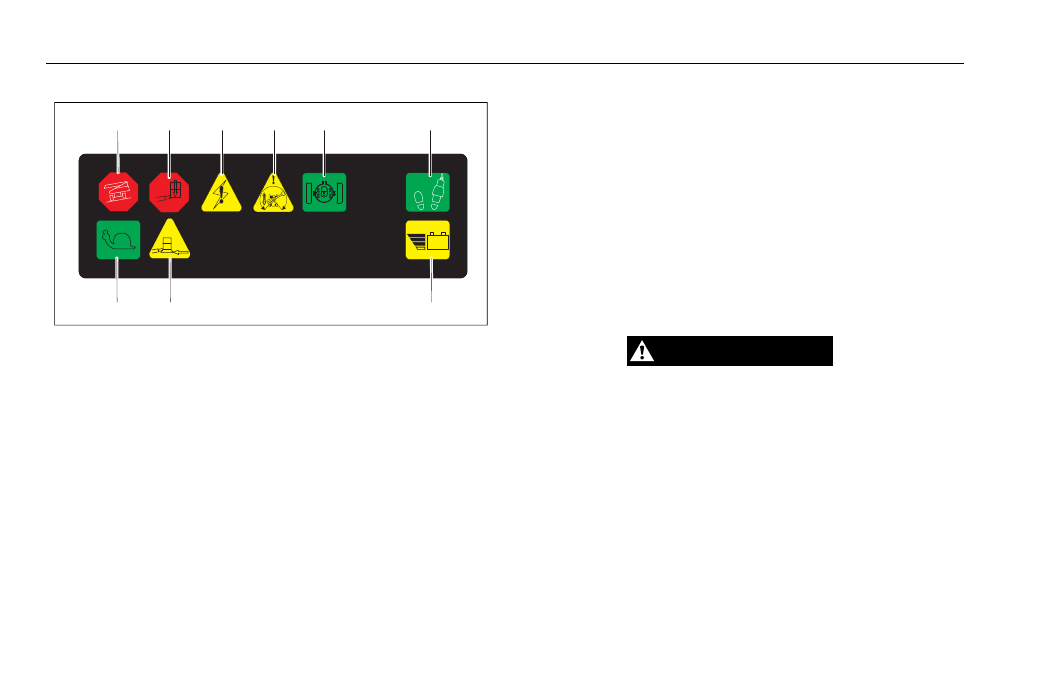

Рисунок 3-6. Панель индикаторов пульта управления
с платформы — с ориентацией движения
