РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3123245 – Подъемник JLG – 3-9
1704422
1 2 14
4 5 3 6 15 7 8 9 10
11 12 13
1705170 A 1702938
1. Питание и аварийный останов
2. Разблокирование генератора
3. Огни
4. Ход и рулевое управление 5. Телескопирование
6. Шарнирный гусек
7. Вращающее устройство
гуська стрелы
8. Вращение платформы
9. Скорости движений
10. Подъем/поворот главной стрелы
11. Положительная тяга
12. Блокировка выравнивания
платформы
13. Гудок
14. Блокировка
ориентации движения
15. Блокировка системы
Soft Touch

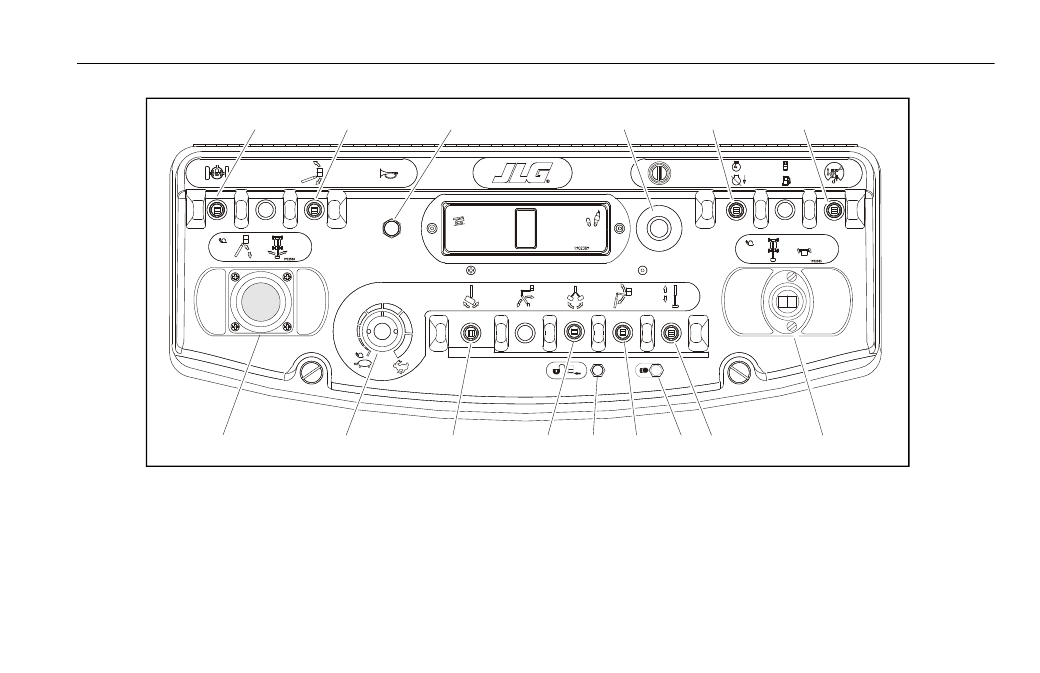

Рисунок 3-4. Пульт управления с платформы — с ориентацией движения
