Компоненты удлинителя подставки в сборе -9 – Инструкция по эксплуатации JLG 41AM Operator Manual
Страница 81
Advertising
РАЗДЕЛ 5 — ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ (ПО ЗАКАЗУ)
3123394
— Подъемник JLG —
5-9
1. Узел лебедки
2. Подъемные тросики лебедки
3. Стопорный винт боковой
направляющей
4. Катушка блокировки
с тросиком
5. Аутригеры машины AM
6. Концевая опора подставки
7. Вертикальная
направляющая опоры
8. Боковые подъемные
направляющие
9. Короткие балки аутригеров
10. Регулировочный кронштейн
11. Вертикальная
направляющая
12. Торцевая крышка и штифт
регулировочного кронштейна
13. Регулируемый тросовый
замок

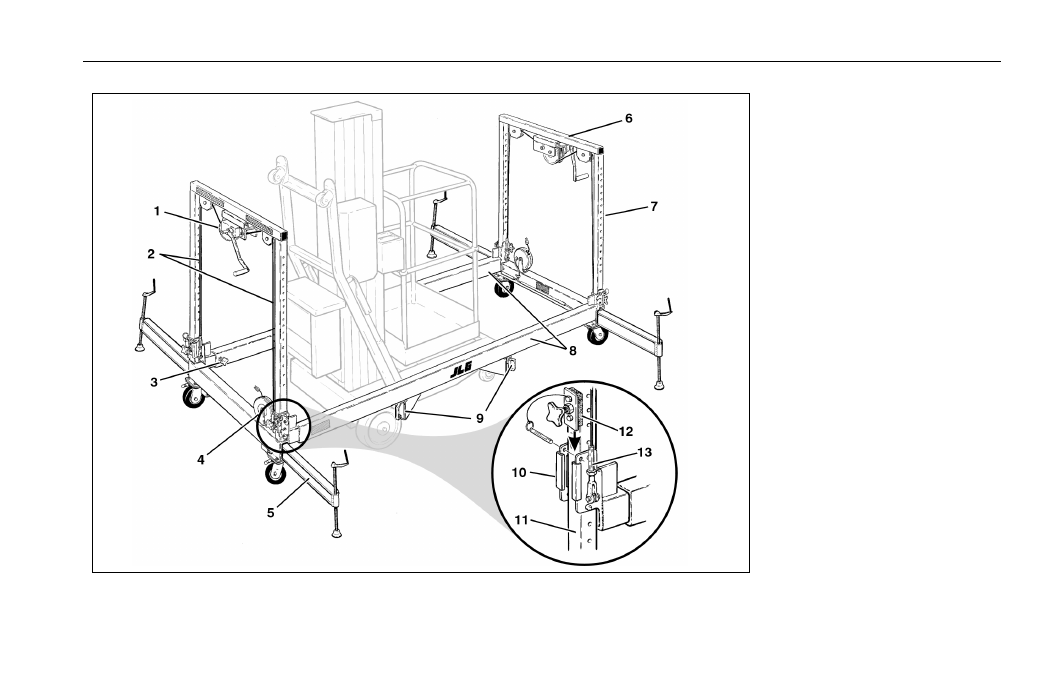

Рис. 5-4. Компоненты удлинителя подставки в сборе.
