Страница 32
РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-2
— Подъемник JLG —
3123394
3. ГИДРАВЛИЧЕСКИЙ БАК / АВТОМАТИЧЕСКИЙ
ВЫКЛЮЧАТЕЛЬ / ПРЕДОХРАНИТЕЛЬ
(расположенные внутри корпуса пульта
управления с земли)
Уровень гидравлического масла можно проверить
с помощью смотрового отверстия в стенке крышки.
ПРИМЕЧАНИЕ. Проверяйте гидравлическое масло только
при полностью опущенной платформе и после того,
как платформа несколько раз будет
поднята/опущена вверх-вниз.
Автоматический выключатель с возвратной кнопкой,
рассчитанный на 20 А, в моделях AM-AC расположен
на крышке распределительной коробки.
В моделях AM-DC предохранитель на 5 А
расположен внутри крышки пульта управления
с земли.
Клапан ручного опускания
(См. Рис. 3-2. или Рис. 3-3.)
Расположен с задней стороны и в нижней части рамы
основания. Этот подпружиненный обратный клапан
(КРАСНАЯ ручка), который нужно потянуть для отпирания,
позволяет опускать платформу в аварийной ситуации или
при отключении питания.

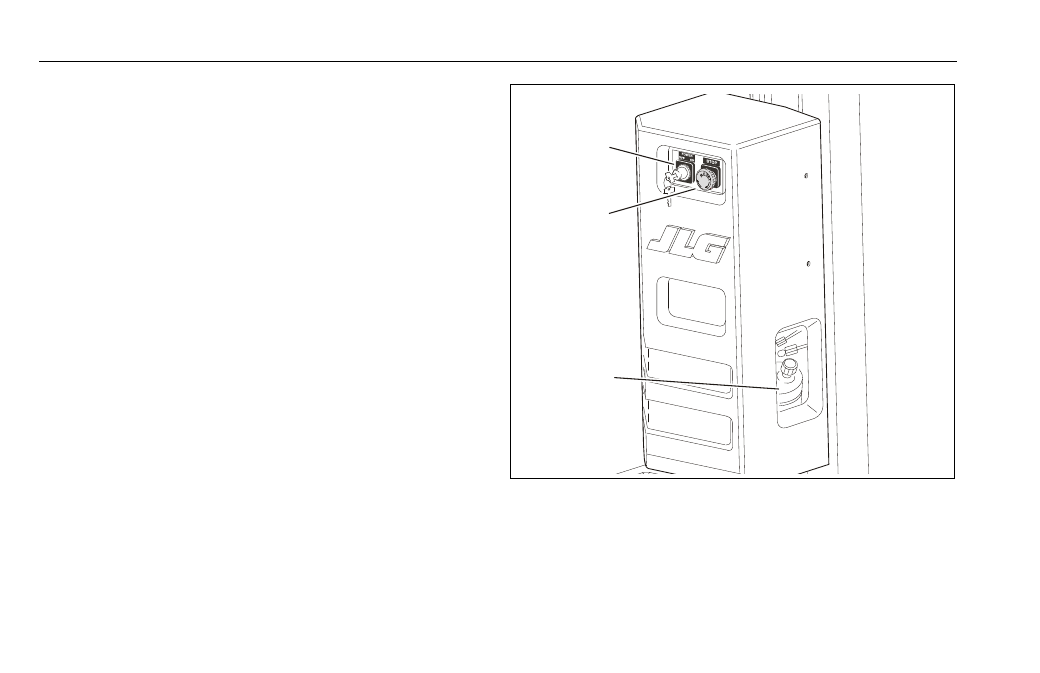

Рис. 3-1. Пульт управления с земли.
1. Ключ «Питание ВКЛ/ВЫКЛ»
2. Питание и аварийный останов
3. Гидравлический бак / автоматический выключатель /
предохранитель
2
1
3
