РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-14
— Подъемник JLG —
3123548

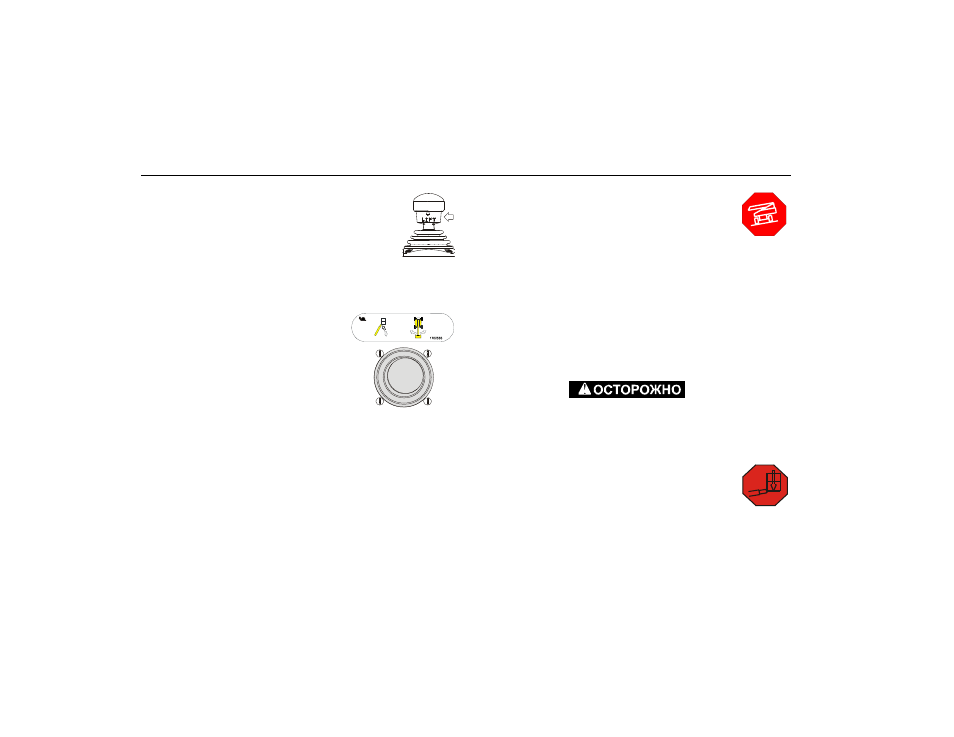

ПРИМЕЧАНИЕ. Чтобы привести в действие руко-
ятку управления подъемом/поворотом
главной стрелы, потяните за стопорное
кольцо, находящееся под ручкой.
ПРИМЕЧАНИЕ. Рукоятка управления подъема/пово-
рота главной стрелы подпружинена и при отпускании
возвращается в нейтральное положение («выключено»).
16.
Контроллер подъема главной
стрелы и вращения
Обеспечивает подъем главной
стрелы и вращение. Нажимайте
вперед для подъема и потя-
ните назад для опускания.
Перемещайте вправо или влево
для вращения в соответствую-
щем направлении. Перемещения рукоятки воздейст-
вуют на переключатели, обеспечивающие выполнение
выбранных движений.
Панель индикаторов пульта управления с
платформы
(См. Рис. 3-4., Панель индикаторов пульта управления с плат-
формы)
1.
Индикаторная лампа и аварийная сигнали-
зация наклона
Показывает, что шасси находится на склоне.
Звуковая сигнализация прозвучит также,
если шасси находится на склоне и стрела поднята из
горизонтального положения. Если индикаторная лампа
горит, когда стрела поднята или выдвинута, втяните и
опустите стрелу ниже горизонтали, а затем, прежде чем
продолжать работу, выровняйте машину. Если стрела
поднята над горизонталью, а машина находится на
склоне, загорится сигнальная лампа наклона и раздастся
звуковой сигнал наклона, и автоматически включается
ПОЛЗУЧИЙ режим.
ЕСЛИ СИГНАЛЬНАЯ ЛАМПА НАКЛОНА ГОРИТ, КОГДА СТРЕЛА ПОДНЯТА ИЛИ ВЫД-
ВИНУТА, ВТЯНИТЕ И ОПУСТИТЕ СТРЕЛУ НИЖЕ ГОРИЗОНТАЛИ, А ЗАТЕМ, ПРЕЖДЕ
ЧЕМ ВЫДВИНУТЬ СТРЕЛУ ИЛИ ПОДНЯТЬ НАД ГОРИЗОНТАЛЬЮ, ВЫРОВНЯЙТЕ
МАШИНУ.
2.
Индикатор перегрузки платформы (при
наличии)
Показывает, что платформа перегружена.
