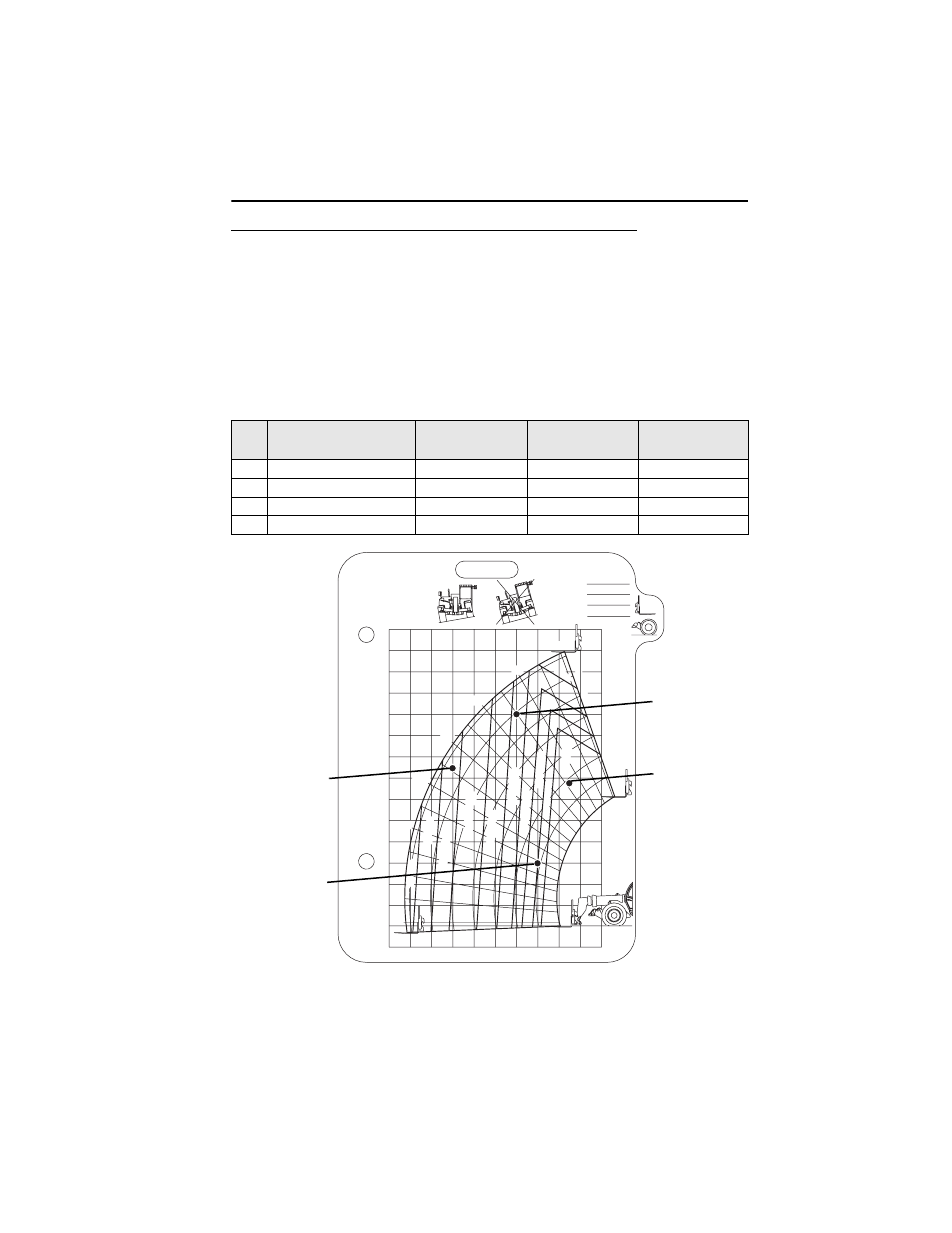

Пример -7, Раздел 4 - навесное оборудование, Пример – Инструкция по эксплуатации JLG 4017 Operator Manual
Страница 75
Раздел 4 - НАВЕСНОЕ ОБОРУДОВАНИЕ
4-7
31200357
Пример
В распоряжении подрядчика есть погрузчик модели xxxx с вилочной кареткой.
Он знает, что это навесное оборудование можно использовать с его моделью,
поскольку:
•
Номер модели или варианта навесного оборудования совпадает с номером
навесного оборудования в таблице грузоподъемности.
•
Таблица грузоподъемности помечена номером модели xxxx и
соответствует конфигурации используемой машины.
Далее приведены примеры различных условий, которые могут встретиться
подрядчику, и объясняется, можно или нельзя поднимать груз.
Примечание. Эта таблица грузоподъемности приведена только в
качестве образца! НЕ пользуйтесь этой таблицей. Используйте таблицу,
находящуюся в кабине оператора.
Вес груза
Расстояние
Высота
Подъем
разрешается
1
3000
кг
3
м
3
м
Да
2
900
кг
7
м
7,5
м
НЕТ
3
3750
кг
1,5
м
6,75
м
Да
4
2500
кг
4
м
10
м
НЕТ
