Раздел 4 - НАВЕСНОЕ ОБОРУДОВАНИЕ
4-4
31200357
4.4
ИСПОЛЬЗОВАНИЕ ТАБЛИЦЫ ГРУЗОПОДЪЕМНОСТИ
Чтобы правильно пользоваться таблицей грузоподъемности (см. стр. 4-5),
оператору в первую очередь необходимо определить и (или) получить
следующее.
1.
Навесное оборудование, рекомендуемое компанией JLG. См.
«
РЕКОМЕНДУЕМОЕ НАВЕСНОЕ ОБОРУДОВАНИЕ» на стр. 4-1.
2.
Надлежащую таблицу грузоподъемности.
3.
Вес поднимаемого груза.
4.
Данные об установке груза:
a.
ВЫСОТУ, на которой он должен быть установлен.
b.
РАССТОЯНИЕ между передними шинами погрузчика и местом
установки груза.
5.
В таблице грузоподъемности найдите линию, соответствующую этой
высоте, и идите по ней до нужного расстояния.
6.
Число в зоне нагрузки, в которой пересекаются две линии, является
максимальной грузоподъемностью для данной операции. Если линии
пересекаются на границе между зонами, нужно использовать меньшее
значение грузоподъемности.
Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза.
В таблице грузоподъемности определите границы зоны нагрузки и не выходите
за них.

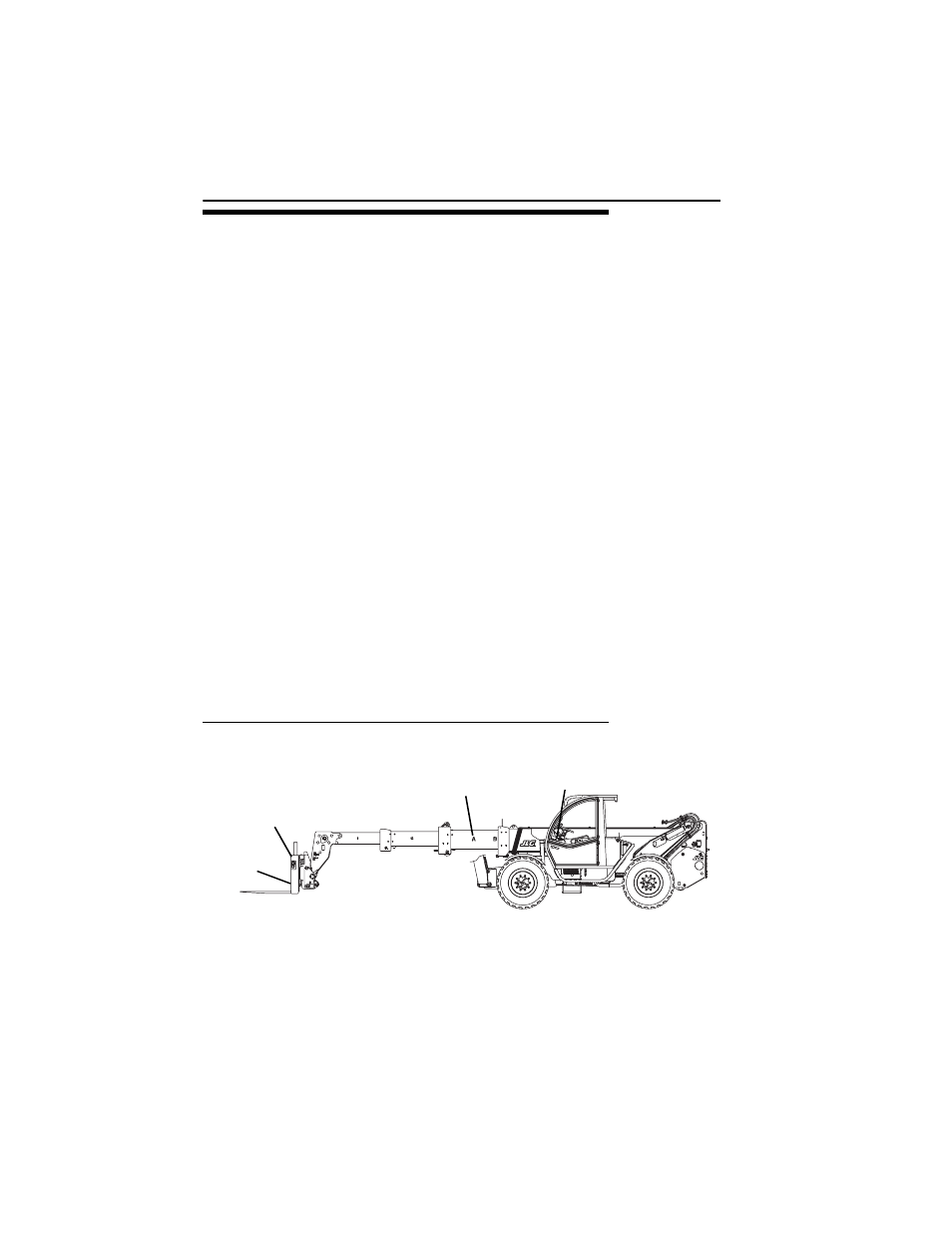

Расположение индикаторов грузоподъемности
OZ0850
Индикатор
выдвижения
стрелы
Клеймо с
весом
вил
Индикатор угла
подъема стрелы
(
внутри кабины)
Паспортная
табличка
навесного
оборудования
