РАЗДЕЛ 3 - ОТВЕТСТВЕННОСТЬ ПОЛЬЗОВАТЕЛЯ И УПРАВЛЕНИЕ МАШИНОЙ
3-4 – Ножничный подъемник JLG – 3122474
подъема, она будет автоматически отключена
после 3 секунд работы. На машинах с серийным
номером от 0200058922 включительно,
переключатель активации необходимо нажать и
удерживать во время подъема. Переключатель
активации работает вместе только с
переключателем подъема.
2. Переключатель «Зажигание/Аварийный
останов» - красный грибообразный
переключатель «Зажигание/Аварийный останов»
предусмотрен для включения питания машины с
платформы и для отключения питания машины в
аварийной ситуации. Чтобы включить питание,
нужно установить переключатель в верхнее
положение («Вкл.»), чтобы выключить питание,
его нужно установить в нижнее положение
(«Выкл.»).
3. Кнопка пуска - кнопочный переключатель с
мгновенным контактом подает электропитание на
соленоид стартера, если переключатель
«Зажигание/Аварийный останов» включен, и
нажата кнопка «ПУСК».
4. Аварийный звуковой сигнализатор наклона
(на 400 RTS по спецзаказу) - аварийный
звуковой сигнализатор наклона активируется
аварийным переключателем наклона, когда
шасси находится на крутом склоне (свыше 5° на
400RTS и 2° на 500RTS) с поднятой платформой.
ЕСЛИ СИГНАЛЬНАЯ ЛАМПА НАКЛОНА
ЗАГОРАЕТСЯ, КОГДА ПЛАТФОРМА НАХОДИТСЯ В
ПОДНЯТОМ ПОЛОЖЕНИИ, ПОЛНОСТЬЮ ОПУСТИТЕ
ПЛАТФОРМУ, А ЗАТЕМ, ПРЕЖДЕ ЧЕМ СНОВА
ПОДНИМАТЬ ПЛАТФОРМУ, ПЕРЕДВИНЬТЕ
МАШИНУ, ЧТОБЫ ОНА ВЫРОВНЯЛАСЬ.
5. Сигнальная лампа наклона (если
установлена) - сигнальная лампа наклона на
пульте управления загорается, когда шасси
находится на крутом склоне (выше 5° на 400RTS
и 2° на 500RTS).
ВО ИЗБЕЖАНИЕ ТЯЖЕЛОЙ ТРАВМЫ НЕ
РАБОТАЙТЕ НА МАШИНЕ, ЕСЛИ ЛЮБОЙ ИЗ
ТУМБЛЕРНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ ПРИ
ОТПУСКАНИИ НЕ ВОЗВРАЩАЕТСЯ В ПОЛОЖЕНИЕ
«ВЫКЛЮЧЕНО».

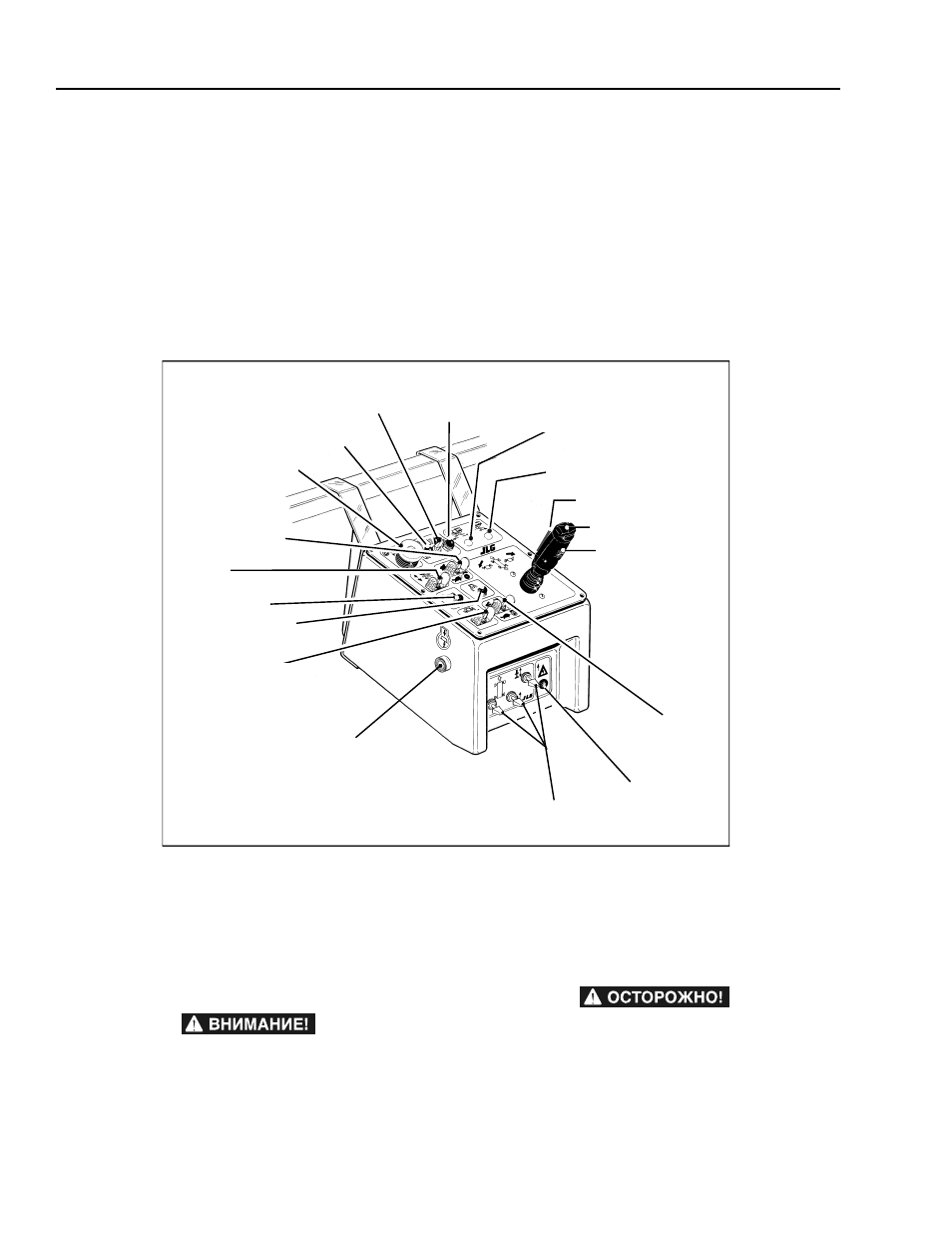

Рис. 3-2. Пульт управления с платформы
ПЕРЕКЛЮЧАТ
ЕЛЬ ФАР
ИНДИКАТОР
ПИТАНИЯ
ИНДИКАТОР
НАКЛОНА
ПЕРЕКЛЮЧАТЕЛЬ
АВАРИЙНОГО
ОСТАНОВА
СКОРОСТЬ
ДВИЖЕНИЯ
ЛАМПА
ГУДОК
КНОПКА ПУСКА
ДВИГАТЕЛЯ
ЗАДНЕЕ РУЛЕВОЕ
УПРАВЛЕНИЕ
ПЕРЕКЛЮЧАТЕЛЬ
АКТИВАЦИИ
СЕЛЕКТОРНЫЙ
ПЕРЕКЛЮЧАТЕЛЬ
УДЛИНИТЕЛЯ ПЛАТФОРМЫ
ПЕРЕКЛЮЧАТЕЛЬ
УДЛИНИТЕЛЯ ПЛАТФОРМЫ
ПУСКАТЕЛЬ ПРИВОДА
РУЛЕВОЕ
УПРАВЛЕНИЕ
РУКОЯТКА
УПРАВЛЕНИЯ
СКОРОСТЬ
ДВИГАТЕЛЯ
ВСПОМОГАТЕЛЬНАЯ
МОЩНОСТЬ
ВЫРАВНИВАЮЩИЕ
ДОМКРАТЫ
