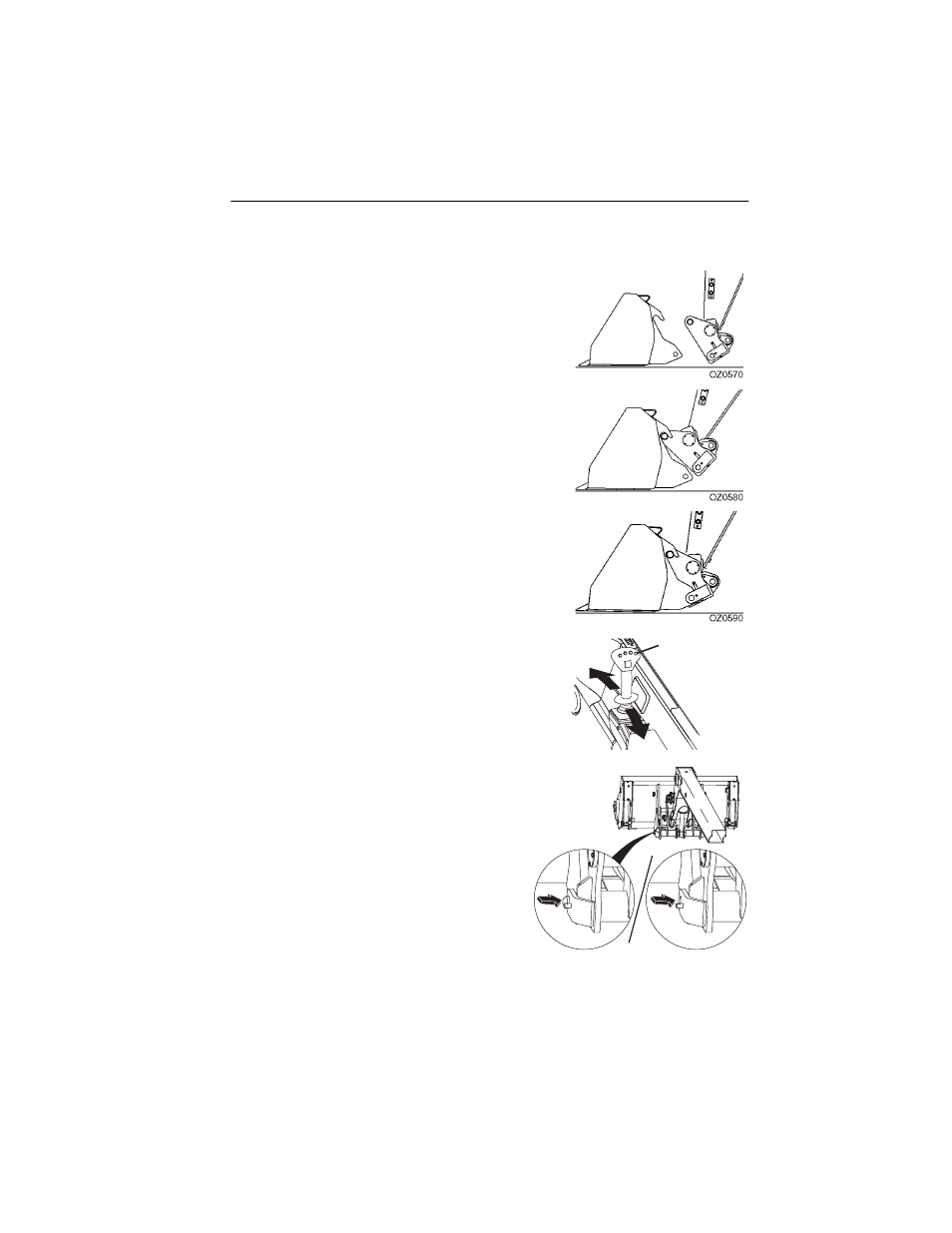

Гидравлический
быстродействующий
замыкатель
Эта
процедура
установки
рассчитана
на
одного
человека
.
1.
Втяните
быстродействующий
замыкатель
,
чтобы
образовался
зазор
.
Убедитесь
в
том
,
что
стопорный
палец
выдвинут
.
2.
Совместите
палец
для
навесного
оборудования
с
пазом
навесного
оборудования
.
Приподнимите
стрелу
,
чтобы
палец
для
навесного
оборудования
вошел
в паз
.
3.
Подсоедините
быстродействующий
замыкатель
.
4.
Нажмите
кнопку
(1)
и
одновременно
переведите
рукоятку
управления
,
чтобы
включить
(2)
или
выключить
(3)
быстродействующий
замыкатель
.
5.
Поднимите
стрелу
до
уровня
глаз
и
визуально
убедитесь
в
том
,
что
палец
быстродействующего
замыкателя
выступает
из
отверстия
.
Если
палец
не
выступает
из
отверстия
,
опустите
навесное
оборудование
на
землю
и
вернитесь
к
шагу
2.
6.
Если
навесное
оборудование
гидравлическое
,
подсоедините
гидравлические
шланги
OZ0610
1
2
3
OZ0900
ЗАМКНУТО
РАЗОМКНУТО
