5 -
Навесное оборудование и сцепки
5-3 31200617
5.4
ИСПОЛЬЗОВАНИЕ ТАБЛИЦЫ ГРУЗОПОДЪЕМНОСТИ
Чтобы правильно пользоваться диаграммой грузоподъемности ( см . стр . 5-4),
оператору в первую очередь необходимо определить и ( или ) получить
следующее .
1. Навесное оборудование , рекомендуемое компанией JLG. См .
« РЕКОМЕНДУЕМОЕ НАВЕСНОЕ ОБОРУДОВАНИЕ » на стр . 5-1.
2. Надлежащую диаграмму грузоподъемности .
3. Вес поднимаемого груза .
4. Данные об установке груза :
a. ВЫСОТУ , на которой он должен быть установлен .
b. РАССТОЯНИЕ между передними шинами погрузчика и местом
установки груза .
5. В диаграмме грузоподъемности найдите линию , соответствующую этой
высоте , и идите по ней до нужного расстояния .
6. Число в зоне нагрузки , в которой пересекаются две линии , является
максимальной грузоподъемностью для данной операции . Если линии
пересекаются на границе между зонами , нужно использовать меньшее
значение грузоподъемности .
7. Дополнительные инструкции по работе можно найти в соответствующей
таблице грузоподъемности .
Число в этой зоне нагрузки должно быть не меньше веса поднимаемого груза .
В диаграмме грузоподъемности определите границы зоны нагрузки и не
выходите за них .

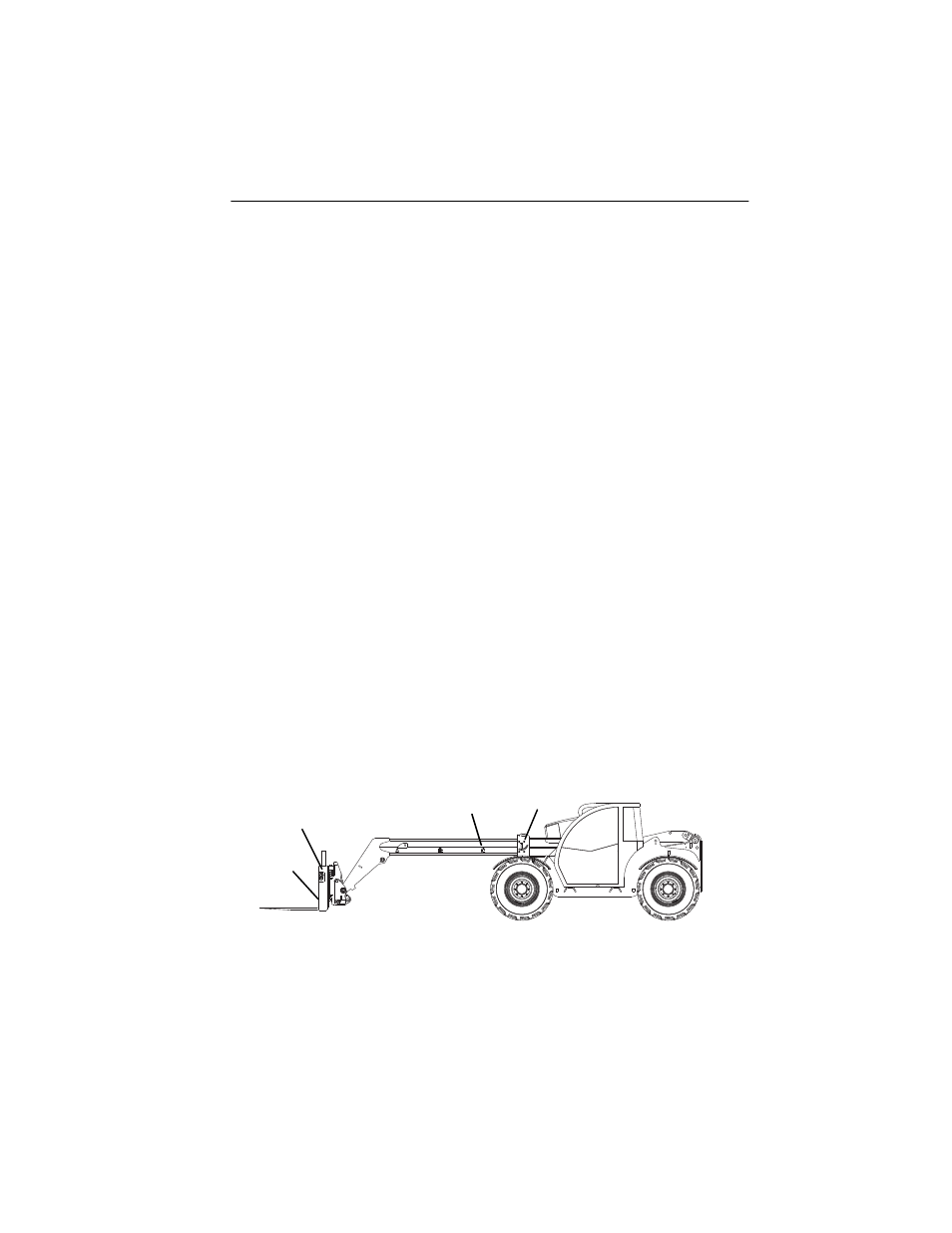

Расположение индикаторов грузоподъемности
OAH0291
70 ° °50 60 10 ° 0 ° - 20 °- 30 ° °40 20 ° 10 °
°
Индикатор
выдвижения
стрелы
Клеймо с
весом вил
Индикатор
угла подъема
стрелы
Паспортная
табличка
навесного
оборудования
