РАЗДЕЛ 3 — ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3-12
– Подъемник JLG –
3123382
1702567 A
1702676-B
1704997
1705170 A
1702938
12
17
16
15
13
14
11
9
8
10
6
7
4
5
3
1
2
1. Выбор скорости движения и крутящего
момента
2. Выравнивание платформы
3. Гудок
4. Питание и аварийный останов
5. Запуск/Вспомогательный источник питания
6. Выбор топлива
7. Блокировка ориентации
движения
8. Ход и рулевое управление
9. Телескопирование
10. Огни
11. Устройство поднятия гуська
12. Блокировка системы Soft
Touch
13. Индикатор системы Soft
Touch
14. Подъем нижней стрелы
15. Вращение платформы
16. Скорости движений
17. Контроллер подъема
главной стрелы
и вращения

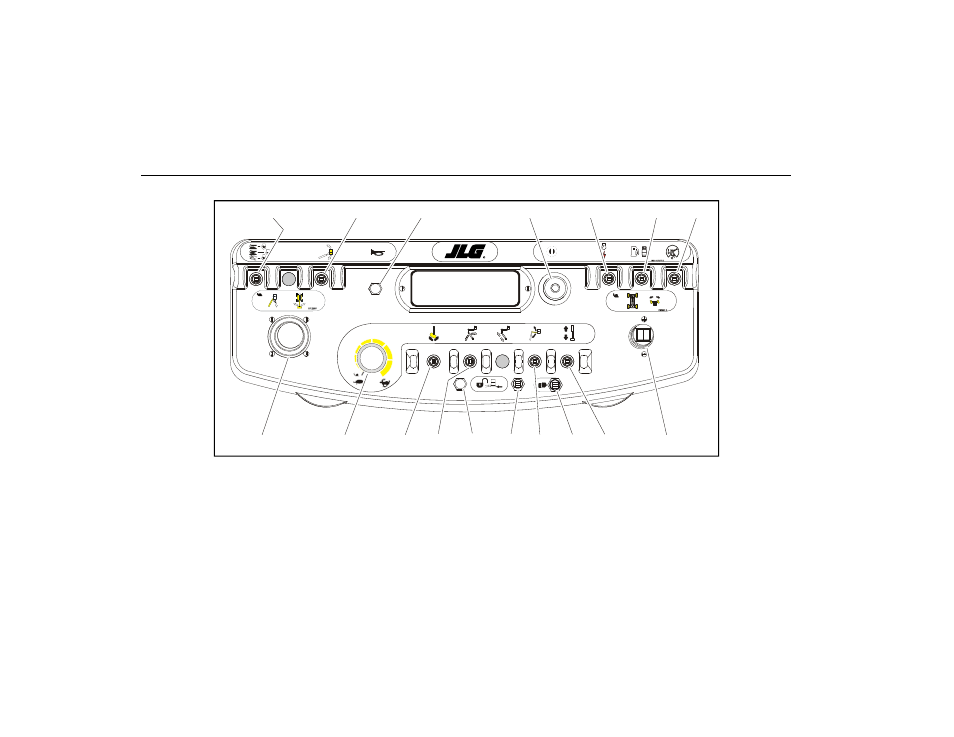

Рис. 3-3. Пульт управления с платформы
