РАЗДЕЛ 3 - ОРГАНЫ УПРАВЛЕНИЯ И ИНДИКАТОРЫ МАШИНЫ
3122744 – Подъемник JLG – 3-9
14 13 12 11 10 16 8 9 7
15
6
5 4 3 2 1
1705170 A 1702938
1. Положительная тяга
2. Блокировка выравнивания
платформы
3. Гудок
4. Питание/аварийный останов
5. Разблокирование генератора
6. Освещение
7. Ход и управление
8. Телескоп
9. Гусек
10. Вращение гуська 11. Подъем нижней
секции стрелы
12. Вращение
платформы
13. Скорости
движений
14. Подъем главной секции
стрелы и вращение
15. Коррекцияорие
нтациидвижения
16. Сенсорный переключатель
управления

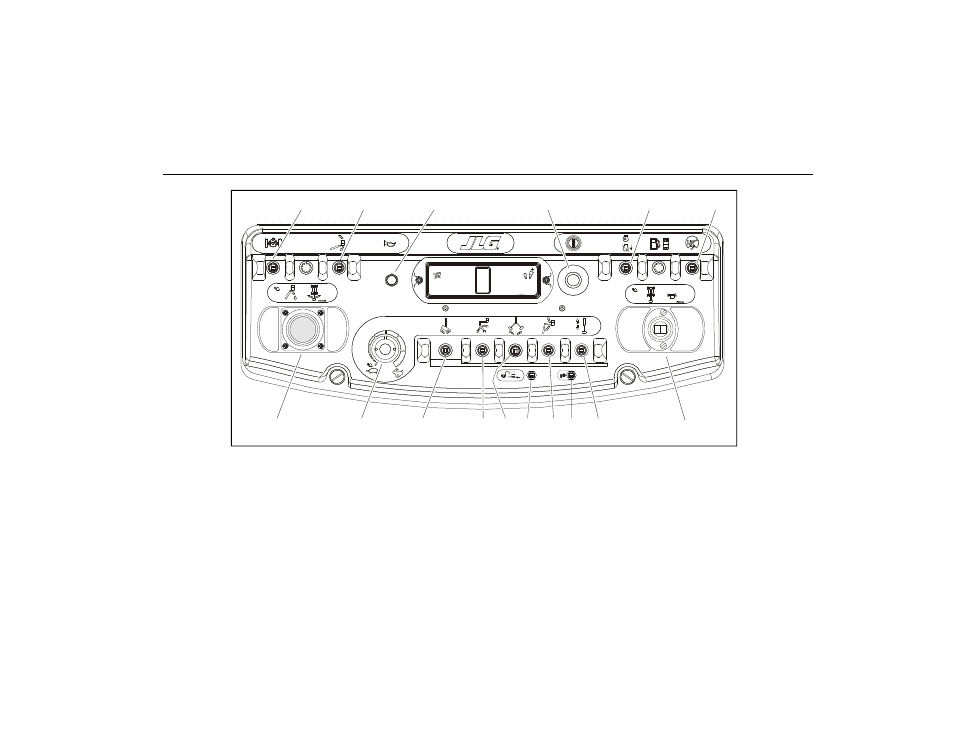

Рисунок 3-4. Пульт управления платформой– ориентация движения.
