РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
2-8
– Подъемник JLG –
3122744

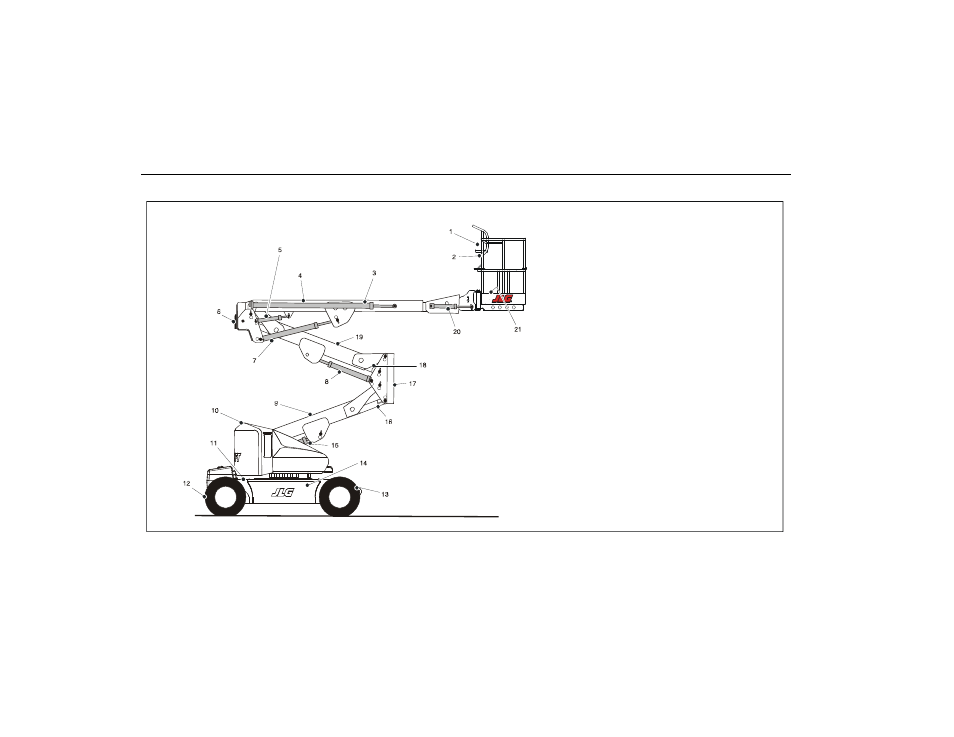

Рисунок 2-1. Основные обозначения
1.
Пульт управления с платформы
2.
Платформа
3.
Верхняя секция стрелы
4.
Цилиндр телескопирования
5.
Главный цилиндр
6.
Верхняя стойка
7.
Верхний цилиндр подъема
8.
Средний цилиндр подъема
9.
Нижняя секция стрелы
10. Поворотная часть
11. Рама
12. Управляемые колеса
13. Ведущие колеса
14. Отсек аккумуляторных батарей
15. Нижний цилиндр подъема
16. Нижнее звено
17. Нижняя стойка
18. Верхнее звено
19. Средняя секция стрелы
20. Вспомогательный цилиндр
21. Ножной переключатель
