РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-22 31200626

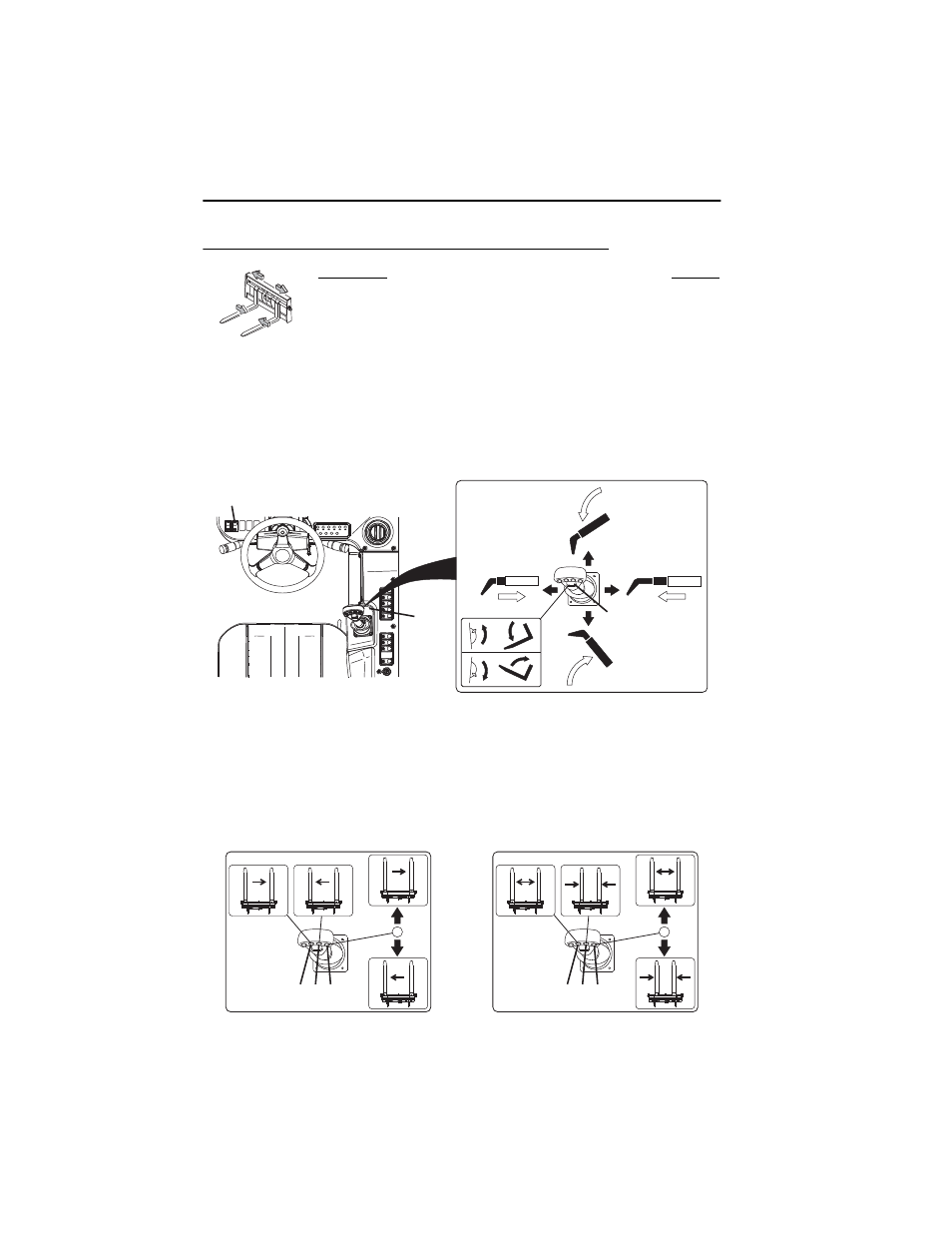

Каретка бокового смещения
/
регулировки положения вил
(723A)
Описание № изд .
Каретка бокового смещения / регулировки
положения вил , 1031 мм ........................................1001091316
Пользуйтесь таблицей грузоподъемности для навесного оборудования с
кареткой бокового смещения / регулировки положения вил .
Чтобы определить максимальную грузоподъемность , см .
« ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА , НАВЕСНОГО
ОБОРУДОВАНИЯ И ВИЛ » на стр . 5-2.
Рукоятка управления (1) управляет подъемом и опусканием , а также
выдвижением и втягиванием стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона вил .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
OAH1720
OAH1740
1
6
2
OAH1730
5 3 4 5 3 4
БОКОВОЕ СМЕЩЕНИЕ РЕГУЛИРОВКА ПОЛОЖЕНИЯ ВИЛ
