РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-18 31200626
Каретка бокового наклона
(619A
и
723A)
Описание № изд .
Каретка бокового наклона , 1219 мм ......................... 1001099613
Вилы , двойные заостренные 38 x 152 x 1524 мм ... 1001099457
Вилы , захват для поддонов 50 x 101 x 1219 мм ..... 1001099458
Вилы , объемные 50 x 50 x 1219 мм ................................2340037
Пользуйтесь таблицей грузоподъемности для навесного оборудования на
каретке бокового наклона
Чтобы определить максимальную грузоподъемность , см .
« ГРУЗОПОДЪЕМНОСТЬ ТЕЛЕСКОПИЧЕСКОГО ПОГРУЗЧИКА , НАВЕСНОГО
ОБОРУДОВАНИЯ И ВИЛ » на стр . 5-2.

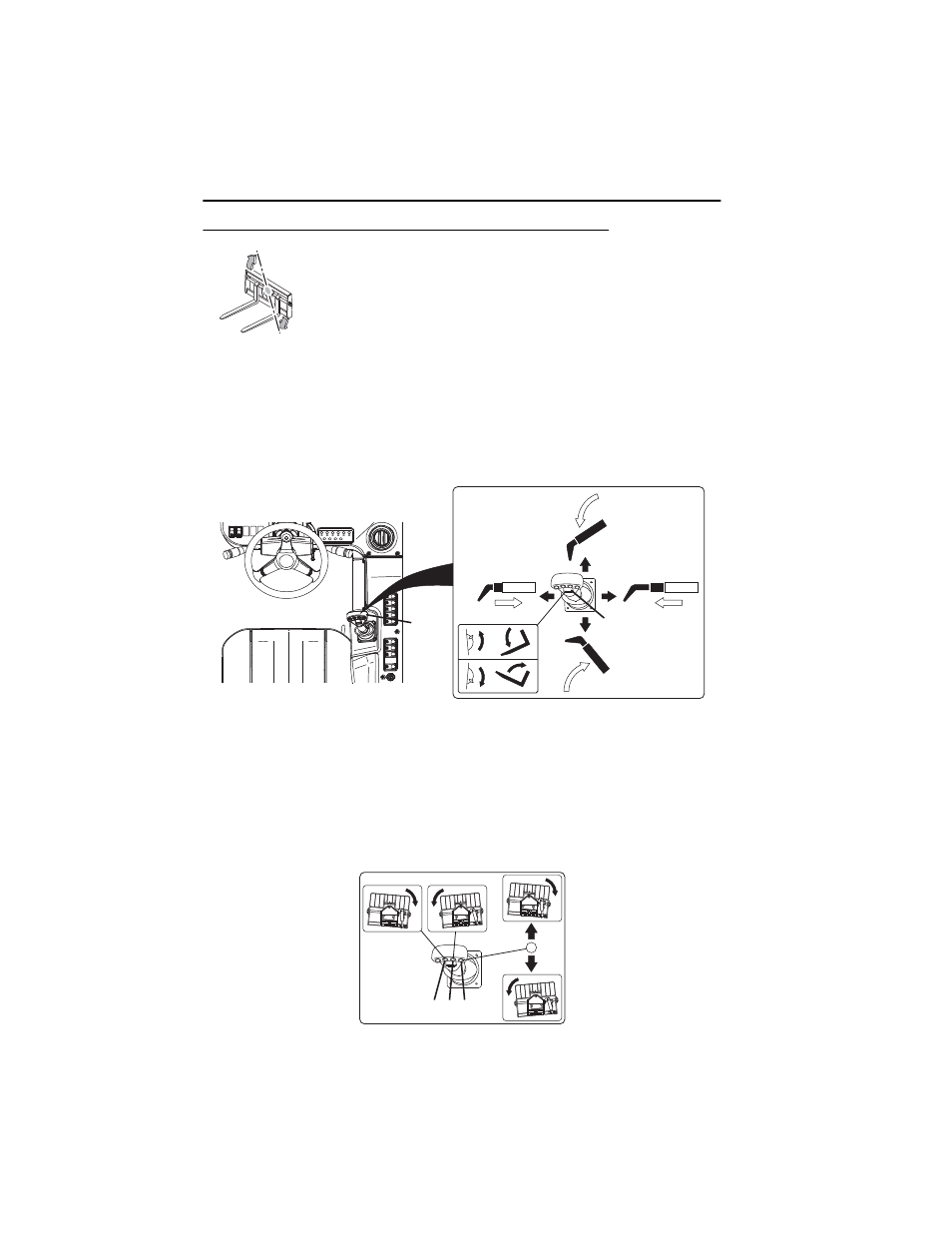

Рукоятка управления (1) управляет подъемом и опусканием , а также
выдвижением и втягиванием стрелы .
Роликовый переключатель угла наклона навесного оборудования (2) управляет
углом наклона вил .
• Для наклона вверх передвиньте роликовый переключатель вниз .
• Для наклона вниз передвиньте роликовый переключатель вверх .
OAL1550
OAH1690
1 2
OAH1700
5 3 4
