РАЗДЕЛ 3 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ И УПРАВЛЕНИЕ МАШИНОЙ
3122356 – Подъемник ножничного типа JLG – 3-5
3.5 СРЕДСТВА УПРАВЛЕНИЯ
И ИНДИКАТОРЫ ДЛЯ
ПРОПОРЦИОНАЛЬНОГО УПРАВЛЕНИЯ
Эта машина снабжена панелями управления , на
которых для индикации функций управления вместо
слов используются символы
. Чтобы ознакомиться
с этими символами и их функциями , см . рисунок
« Символы ».
Система
JLG SMART™
Машиной управляет система JLG SMART™,
24- вольтовый мультиплексный контроллер двигателя ,
который работает вместе с рукояткой управления и
несколькими переключателями
, чтобы обеспечить
контролирование всех функций машины .
Специальные рабочие характеристики системы
JLG SMART™ отмечены в тех разделах , где это
применимо . Следует обратить особое внимание на эти
рабочие характеристики , так как они могут несколько
отличаться от рабочих характеристик машин JLG
предыдущих моделей .
ЭЛЕКТРИЧЕСКИЕ И ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ
НЕ РЕКОМЕНДУЕТСЯ МЫТЬ СТРУЕЙ ПОД
ВЫСОКИМ ДАВЛЕНИЕМ
. ЕСЛИ СТРУЯ ВОДЫ ПОД
ВЫСОКИМ ДАВЛЕНИЕМ ИСПОЛЬЗУЕТСЯ ДЛЯ
МЫТЬЯ УЗЛОВ
, СОДЕРЖАЩИХ ЭЛЕКТРИЧЕСКИЕ
ИЛИ ЭЛЕКТРОННЫЕ КОМПОНЕНТЫ , КОМПАНИЯ
JLG INDUSTRIES, INC. РЕКОМЕНДУЕТ , ЧТОБЫ
ДАВЛЕНИЕ СТРУИ НЕ ПРЕВЫШАЛО 52 БАРА , А
РАССТОЯНИЕ СТРУИ ОТ ЭТИХ КОМПОНЕНТОВ
СОСТАВЛЯЛО НЕ МЕНЕЕ
30,5 СМ . ЕСЛИ НА
ЭЛЕКТРИЧЕСКИЕ ИЛИ ЭЛЕКТРОННЫЕ
КОМПОНЕНТЫ НАПРАВЛЯЕТСЯ СТРУЯ ИЗ
РАСПЫЛИТЕЛЯ
, ТО ВО ИЗБЕЖАНИЕ ИХ СИЛЬНОГО
СМАЧИВАНИЯ РАСПЫЛЕНИЕ ДОЛЖНО БЫТЬ
ПРЯМЫМ И НЕПРОДОЛЖИТЕЛЬНЫМ
.
Пульт управления с земли
ПРИМЕЧАНИЕ : См . раздел « Пульт управления с
земли » для машин с
непропорциональным управлением .

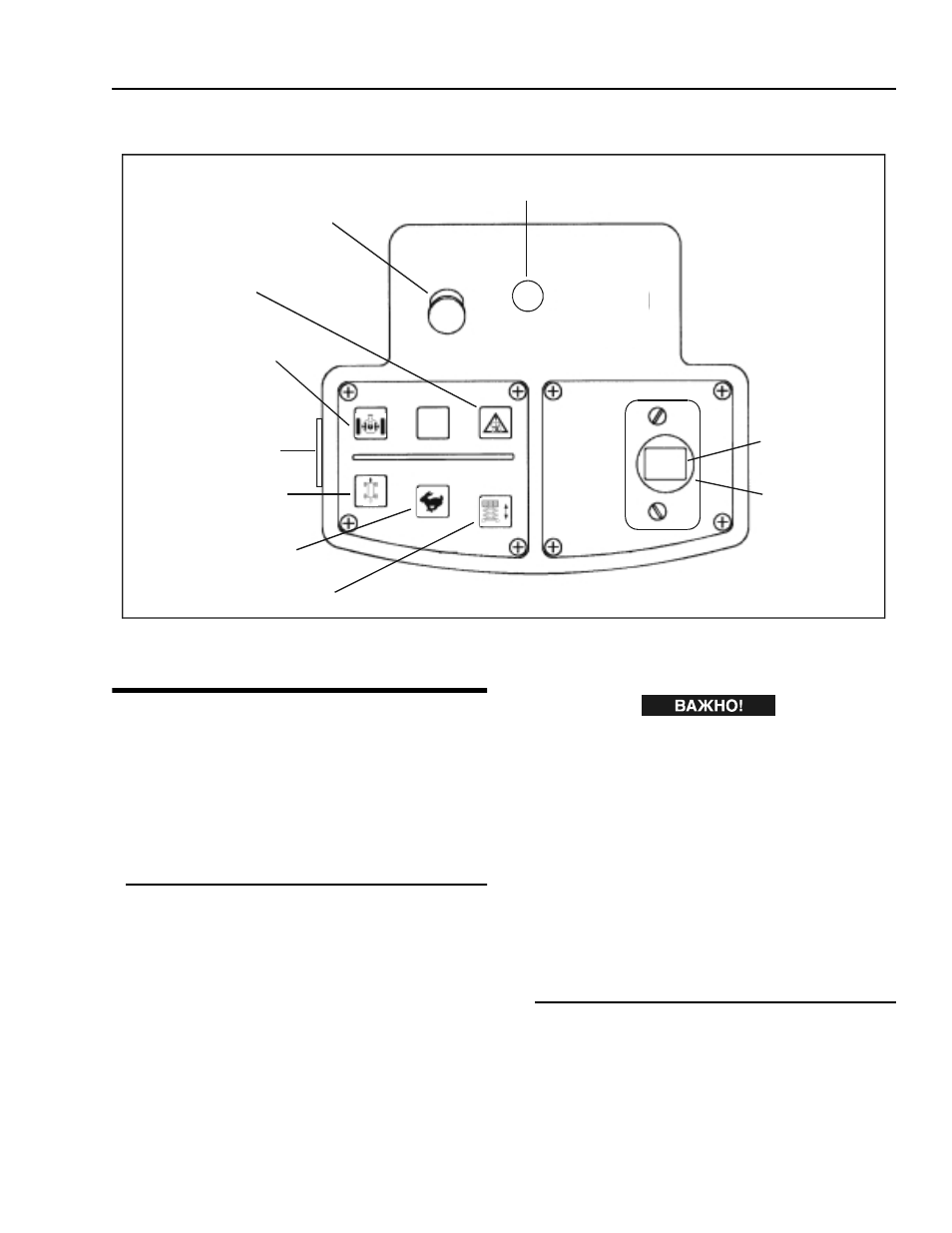

Рис . 3-3. Пульт управления с платформы – пропорциональное управление
Переключатель аварийной
остановки
Звуковой сигнализатор
Переключатель
наклона
Переключатель
Posi-trac
Переключатель
стандартной
передачи
Переключатель
скоростной
передачи
Переключатель
подъема
Индикатор разрядки
батареи Переключатель
хода
Рукоятка
управления
