РАЗДЕЛ 2 — ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3123277 — Подъемник JLG — 2-7
1
2
3
4
5
6
7
8
10
11
9
15
14
13
12

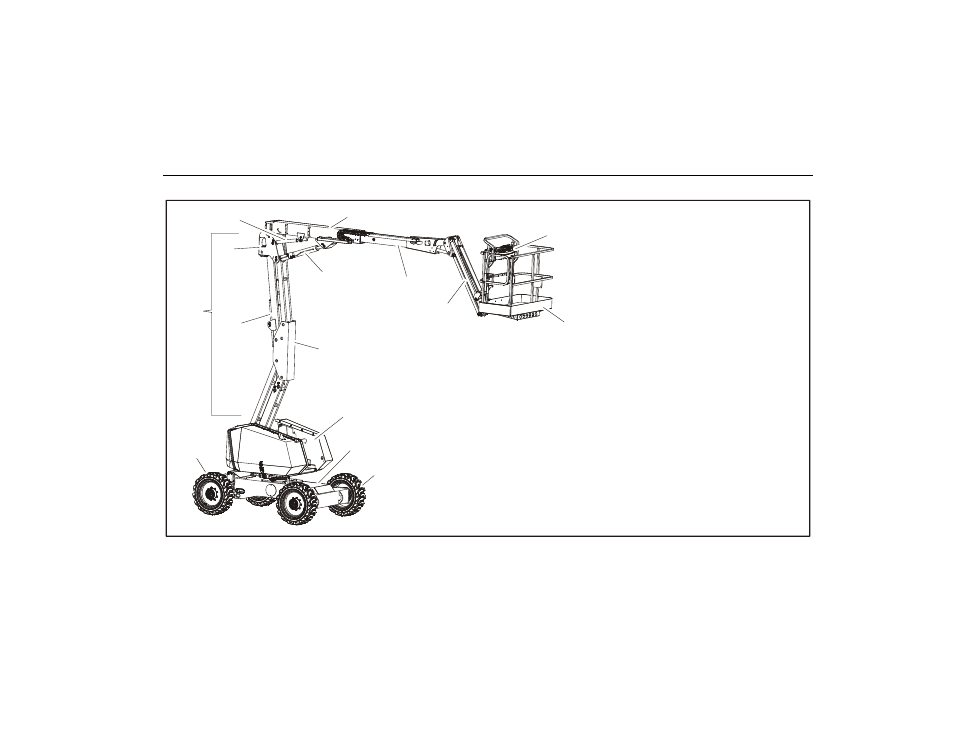

Рис. 2-1. Основные элементы конструкции
1. Платформа
2. Пульт управления с платформы
3. Гусек
4. Секция гуська стрелы
5. Основная секция стрелы
6. Цилиндр подъема главной стрелы
7. Главный цилиндр
8. Верхняя стойка
9. Нижняя стойка
10. Цилиндр подъема нижней стрелы
11. Нижняя стрела
12. Передние ведущие/
управляемые колеса
13. Задние управляемые колеса
14. Рама
15. Поворотная часть
