РАЗДЕЛ 3 - УПРАВЛЕНИЕ МЕХАНИЗМА И КОНТРОЛЬНЫЕ ПРИБОРЫ
3122649
– Подъемник JLG
3-3

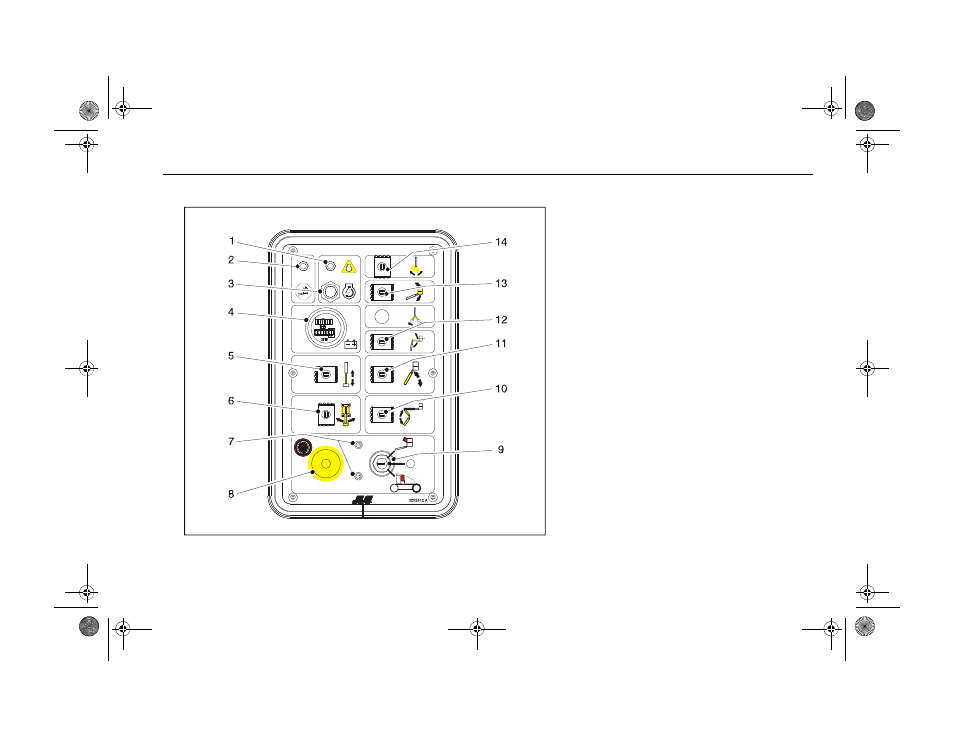

Рисунок 3-1. Наземная панель управления
1. Индикатор неисправности системы
2. Индикатор перегрузки платформы
3. Кнопка запуска Генератора/Двигателя
4. Индикатор заряда аккумулятора и счетчик моточасов
5. Телескопическая секция стрелы
6. Поворот
7. Размыкатели
8. Аварийный останов
9. Переключатель Платформа/Земля
10. Нижний/промежуточный подъемник
11. Верхняя секция стрелы
12. Консольный удлинитель стрелы
13. Выравнивание платформы
14. Поворотное устройство
