РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА МАШИНЫ К РАБОТЕ И ОСМОТР
3122649
– Подъемник JLG
2-7

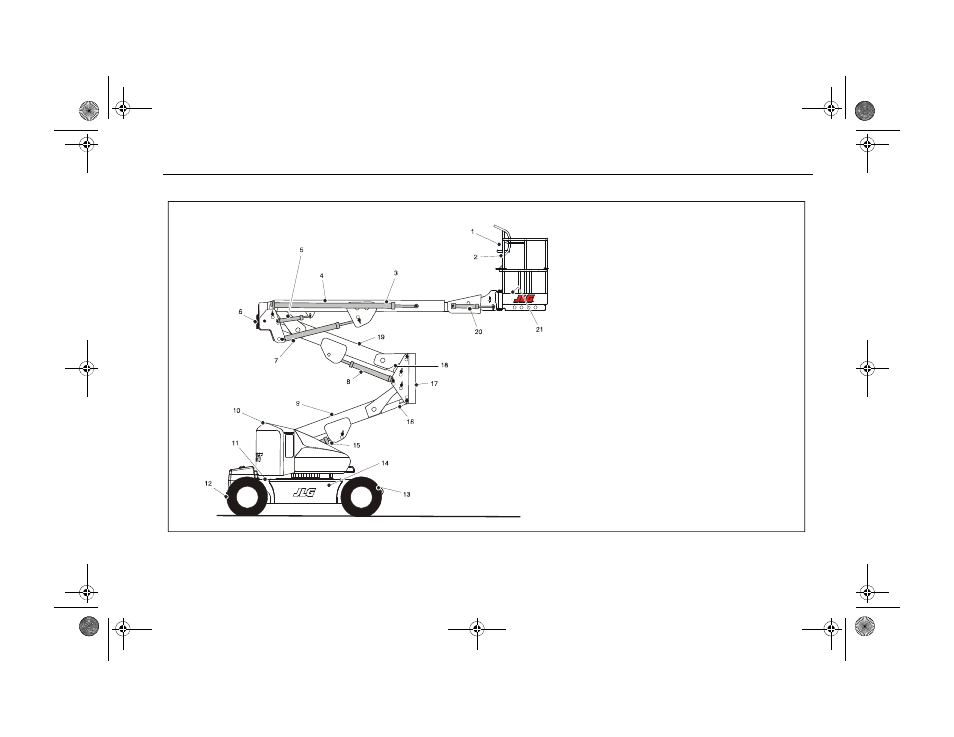

Рисунок 2-1. Основная номенклатура
1. Панель управления платформы
2. Платформа
3. Верхняя секция стрелы
4. Телескопический цилиндр
5. Главный цилиндр
6. Верхняя подпорка
7. Верхний подъемный цилиндр
8. Промежуточный подъемный цилиндр
9. Верхний подъемник
10. Поворотная площадка
11. Шасси
12. Рулевые колеса
13. Ведущие колеса
14. Аккумуляторный отсек
15. Нижний подъемный цилиндр
16. Нижнее звено
17. Нижняя подпорка
18. Верхнее звено
19. Промежуточная секция стрелы
20. Рабочий цилиндр
21. Педальный переключатель
