Chassis tilted – Инструкция по эксплуатации JLG 600SC_660SJC Operator Manual
Страница 31
РАЗДЕЛ 2 - ОБЯЗАННОСТИ ПОЛЬЗОВАТЕЛЯ, ПОДГОТОВКА К РАБОТЕ И ОСМОТР МАШИНЫ
3122804
— Подъемник JLG —
2-11
70ft.
21.34 m
60ft.
18.29 m
60ft.
18.29 m
50ft.
15.24 m
50ft.
15.24 m
40ft.
12.19 m
40ft.
12.19 m
30ft.
9.14 m
30ft.
9.14 m
20ft.
6.10 m
20ft.
6.10 m
10ft.
3.05 m
10ft.
3.05 m
0
10ft.
3.05 m
55 DEGREES
CHASSIS
TILTED
CREEP CUTOUTS
PER PERSONALITY
SETTING
CREEP IF
TILTED > 1.8°
CUTOUTS PER
PERSONALITY SETTING

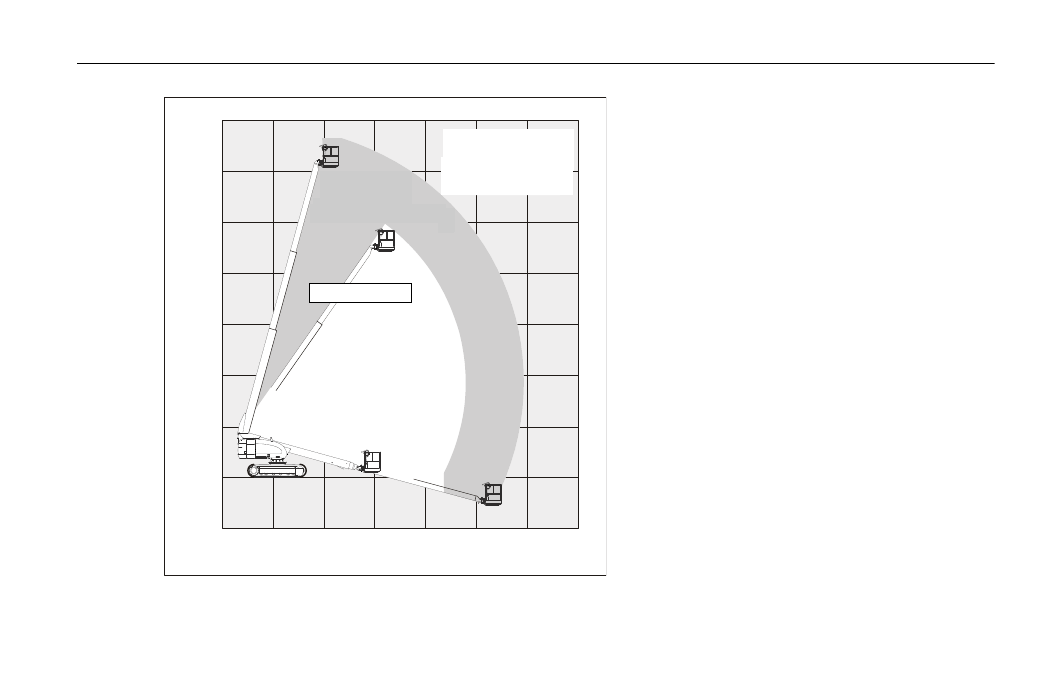

Рис. 2-3. Схемы рабочего диапазона управления функцией движения — лист 3 из 3
ПРИМЕЧАНИЕ. В положении для
транспортировки высокая
скорость будет недоступна
при подъеме выше 10° или
после выдвижения стрелы
на 1 м.
21,34 м
18,29 м
15,24 м
12,19 м
9,14 м
6,10 м
3,05 м
0
3,05 м
3,05 м
6,10 м
9,14 м
12,19 м
15,24 м
18,29 м
НАКЛОННОЕ
ПОЛОЖЕНИЕ
ШАССИ
55 ГРАДУСОВ
ЗАМЕДЛЯЕТСЯ, ЕСЛИ
НАКЛОН > 1,8°
БЛОКИРУЕТСЯ СОГЛАСНО
ПЕРСОНАЛЬНЫМ НАСТРОЙКАМ
ЗАМЕДЛЕНИЕ
БЛОКИРУЕТСЯ
СОГЛАСНО
ПЕРСОНАЛЬНЫМ
НАСТРОЙКАМ
