РАЗДЕЛ
5 -
НАВЕСНОЕ ОБОРУДОВАНИЕ И СЦЕПКИ
5-17 31200424

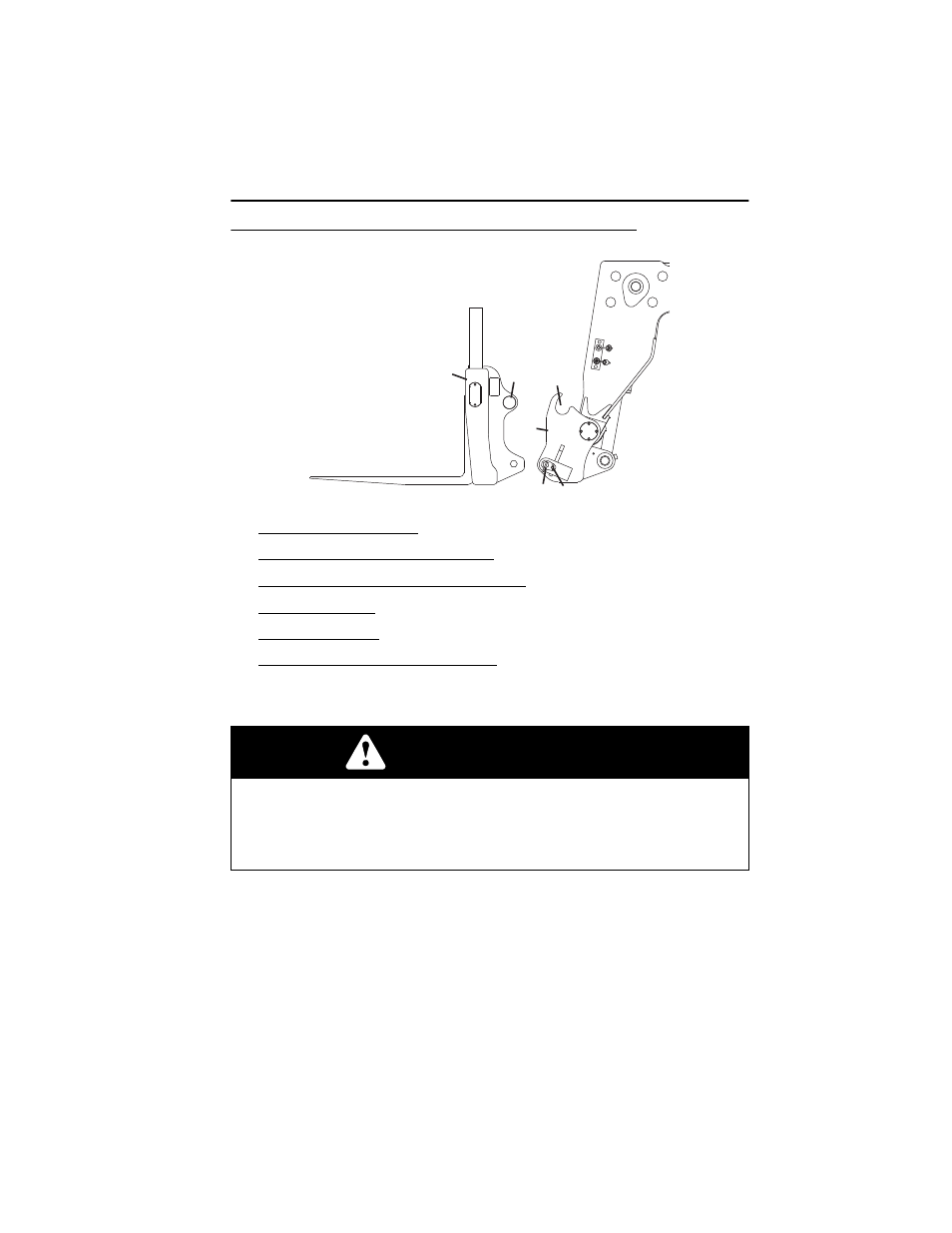

Быстросменное соединение
Manitou
1. Навесное оборудование
2. Палец для навесного оборудования
3. Паз для пальца навесного оборудования
4. Стопорный палец
5. Стопорный штифт ( механическое быстросменное соединение )
6. Быстросменное соединение Manitou ( подробную информацию об
управлении наклоном навесного оборудования из кабины см . на стр . 3-18)
ВНИМАНИЕ
!
ОСТЕРЕГАЙТЕСЬ РАЗДАВЛИВАНИЯ . Обязательно убедитесь в том , что
каретка или навесное оборудование правильно установлены на стреле и
зафиксированы стопорным пальцем и стопорным штифтом . Неправильная
установка может вызвать отсоединение каретки или навесного
оборудования или падение груза .
OZ3610
1 2 3
4
6
5
