Инструкция по эксплуатации JLG 40xxPS Operator Manual
Страница 96
РАЗДЕЛ
5 -
НАВЕСНОЕ
ОБОРУДОВАНИЕ
И СЦЕПКИ
5-14
31200424

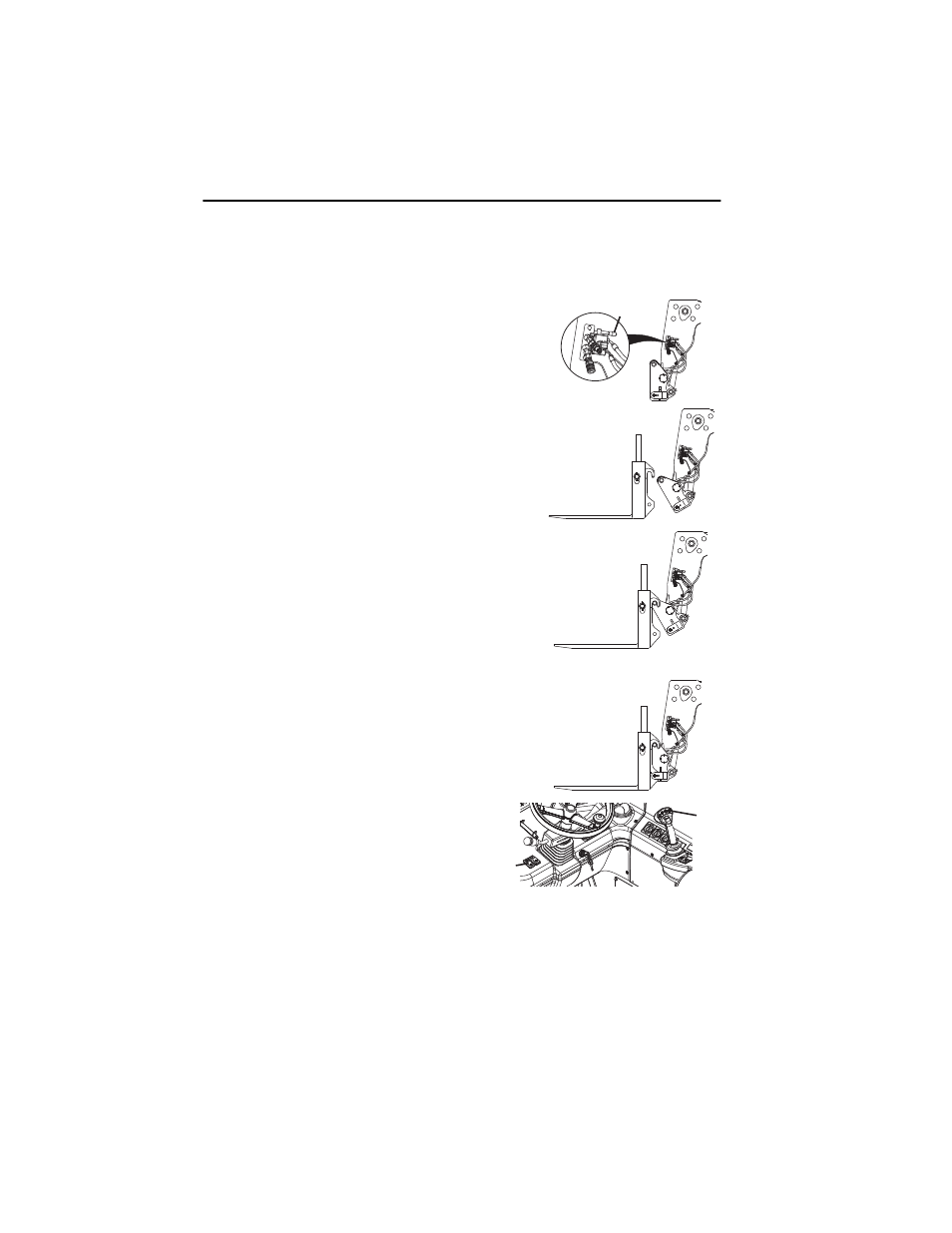

Ручное
гидравлическое
быстросменное
соединение
Эта
процедура
установки
рассчитана
на
одного
человека
.
Перед
выходом
из
кабины
выполните
инструкции
раздела
1.
Для
включения
гидравлического
быстросменного
соединения
поверните
ручку
клапана
вспомогательного
гидроконтура
(1)
назад
,
по
направлению
к
кабине
оператора
.
2.
Наклоните
быстросменное
соединение
вперед
,
чтобы
образовался
зазор
.
Убедитесь
в
том
,
что
стопорный
палец
выдвинут
.
3.
Совместите
палец
для
навесного
оборудования
с
пазом
навесного
оборудования
.
Приподнимите
стрелу
,
чтобы
палец
для
навесного
оборудования
вошел
в паз
.
4.
Наклоните
быстросменное
соединение
назад
,
чтобы
зацепить
навесное
оборудование
.
5.
Нажмите
и
удерживайте
выключатель
(2)
и
кнопку
(3),
одновременно
перемещая
рукоятку
управления
вперед
,
чтобы
зацепить
стопорный
палец
,
или
назад
,
чтобы
отцепить
его
.
OZ3520
1
OZ3530
OZ3540
OZ3550
OZ3570
3
2
