Sv en sk a – Инструкция по эксплуатации Kastor VK-20 Watertank
Страница 15
Sv
EN
SK
A
2.

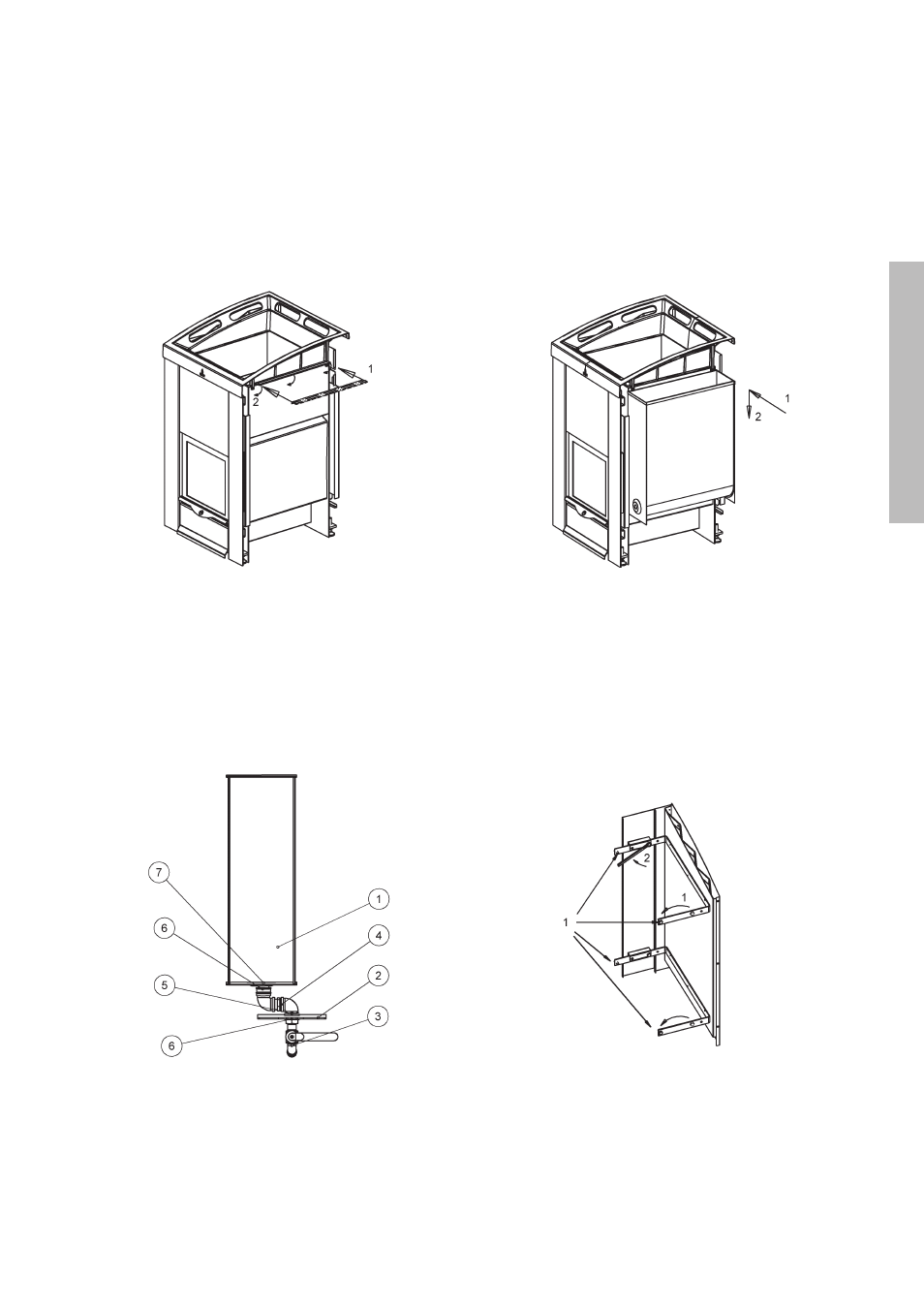

bild 3. Montering av vattenbehållarens stöd
placera vattenbehållarens stöd i hålet på övre ramens nedre kant
och tryck stödet nedåt tills det låser sig.
Ta bort vattenbehållaren från förpackningen, se hur krandelarna som
fastsatts som modell, är monterade.
1. vattenbehållare
2. frampanel
3. Kran
4. vinkelrör
5. Silikontätningsring (på frampanelens innersida)
6. Hård tätningsring (mellan vattenbehållaren och kranen)
6. Hård tätningsring (mellan frampanelen och kranen)
7. Spännmutter
Öppna muttern på insidan av vattenbehållaren och lösgör behållaren.
- placera behållaren vid sidan av bastuugnen bredvid stödet.
- Hålet på framsidan; tryck ner behållaren så att den hänger på stödet
så att stödjärnet går in i spåret på behållarens övre kant.
- centrera behållaren i förhållande till ugnens stomme.
- Sätt mantelpaketets fästbultar (4 st.) i de yttre hålen.
- fäst den bakre täckplåten med medföljande bultar ( 1 st. uppe och nere)
i det övre och nedre stödet
- Justera täckplåten så nära sidomanteln som möjligt.
bild 4a. Upphängning av vattenbehållaren, delar
bild 5. Montering av vattenbehållarens bakre mantel
bild 4b. Upphängning av vattenbehållaren
