Технические данные, Установка, Встраивание прибора в кухонную мебель – Инструкция по эксплуатации Zanussi ZOU 443
Страница 12
12
Оригинальные запчасти для вашего прибора,
которые маркируются приведенным ниже
символом, можно приобрести только в наших
авторизованных сервисных центрах.
Данная духовка может быть совмещена в
единый блок со следующими типами
варочных поверхностей (230 В):
–
ZME 2002 J
–
ZMFW 2302 J
–
ZK 64
Номинальная мощность нагревательных
элементов (духовой шкаф + варочная
поверхность): максимум 8,97 кВт.
Технические данные
Размеры ниши для встраивания
духовки
Высота
59,5 см
Ширина
56,0 – 57,0 см
Глубина
55,0 см
Духовой шкаф (внутренние размеры)
Высота
32,5 см
Ширина
44,0 см
Глубина
39,0 см
Вместимость
55 л
Нижний нагревательный элемент 1000 Вт
Верхний нагревательный элемент 800 Вт
Духовой шкаф
(1000+800)
1800 Вт
Гриль
1750 Вт
Осветительная лампа
25 Вт
Вентилятор духового шкафа
30 Вт
Общая мощность на линии
электропитания
1,85 кВт
Рабочее напряжение 230/400В 3N~50 Гц
Мощность нагревательных
элементов
Установка
Настоятельно рекомендуется, чтобы все
операции по установке прибора
проводились компетентным техническим
специалистом с соблюдением действующих
норм и правил.
Встраивание прибора в
кухонную мебель
Для безупречного функционирования
встроенного в кухонный интерьер прибора
необходимо, чтобы ниша в мебели имела
требуемые размеры (рис. 8 - 9).
Согласно существующим нормативным
положениям все устройства, гарантирующие
защиту от соприкосновения с токопроводящими
и рабочими узлами прибора, должны быть
установлены в приборе так, чтобы их
невозможно было снять без специального
инструмента. В любом случае при встраивании
духовки в мебель должна быть гарантирована
защита от соприкосновения.

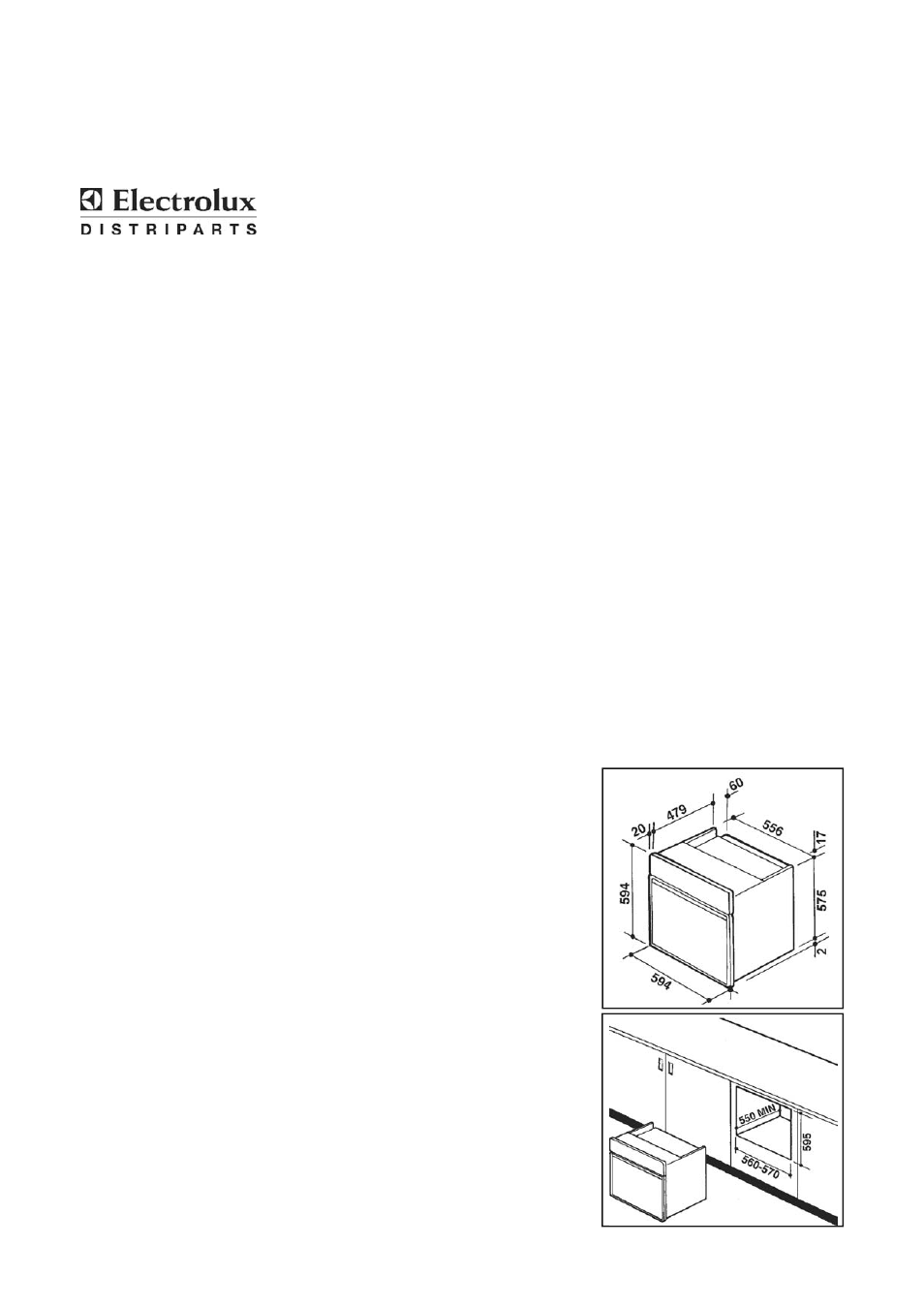

Рис. 9
Рис. 8
