100 m
90 m
80 m
70 m
60 m
50 m
40 m
30 m
20 m
10 m
110 m
5630
10 t
R = 4850
3600
10 t
12 t
54 t
10 t
10 t
10 t
12 t
22,5°
45°
7 6 LTM 1220-5.2 LTM 1220-5.2

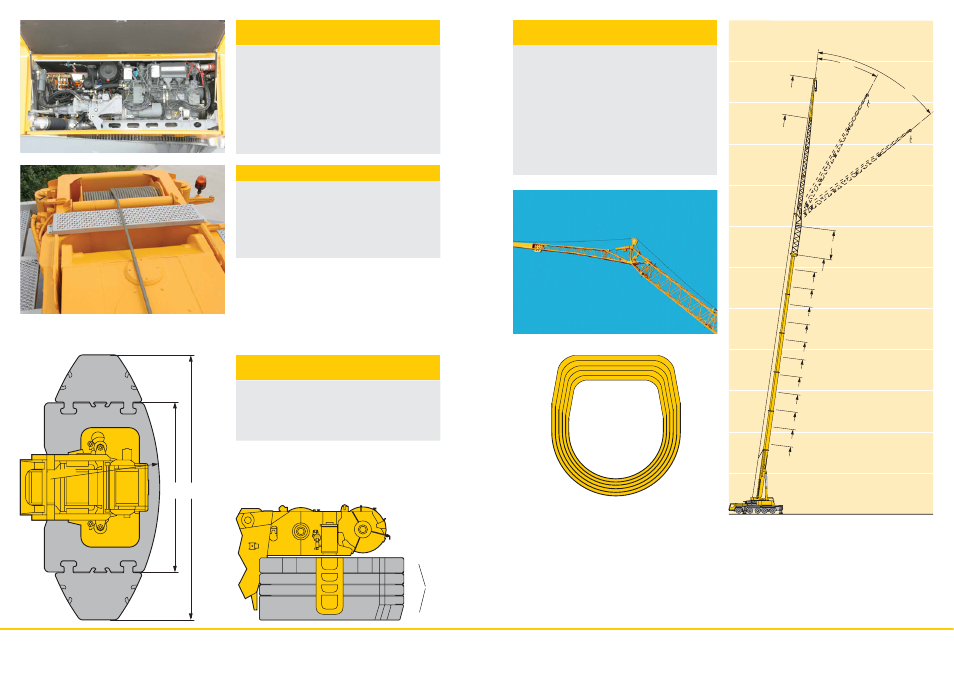

• Двигатель крана: четырехцилиндровый дизель с газотурбинным
наддувом производства Либхерр, тип D934L, мощность180
кВт / 245 л.с.; показатели выброса в соответствии с
Директивами 97/68/EG ступень 3 и EPA/CARB Tier 3;
предназначен для работы в тяжелых условиях, надежный;
расположен напротив кабины крана, благодаря чему
уменьшается уровень шума; электронная система управления
двигателем, оптимизированный расход топлива, выхлопная
система из нержавеющей стали
• Гидравлическая система с пятью аксиально-поршневыми
двойными регулирующими насосами с сервоуправлением и
регулировкой мощности; в серийную комплектацию входит
масляный радиатор с электроприводом
• В серийную комплектацию входит высокоэффективное
подавление шума дизель-гидравлического привода крана
Надежный
привод крана
овальный профиль стрелы
• Лебедки производства Либхерр (механизмы подъема 1 и 2)
со специальными канавками, со встроенными планетарными
редукторами и с подпружиненными пластинчатыми тормозами,
работающими как стопорные
• Аксиально-поршневой нерегулируемый двигатель
собственного изготовления, ориентированный на
использование на кране, проверен и оценен положительно в
ходе жестких испытаний
• Индикация направления вращения лебедки на экране LICCON
• Грузовой канат с малым закручиванием
Подъемные механизмы от Либхерр
•Варианты противовеса 12 т, 22 т, 34 т, 44 т, 54 т и 74 т
• Управление балластировкой из кабины крана
• Процесс балластировки осуществляется быстро благодаря
системе замков
• Балластировочный цилиндр жестко закреплен на поворотной
платформе
• Компактные размеры противовеса; например, при весе
противовеса 54 т ширина его составляет лишь 3,6 м
Монтаж противовеса требует
лишь несколько минут
• Шестисекционная телескопическая стрела длиной 60 м имеет
закругленный овальный нижний пояс, что обеспечивает
высокую боковую жесткость
• Оптимальное использование телескопической стрелы
благодаря большому числу комбинаций выдвижения
• Двухсекционный откидной удлинитель длиной 12,2 – 22 м
может быть удлинен до 29 и 36 м
• Откидной удлинитель устанавливается под углами 0°, 22,5° и
45°, для монтажа может быть использована гидравлическая
система; гидравлический цилиндр для бесступенчатой
перестановки откидного удлинителя под углами 0° - 45°
(по заказу)
• Удлинение телескопической стрелы 7 м, что дает поднятую
еще на 7 м шарнирную точку откидного удлинителя
• Простая и быстрая перезапасовка грузового каната с канатным
замком
• Грузовой крюк с канатным замком; грузовой крюк имеет форму
цилиндра и легко перекатывается при монтаже
Подъем грузов –
точно и безопасно
K 29 m
K 36 m
60 m
7 m
56 m
52 m
47,7 m
43,4 m
39,1 m
34,8 m
30,5 m
26,2 m
21,9 m
17,6 m
13,3 m
