Страница 7: Рабочий вес, Система variolift
A 944 C HD Litronic Перевалочная машина 7
Перевалочное оборудование
с изогнутой перевалочной стрелой 9,50 м
1
2
3
4
0 m
2
4
6
8
10
12
14
16
18
20
0 ft
10
20
30
40
50
60
0
-2
-4
-6
-8
0
-10
-20
-30
2
4
6
8
10
12
14
16
18
10
20
30
40
50
60
20
70
m
ft
-10

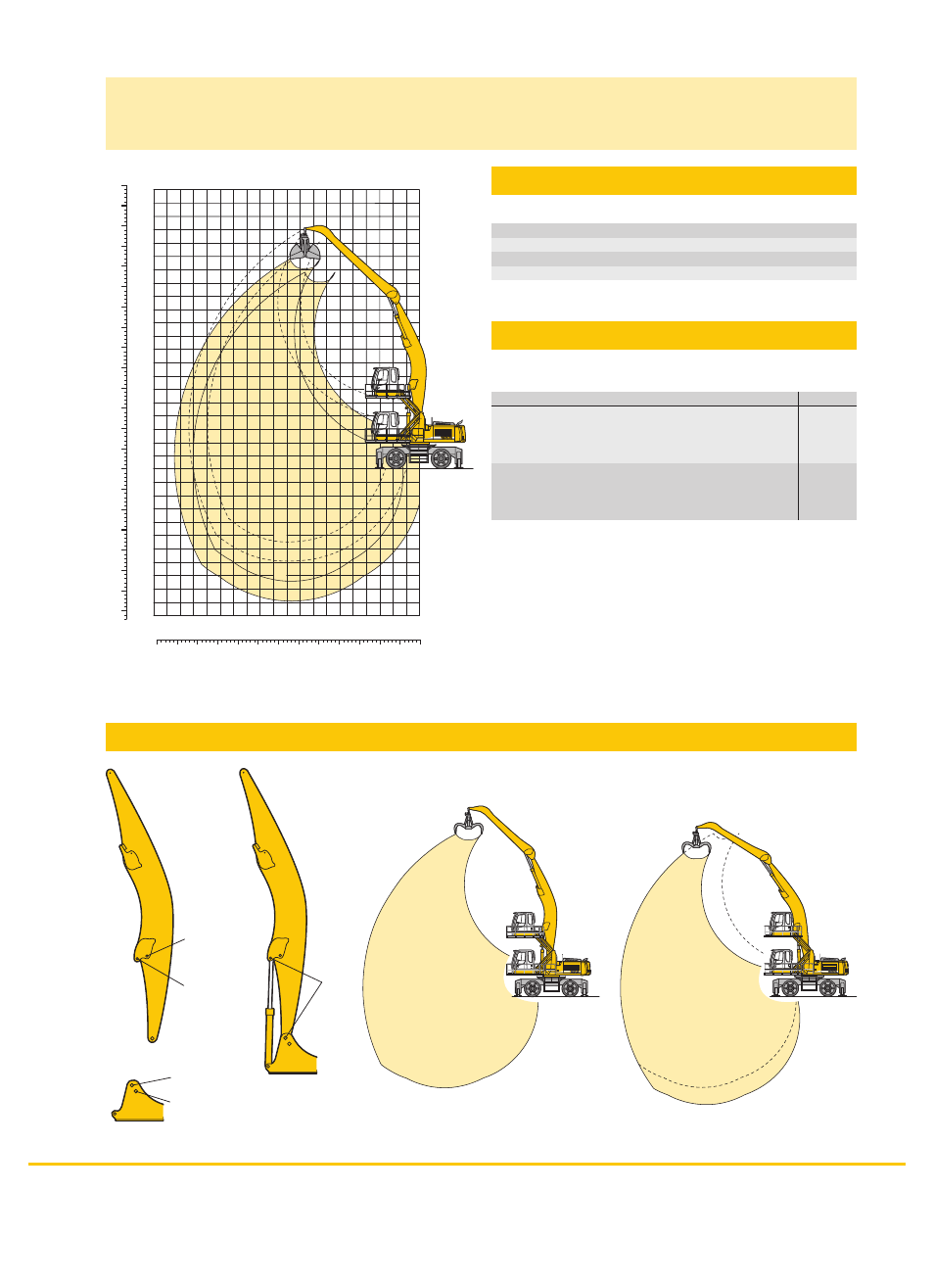

Рабочая зона
Варианты кинематики 3D
1 с перевалочной рукоятью 7,30 м
2 с перевалочной рукоятью 8,80 м
3 с перевалочной рукоятью 7,30 м и грейфером модели 20 B
4 с перевалочной рукоятью 8,80 м и грейфером модели 20 B
Рабочий вес
Рабочий вес включает базовую машину и следующее перевалоч-
ное оборудование:
Вес
Изогнутая перевалочная стрела 9,50 м
перевалочная рукоять 7,30 м
грейфер модели 20 B объемом 1,50 м
3
Гидроподъемник кабины с пилоном кабины 0,35 м
57.000 кг
Изогнутая перевалочная стрела 9,50 м
перевалочная рукоять 8,80 м
грейфер модели 20 B объемом 1,50 м
3
Гидроподъемник кабины с пилоном кабины 0,35 м
57.200 кг
Вариант кинематики 3D:
Увеличение грузоподъемности ниже
уровня стояния и при большом вылете
Вариант кинематики 3C:
Увеличение глубины выемки, например,
для разгрузки трюмов судов
3D
Отвеpcтие D
Отвеpcтие C
Отвеpcтие 3
Вариант
3D
Отвеpcтие 2
3D
3C
3D
Hole D
Hole C
Hole 3
Version
3D
Hole 2
3D
3C
3D
Hole D
Hole C
Hole 3
Version
3D
Hole 2
VarioLift
Plus
: Оптимизация грузоподъемности за счет различного монтажа стрелы
с изменением рабочей зоны
Система VarioLift
Plus
