A 944 C HD Litronic Перевалочная машина 12
The
right
side
is
15
mm
smaller
(fold-out
page)

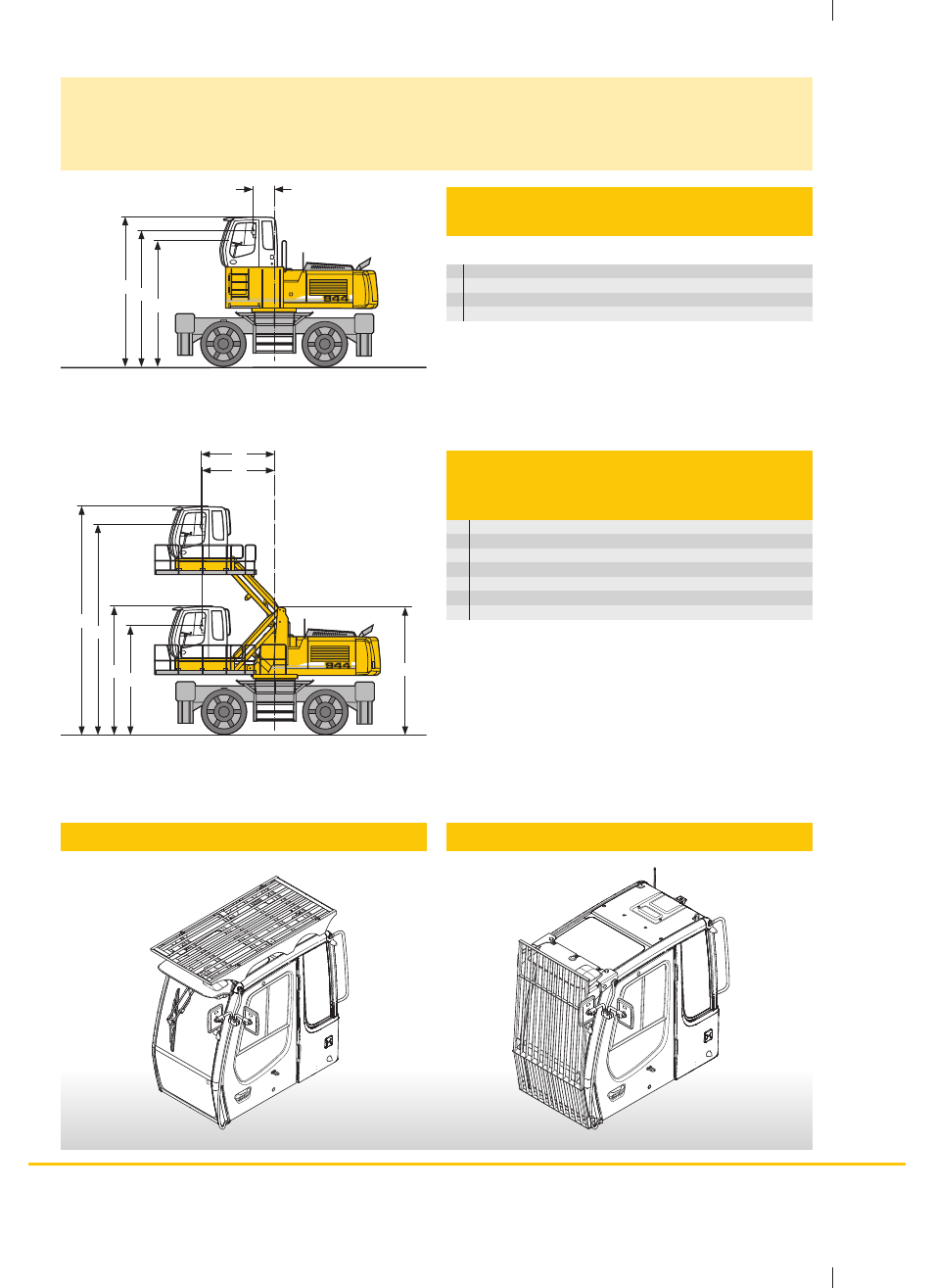

Варианты подъема
и защиты кабины машиниста
D
A
B
C
D1
B1
C1
B2
D2
C2
E
Пилон кабины
для фиксированного подъема
Высота
мм
800 1.200 1.500 2.000
A
мм 3.845 4.235 4.545 5.045
B
мм 4.185 4.575 4.885 5.385
C
мм 4.685 5.075 5.385 5.885
D
мм
755
755
755
755
Пилон обеспечивает фиксированную высоту точки обзора. Для
сокращения транспортной высоты машины кабина может быть
снята, после чего высота машины станет равной величине A.
Для дополнительной защиты машиниста на кабину может быть
установлена защитная решетка с сеткой или без и защитная
решетка переднего окна.
Гидроподъемник кабины
параллелограммный
+ пилон кабины 0,35 м
B1
3.720 мм
B2
7.140 мм
C1
4.220 мм
C2
7.640 мм
D1
2.485 мм
D2
2.480 мм
E
4.205 мм
Параллелограммный подъемник кабины позволяет машинисту
выбирать высоту точки обзора в дипазоне от B1 до B2. Для
сокращения транспортной высоты машины до величины менее
C1 кабина может быть снята, в результате чего высота машины
станет равной величине E.
Для дополнительной защиты машиниста на кабину может быть
установлена защитная решетка переднего окна.
Защитная решетка кабины сверху
Защитная решетка кабины спереди
