Насыпной вес материалов и ориентировочные коэффициенты заполнения ковша
Шины
Опрокидывающая нагрузка, почему
она так важна?

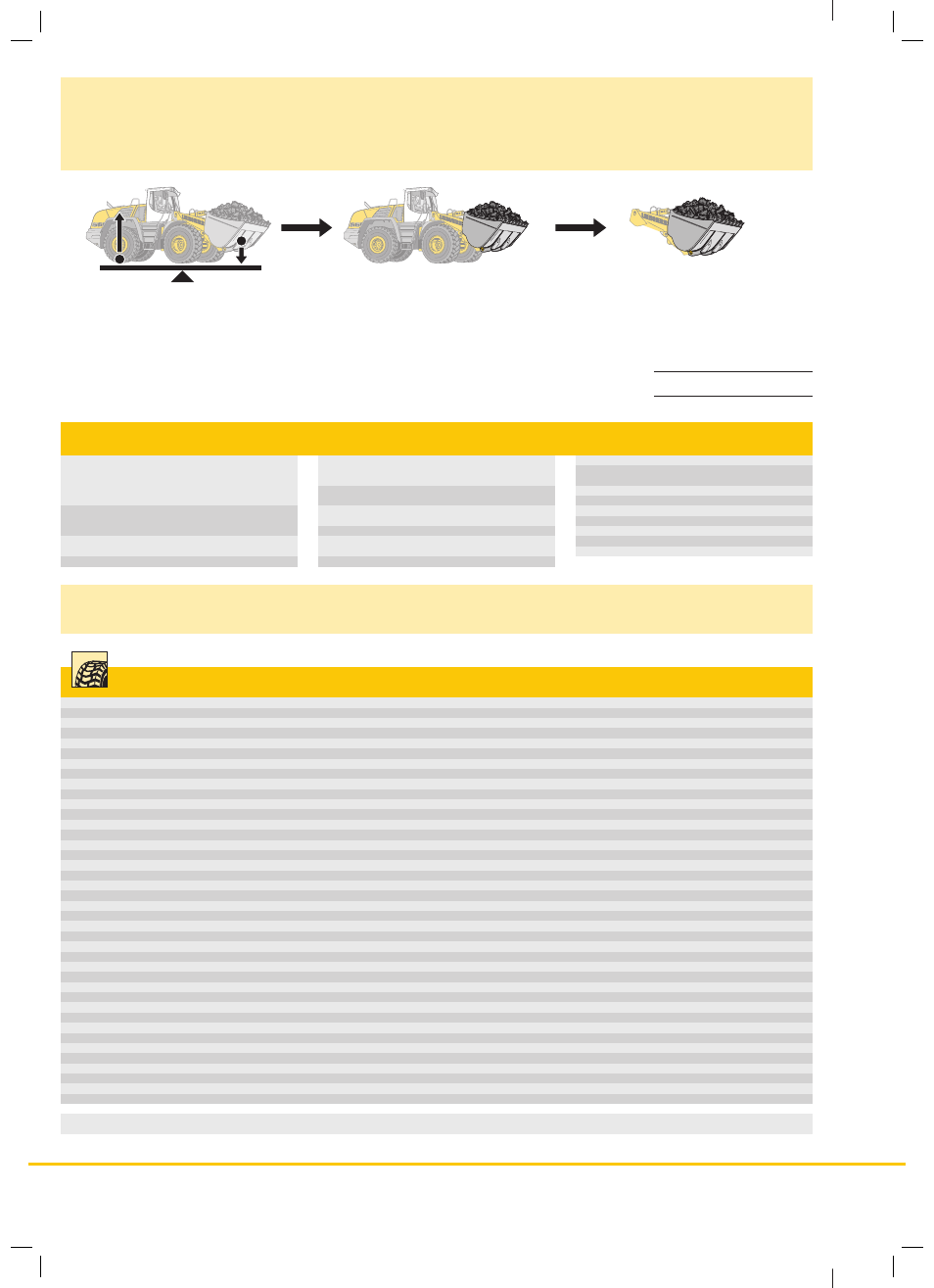

Что такое опрокидывающая нагрузка?
Это нагрузка в центре тяжести ковша, при
которой колесный погрузчик опрокидывается
через передний мост.
При этом погрузчик находится в самом
статически неблагоприятном положении, т.е.
стрела находится в горизонтальном положении,
а рама погрузчика – в положении максималь-
ного излома.
Номинальная или полезная нагрузка.
Номинальная нагрузка не должна превышать
50 % статической опрокидывающей нагрузки
при максимальном изломе рамы.
Это соответствует коэффициенту запаса
устойчивости 2,0.
Максимально допустимый объем ковша.
Макс. допустимый объем устанавливаемого
ковша определяется через опрокидывающую
нагрузку и номинальную нагрузку.
т/м
3
%
Щебень,
влажный
1,9
105
сухой
1,6
105
мокрый, 6 – 50 мм
2,0
105
сухой, 6 – 50 мм
1,7
105
дробленый
1,5
100
Песок,
сухой
1,5
110
влажный
1,8
115
мокрый
1,9
110
Песок со щебнем, сухой
1,7
105
мокрый
2,0
100
Песок с глиной
1,6
110
т/м
3
%
Глина,
натуральная
1,6
110
твердая
1,4
110
кашеобразная
1,65
105
Глина со щебнем, сухая
1,4
110
мокрая
1,6
100
Земля,
сухая
1,3
115
мокрая вырытая
1,6
110
Верхний слой почвы
1,1
110
Выветренная порода
50 % земли и 50 % скальной породы
1,7
100
Базальт
1,95
100
т/м
3
%
Гранит
1,8
95
Известняк,
твердый
1,65
95
мягкий
1,55
100
Песчаник
1,6
100
Сланец
1,75
100
Бокситы
1,4
100
Гипс, дробленый
1,8
100
Кокс
0,5
110
Шлак, дробленый
1,8
100
Каменный уголь
1,1
110
Опрокидывающая нагрузка
2
Номинальная
нагрузка =
Номинальная нагрузка (т)
насыпной вес материала (т/м
3
)
Допустимый
Объем ковша =
Размеры
Изменение
Ширина погруз-
Изменение верти-
и код профиля
рабочего веса
чика по шинам
кального размера
Применение
кг
мм
мм
L 550
Goodyear
20.5R25 RT-3B
L3
– 560
2.660
– 40
Щебень, Гравий
Goodyear
20.5R25 RL-5K
L5
+ 48
2.660
+ 3
Скальные породы, Ресайклинг
Michelin
20.5R25 XHA
L3
– 580
2.650
– 40
Щебень, Гравий
Michelin
20.5R25 XLD D2A
L5
– 148
2.650
– 14
Скальные породы, Подземные работы
Michelin
20.5R25 X-MINE D2
L5
+ 120
2.660
0
Скальные породы, Ресайклинг
L 550/L 556
Bridgestone
23.5R25 VJT
L3
+ 140
2.650
+ 6
Щебень, Гравий
Bridgestone
23.5R25 VSDL
L5
+ 944
2.660
+ 70
Скальные породы, Ресайклинг
Goodyear
23.5R25 RL-5K
L5
+ 792
2.670
+ 60
Скальные породы, Ресайклинг
Goodyear
23.5R25 RT-3B
L3
+ 154
2.660
+ 25
Щебень, Гравий
Goodyear
23.5R25 GP-4D
L4
+ 328
2.650
+ 20
Песок, Щебень, Индустриальное применение
Goodyear
23.5R25 TL-3A+
L3
+ 284
2.650
+ 36
Щебень, Землеройные работы
Michelin
23.5R25 XHA2
L3
0
2.650
0
Щебень, Гравий
Michelin
23.5R25 XLD D2A
L5
+ 612
2.660
+ 35
Скальные породы, Подземные работы
Michelin
23.5R25 X-MINE D2
L5
+ 760
2.670
+ 60
Скальные породы, Ресайклинг
L 566
Bridgestone
23.5R25 VJT
L3
– 406
2.970
– 43
Щебень, Гравий
Bridgestone
23.5R25 VSDL
L5
+ 400
2.970
+ 15
Скальные породы, Ресайклинг
Goodyear
23.5R25 RL-5K
L5
+ 248
2.980
+ 10
Скальные породы, Ресайклинг
Michelin
23.5R25 X-MINE D2
L5
+ 216
2.990
+ 10
Скальные породы, Ресайклинг
Michelin
23.5R25 XLD D2A
L5
+ 68
2.970
– 15
Скальные породы, Подземные работы
Michelin
23.5R25 XHA2
L3
– 544
2.970
– 49
Щебень, Гравий
L 566/L 576/L 580
Bridgestone
26.5R25 VJT
L3
+ 160
2.970
+ 15
Щебень, Гравий
Bridgestone
26.5R25 VSDL
L5
+ 1.204
2.970
+ 60
Скальные породы, Ресайклинг
Goodyear
26.5R25 RL-5K
L5
+ 1.056
2.980
+ 60
Скальные породы, Ресайклинг
Goodyear
26.5R25 RT-3B
L3
+ 416
2.960
+ 25
Щебень, Гравий
Goodyear
26.5R25 GP-4D
L4
+ 436
2.970
+ 27
Песок, Щебень, Индустриальное применение
Goodyear
26.5R25 TL-3A+
L3
+ 348
2.970
+ 31
Щебень, Землеройные работы
Michelin
26.5R25 XHA2
L3
+
0
2.970
0
Щебень, Гравий
Michelin
26.5R25 XLD D2A
L5
+ 696
2.970
+ 40
Скальные породы, Подземные работы
Michelin
26.5R25 X-MINE D2
L5
+ 1.092
2.990
+ 60
Скальные породы, Ресайклинг
L 586
Bridgestone
29.5R25 VJT
L3
+ 82
3.250
+ 45
Щебень, Гравий
Bridgestone
29.5R25 VSDL
L5
+ 1.408
3.260
+ 65
Скальные породы, Метaллолом
Goodyear
29.5R25 RL5K
L5
+ 1.664
3.290
+ 60
Индустриальное применение, Скальные породы
Michelin
29.5R25 XHA2
L3
0
3.250
0
Щебень, Гравий
Michelin
29.5R25 XLD D2A
L5
+ 896
3.260
+ 20
Скальные породы, Подземные работы, Ресайклинг
Michelin
29.5R25 X-Mine D2
L5
+ 1.220
3.280
+ 40
Скальные породы, Метaллолом
Использование аварийно-вспомогательных средств (пенного заполнения шин) или шинозащитных цепей допускается только по согласованию с заводом-изготовителем
ЛИБХЕРР-ВЕРК БИШОФСХОФЕН.
ISO 14397-1
