18 L 550 – L 586

Специальное рабочее оборудование

Вилочный захват

L

5

5

0

L

5

8

0

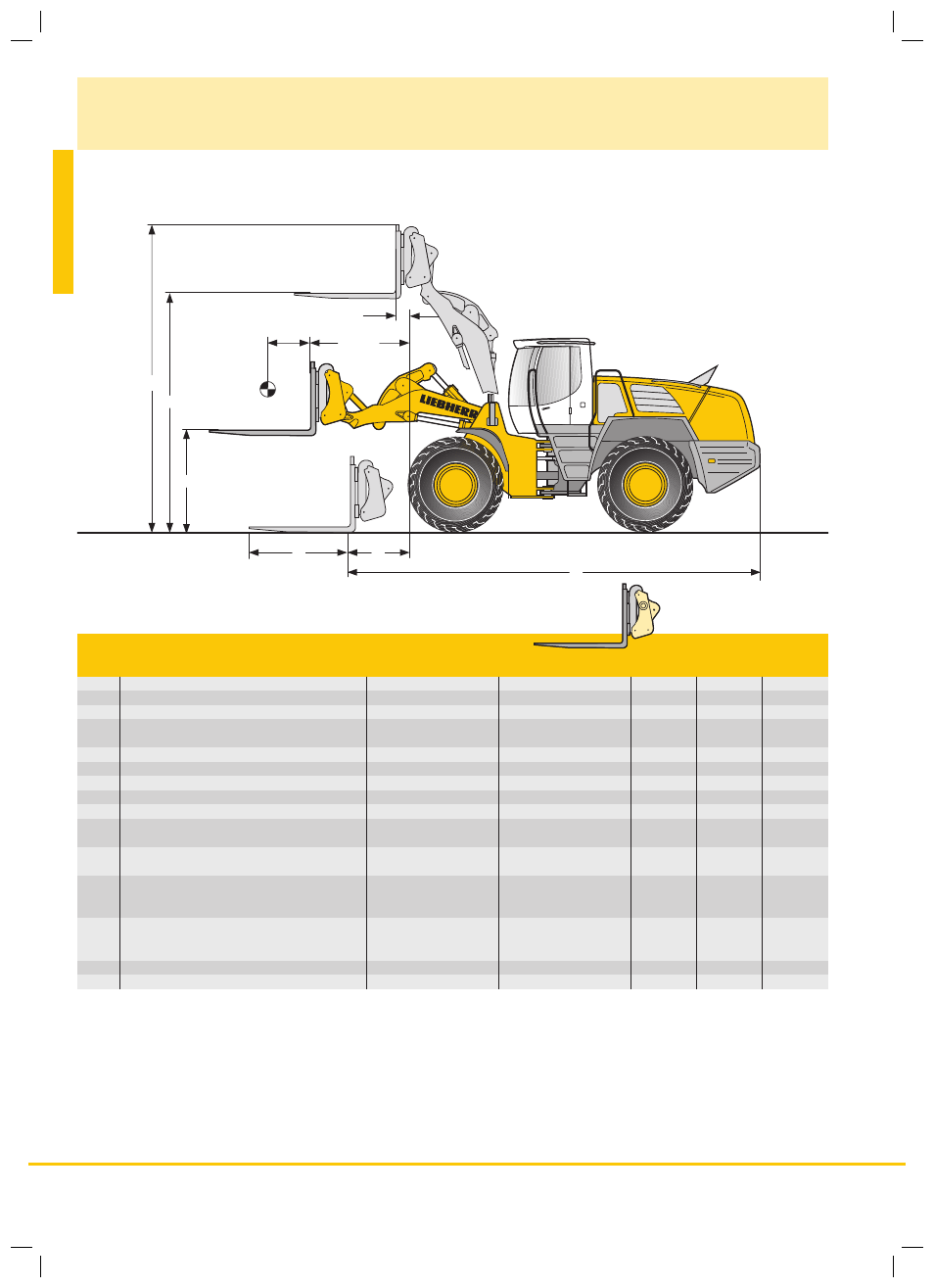

Вилочный захват FEM IV

С крепежом под быстросменный адаптер

L 550

L 556

L 566

L 576

L 580

Тип стрелы

A

Высота подъема при макс. вылете

мм

C

Макс. высота подъема

мм

E

Макс. высота по верхней кромке

каретки

мм

F

Вылет в положении погрузки

мм

F max. Вылет максимальный

мм

F min. Вылет при макс. высоте подъема

мм

G

Длина вил

мм

L

Общая длина базовой машины без вил мм

Опрокидывающая нагрузка,

при прямой раме *

кг

Опрокидывающая нагрузка,

при изломе рамы 40° *

кг

Допустимая полезная грузоподъемность

на неровной поверхности

= 60 % опрокидывающей нагрузки

1)

кг

Допустимая полезная грузоподъемность

на ровной поверхности

= 80 % опрокидывающей нагрузки

1)

кг

Рабочий вес *

кг

Шины

* Приведенные значения действительны при указанных шинах, включая все смазочные материалы, полный топливный бак, кабину

ROPS/FOPS и вес машиниста. Шины другого типоразмера и дополнительное оборудование меняют рабочий вес машины и величину
опрокидывающей нагрузки (Опрокидывающая нагрузка при изломе рамы под углом 40° согласно ISO 14397-1).

1)

Согласно нормам EN 474-3

2)

Полезная грузоподъемность ограничена гидроцилиндром опрокидывания ковша Z-кинематики

ZK = Z-кинематикой
IND = индустриальная стрела с комбинированной кинематикой, включая быстросменный адаптер

(доступно только для L 550 и L 556; см. рисунок на стр. 14)

ZK

IND

ZK

IND

ZK

ZK

ZK

1.780

1.840

1.780

1.840

1.985

1.985

1.985

3.680

3.835

3.680

3.835

4.130

4.130

4.350


4.680

4.825

4.680

4.825

5.300

5.300

5.540

1.020

985

1.020

985

1.250

1.250

1.300

1.655

1.680

1.655

1.680

1.960

1.960

1.970

835

750

835

750

1.020

1.020

840

1.500

1.500

1.500

1.500

1.800

1.800

1.800

7.160

7.160

7.160

7.160

7.920

7.920

8.100


9.140

9.190

10.370

10.260

11.600

12.650

14.140


8.065

8.100

9.150

9.050

10.200

11.050

12.280



4.550

4.860

5.490

5.430

5.885

6.630

7.500



5.800

2)

6.480

6.500

2)

7.240

7.845

8.840

8.840

2)

16.395

16.500

17.080

17.265

22.715

23.530

24.285

23.5R25 L3

23.5R25 L3

26.5R25 L3 26.5R25 L3 26.5R25 L3

E

F

C

L

A

F max.

F min.

600

G
