A 954 C HD Litronic Перевалочная машина 25

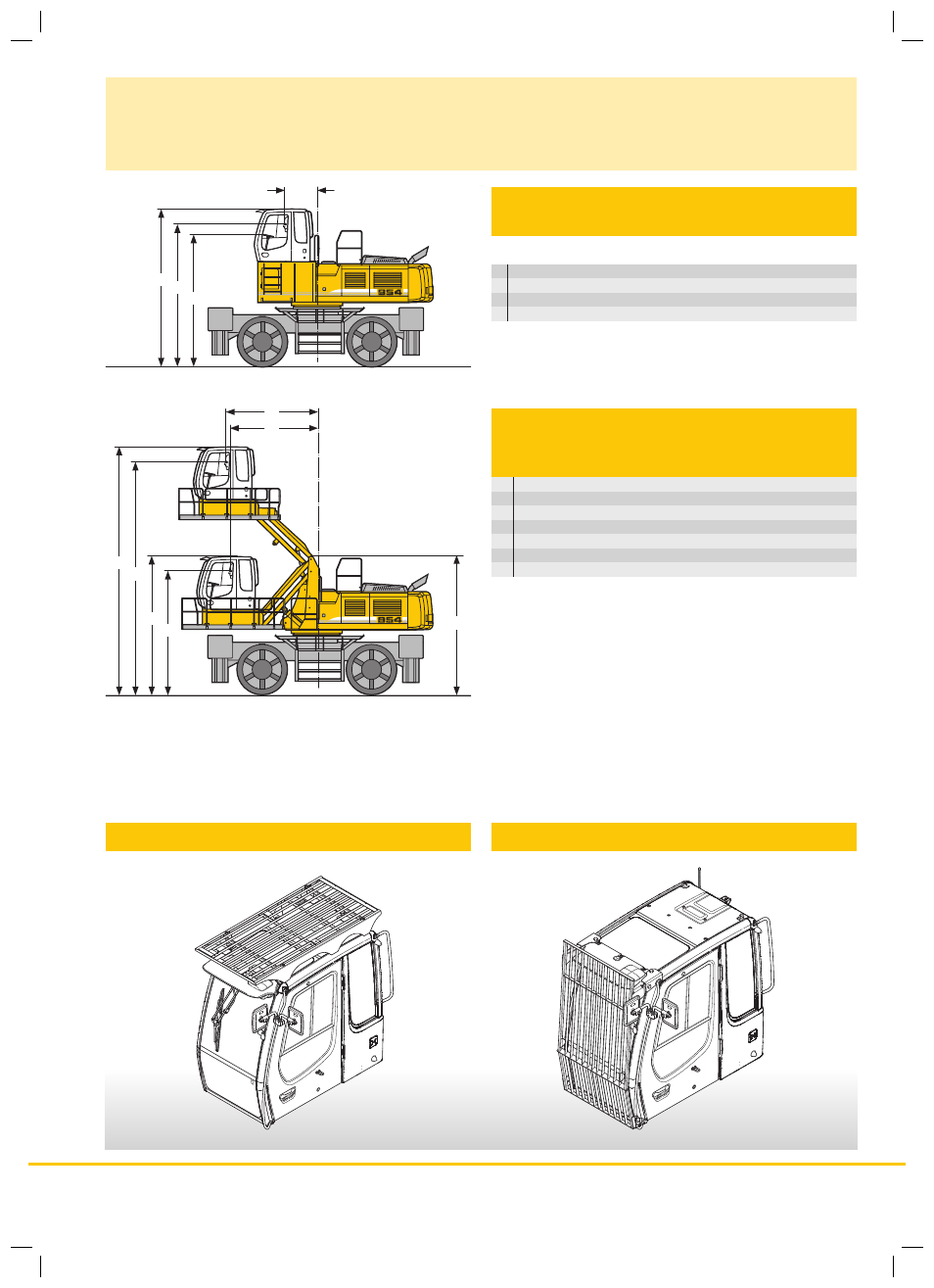

Варианты подъема
и защиты кабины машиниста
D
A
B
C
D1
B1
C1
B2
D2
C2
E
Защитная решетка кабины сверху
Защитная решетка кабины спереди
Пилон кабины
для фиксированного подъема
Высота
мм 1.200 1.500 2.000
A
мм 4.395 4.695 5.195
B
мм 4.735 5.035 5.535
C
мм 5.230 5.530 6.030
D
мм 1.105 1.105 1.105
Пилон обеспечивает фиксированную высоту точки обзора. Для
сокращения транспортной высоты машины кабина может быть
снята, после чего высота машины станет равной величине A.
Гидроподъемник кабины
параллелограммный
+ пилон кабины 0,5 м
B1
4.035 мм
B2
7.605 мм
C1
4.530 мм
C2
8.100 мм
D1
2.890 мм
D2
3.040 мм
E
4.515 мм
Параллелограммный подъемник кабины позволяет машинисту
выбирать высоту точки обзора в диапазоне от B1 до B2. Для
сокращения транспортной высоты машины до величины менее
C1 кабина может быть снята, в результате чего высота машины
станет равной величине E.
