14 A 954 C HD Litronic Перевалочная машина
Перевалочное оборудование
с прямой перевалочной стрелой 10,50 м
0 m
2
4
6
8
10
12
14
16
18
20
0 ft
10
20
30
40
50
60
0
-2
-4
-6
-8
-10
0
-10
-20
-30
2
4
6
8
10
12
14
16
18
10
20
30
40
50
60
20
22
70
ft
m
1
2
3
4

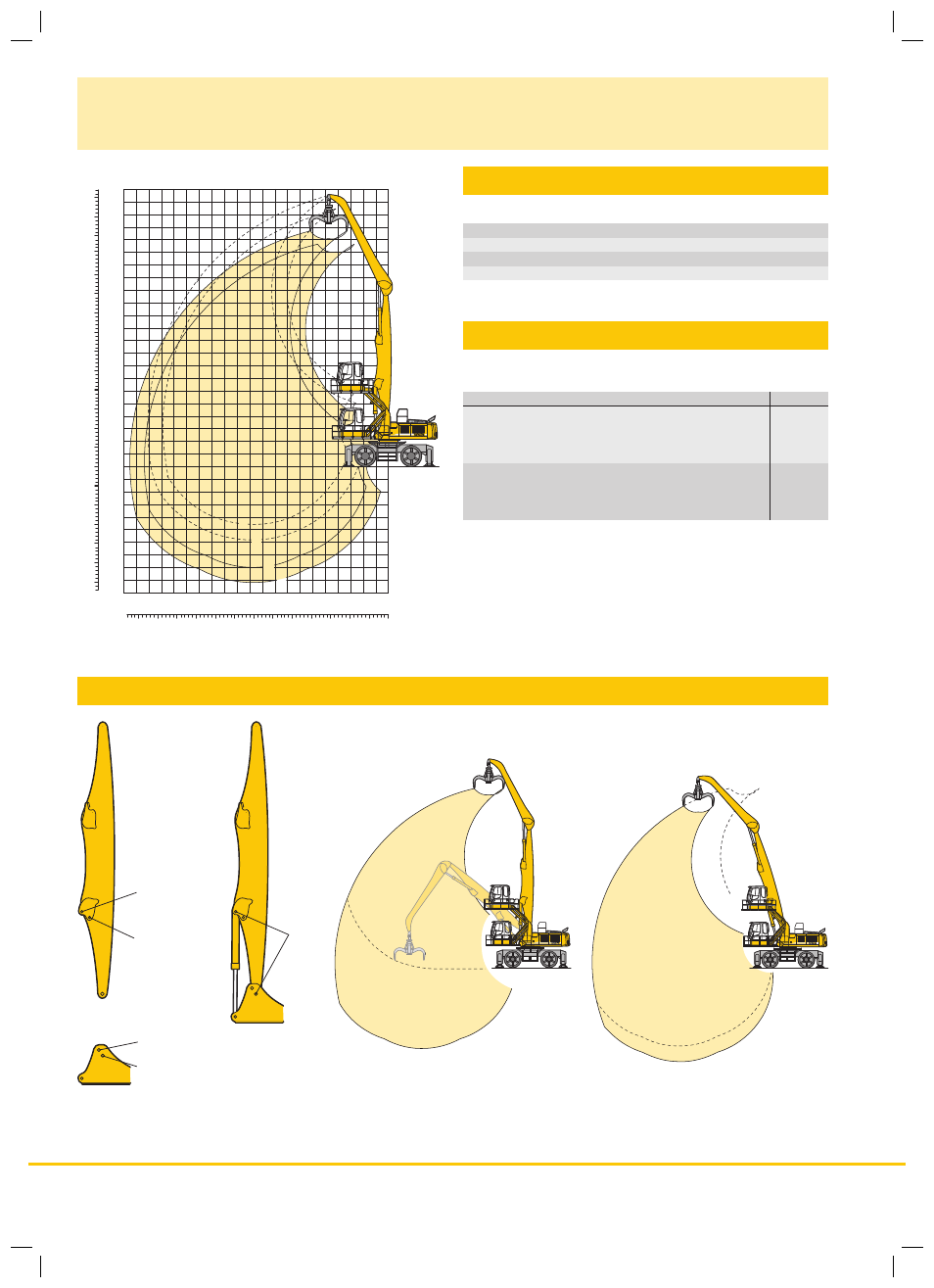

Рабочая зона
Варианты кинематики 2A/3B
1 с перевалочной рукоятью 7,80 м
2 с перевалочной рукоятью 9,00 м
3 с перевалочной рукоятью 7,80 м и грейфером модели 72 C
4 с перевалочной рукоятью 9,00 м и грейфером модели 72 C
Рабочий вес
Рабочий вес включает базовую машину с гидроподъемником и
пилоном кабины и следующим перевалочным оборудованием:
Вес
Прямая перевалочная стрела 10,50 м
перевалочная рукоять 7,80 м
грейфер модели 72 C объемом 1,40 м
3
с 5 челюстями полузакрытого типа
75.300 кг
Прямая перевалочная стрела 10,50 м
перевалочная рукоять 9,00 м
грейфер модели 72 C объемом 1,40 м
3
с 5 челюстями полузакрытого типа
75.700 кг
2A
Отверстие A
Отверстие B
Отверстие 3
Вариант
2A
Отверстие 2
2A
3B
3A
VarioLift
Plus
: Оптимизация грузоподъемности за счет различного монтажа стрелы
с сохранением рабочей зоны
с изменением рабочей зоны
Вариант кинематики 2А:
Увеличение грузоподъемности выше
уровня стояния
Вариант кинематики 3B:
Увеличение грузоподъемности ниже
уровня стояния и при большом вылете
Вариант кинематики 3А:
Увеличение глубины выемки, например,
для разгрузки трюмов судов
Система VarioLift
Plus
