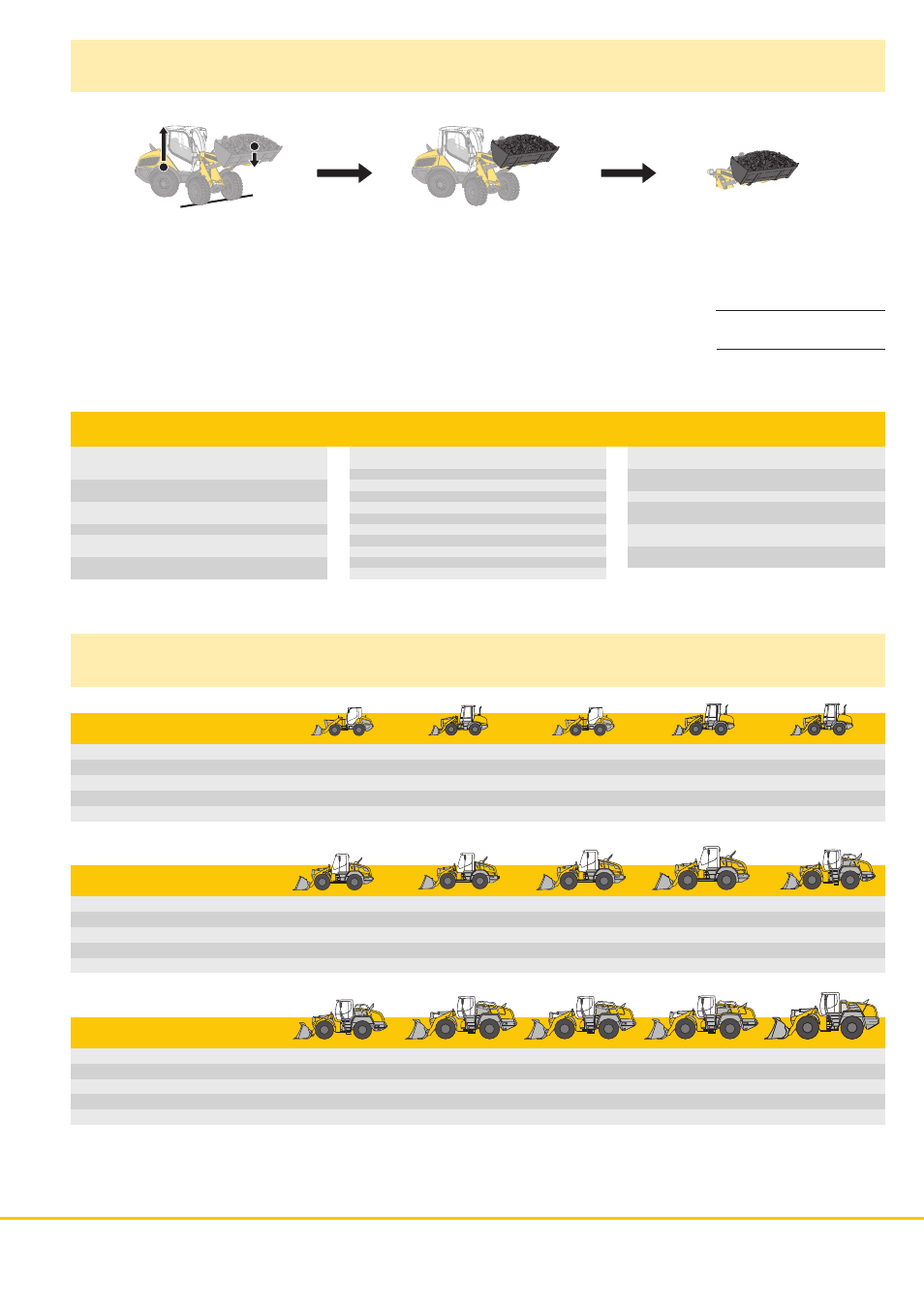

Опрокидывающая нагрузка
Что такое опрокидывающая нагрузка?
Это нагрузка в центре тяжести ковша,
при которой колесный погрузчик начинает
опрокидываться через передний мост!
При этом погрузчик находится в самом
статически неблагоприятном положении:
его стрела вытянута горизонтально, а
излом рамы максимален. Номинальная или полезная нагрузка.
Номинальная нагрузка не должна превышать
50% статической опрокидывающей нагрузки
при максимальном изломе рамы!
Это соответствует коэффициенту запаса
статической устойчивости 2,0. Максимально допустимый объем ковша.
Допустимый объем устанавливаемого ковша
определяется по номинальной нагрузке.
Опрокидывающая нагрузка
2
Номинальная
нагрузка
=
Номинальная нагрузка (т)
Насыпной вес материала (т/м 3 )
Допустимый
объем ковша
=
ISO 14397-1
Насыпной вес материалов и ориентировочные коэффициенты заполнения ковша
т/м 3 %
Щебень, влажный 1,9 105
сухой 1,6 105
дробленый 1,5 100
Песок, сухой 1,5 105
мокрый 1,9 110
Песок со щебнем, сухой 1,7 105
мокрый 2,0 100
Песок с глиной 1,6 110
Глина, натуральная 1,6 110
сухая 1,4 110
Глина со щебнем, сухая 1,4 110
мокрая 1,6 100
т/м 3 %
Земля, сухая 1,3 115
мокрая вырытая 1,6 110
Верхний слой почвы 1,1 110
Базальт 1,95 100
Гранит 1,8 95
Песчаник 1,6 100
Сланец 1,75 100
Бокситы 1,4 100
Известняк 1,6 100
Гипс, дробленый 1,8 100
Кокс 0,5 110
Шлак, дробленый 1,8 100
т/м 3 %
Отходы стекла, дробленые 1,4 100
цельные 1,0 110
Компост, сухой 0,8 105
мокрый 1,0 110
Древесная щепа / опилки 0,5 110
Бумага, резаная / рыхлая 0,6 110
макулатура/картон 1,0 110
Уголь, тяжелый 1,2 110
легкий 0,9 110
Мусор, бытовой 0,5 100
крупный 1,0 100
L 506 Compact – L 508 Compact
19
Колесные погрузчики Либхерр
Погрузчики
L 506
Compact
L 507
Stereo
L 508
Compact
L 509
Stereo
L 514
Stereo
Опрокидывающая нагрузка кг 3 450 3 712 3 850 4 430 5 680
Объем ковша м 3 0,8 0,9 1,0 1,2 1,5
Рабочий вес кг 5 180 5 470 5 600 6 390 8 350
Мощность двигателя кВт/л.с. 46/63 50/68 50/68 54/73 77/105
Погрузчики
L 524 L 528 L 538 L 542 L 550
Опрокидывающая нагрузка кг 7 500 8 500 9 500 10 200 12 150
Объем ковша м 3 2,1 2,3 2,6 2,8 3,2
Рабочий вес кг 10 400 10 900 12 800 13 400 17 300
Мощность двигателя кВт/л.с. 90/122 100/136 115/156 120/163 129/175
Погрузчики
L 556 L 566 L 576 L 580 L 586
Опрокидывающая нагрузка кг 13 550 15 750 17 500 18 500 20 430
Объем ковша м 3 3,6 4,0 4,5 5,0 5,5
Рабочий вес кг 17 900 23 150 24 450 25 180 31 380
Мощность двигателя кВт/л.с. 140/191 190/259 205/279 215/292 250/340
