Специальное рабочее оборудование, Ковш «4 в 1 – Инструкция по эксплуатации Liebherr L 506 Compact
Страница 17
Специальное рабочее оборудование

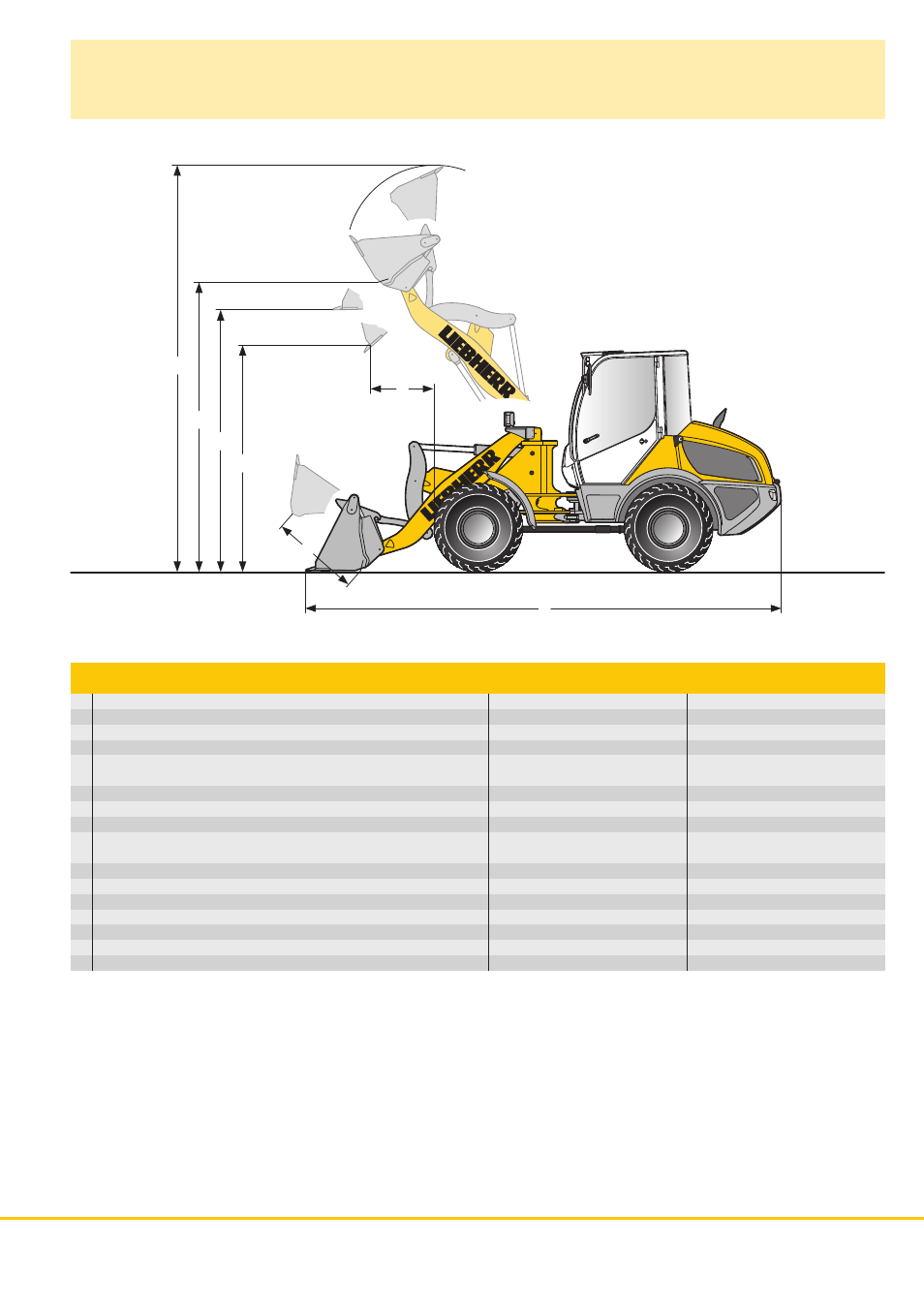

Ковш «4 в 1»
L0029
L
W
E
A1
C
A
F
Ковш «4 в 1»
L 506
L 508
Рабочий инструмент
Объем ковша
м
3
Ширина режущей кромки ковша
мм
Допустимый насыпной вес материала
т/м
3
A Высота разгрузки ковша при макс. высоте подъема
и угле наклона ковша 35°
мм
A1 Макс. высота разгрузки открытого ковша
мм
C Макс. высота подъема по днищу ковша
мм
E Макс. высота по верхней кромке ковша
мм
F Вылет разгрузки ковша при макс. высоте подъема
и угле наклона ковша 35°
мм
L Габаритная длина
мм
W Макс. раскрытие створки ковша
мм
Радиус поворота по внешнему краю ковша
мм
Опрокидывающая нагрузка, при прямой раме*
кг
Опрокидывающая нагрузка, при изломе рамы 40°*
кг
Рабочий вес*
кг
Размер шин
* Приведенные значения действительны для машин с указанными шинами и учитывают вес всех смазочных материалов, полного бака
топлива, кабины с защитой ROPS/FOPS и машиниста. Оснащение машины иными шинами и дополнительным оборудованием ведет к
изменению ее рабочего веса и величины опрокидывающей нагрузки. (Опрокидывающая нагрузка при изломе рамы 40° по ISO 14397-1)
T = Ковш с вваренными держателями зубьев и вставляемыми в них зубьями
T
0,7
2 100
1,8
2 550
3 250
2 900
4 660
770
5 445
1 008
4 380
3 500
3 100
5 490
340/80R18
T
0,9
2 100
1,8
2 670
3 440
3 100
4 830
865
5 565
1 008
4 530
3 930
3 450
5 856
340/80R18
L 506
Compact
– L 508
Compact
17
