TA 230 Litronic 3

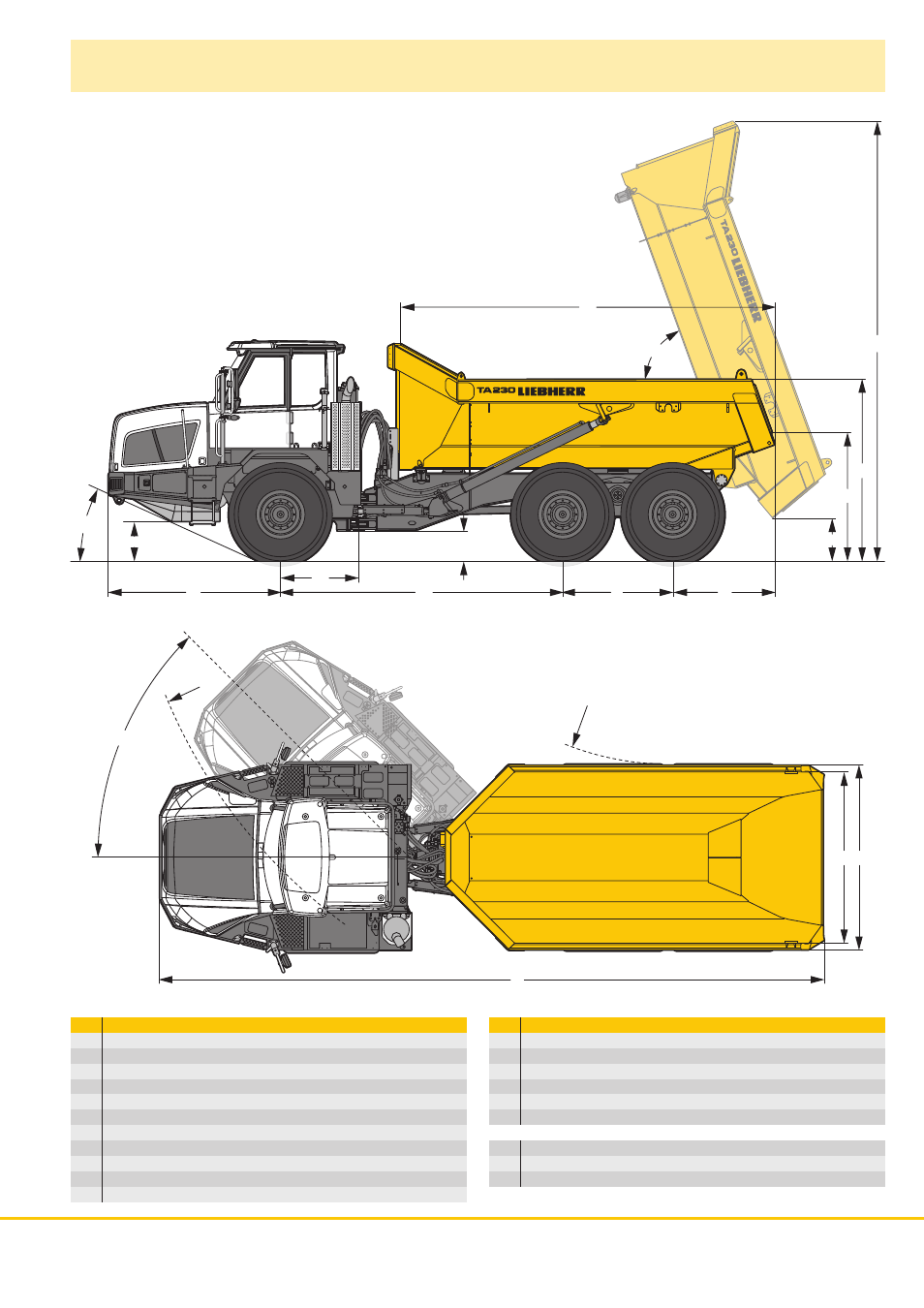

Размеры
мм
A 10.225
C 4.350
D 1.210
E 1.700
F 2.650
G 1.525
H 670
J 1.985
K 2.815
L 6.775
M 5.725
мм
N 2.845
O 2.645
RS1 4.260
RS2 8.385
Y1 465
Y2 615
a1 24°
a2 45°
a3 70°
J
D
Y1
a1
K
H Y2
L
E C F G
M
a3
O
RS1
a2
N
A
RS2
